4-канальный осциллограф Rigol DHO1104 с полосой 100 МГц. 12-битное разрешение и низкий уровень шума для точных измерений. Частота дискретизации до 2 Гвыб/с, сенсорный экран 10,1". Подходит дл лабораторий и сервисных центров.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

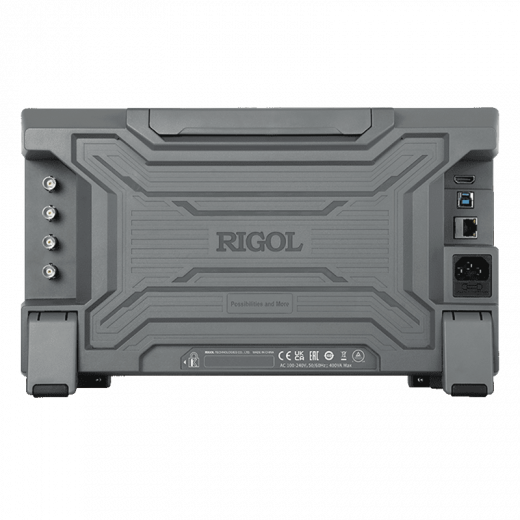

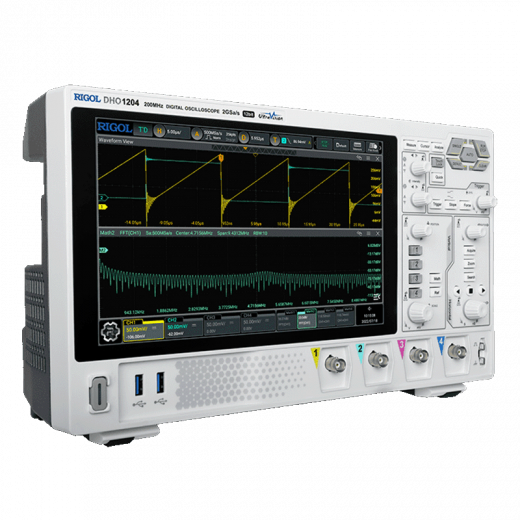

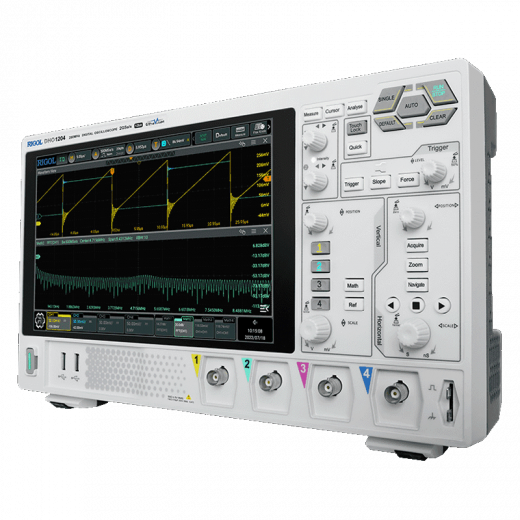

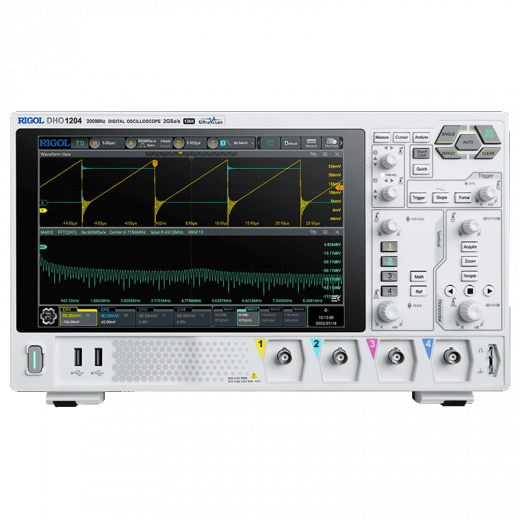

Rigol DHO1104: Осциллограф цифровой запоминающий 100 МГц, 4 канала
Цифровой осциллограф Rigol DHO1104 представляет собой высокоточный четырехканальный измерительный инструмент, разработанный для инженеров, сталкивающихся с необходимостью одновременного анализа множества сигналов. Полоса пропускания 100 МГц в сочетании с 12-битной вертикальной архитектурой на базе новейшего чипсета RIGOL "Centaurus" выводит этот прибор далеко за пределы возможностей стандартных 8-битных осциллографов. Низкий уровень шума и высокая точность позволяют использовать прибор для отладки смешанных сигналов, где важна каждая деталь — от пульсаций питания до форм сигналов цифровых шин.
Четыре аналоговых канала делают эту модель серии DHO1000 идеальным выбором для работы с трехфазными силовыми цепями, многоканальными датчиками или сложными цифровыми интерфейсами. Управление всеми каналами упрощено благодаря 10,1-дюймовому емкостному сенсорному экрану и двойным многофункциональным ручкам (Flex Knob). Благодаря частоте обновления до 1 500 000 осциллограмм в секунду и глубокой памяти, можно обнаруживать редкие сбои и анализировать длительные процессы.
Технические характеристики Rigol DHO1104
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 аналоговых + EXT |
| Разрядность АЦП | 12 бит (до 16 бит в режиме High Res) |
| Макс. частота дискретизации (реальная) | 2 Гвыб/с (1 канал), 1 Гвыб/с (2 канала), 500 Мвыб/с (4 канала) |
| Макс. память (опция) | 100 Мточек (1 канал), 50 Мточек (2 канала), 25 Мточек (4 канала) |
| Частота обновления формы сигнала | До 1 500 000 осц/с (режим UltraAcquire) |
| Дисплей | 10,1" емкостный сенсорный TFT LCD, 1280x800 |
| Интерфейсы | USB 3.0 Host/Device, LAN (LXI-C), HDMI, Aux Out(Pass/Fail, Trig Out) |
Назначение и применение Rigol DHO1104
- Разработка и отладка цифровых систем управления: Четыре канала идеально подходят для одновременного анализа сигналов шин управления (SPI, I2C, UART), тактовых сигналов и линий ввода/вывода микроконтроллеров, позволяя точно оценивать временные соотношения.
- Анализ силовой электроники: Возможность одновременного измерения трех фаз и напряжения нейтрали или сигналов управления ключами делает прибор незаменимым инструментом при разработке трехфазных инверторов, источников бесперебойного питания и электроприводов.
- Тестирование автомобильной электроники: Встроенная поддержка декодирования CAN и LIN шин, а также 12-битное разрешение для анализа датчиков, позволяют эффективно диагностировать блоки управления двигателем, ABS и другие автомобильные системы.
- Научные исследования: 12-битная архитектура и низкий уровень шума открывают новые возможности для исследований в области физики, где требуется точная оцифровка аналоговых сигналов с датчиков.
Ключевые особенности модели Rigol DHO1104
- 12-битное вертикальное разрешение (4096 уровней): Обеспечивает 16-кратное превосходство в детализации сигнала по сравнению с 8-битными осциллографами. Критически важно для анализа соотношений сигнал/шум и малых искажений.
- Четыре полноценных аналоговых канала: Позволяют проводить сложные измерения и сравнения сигналов в многокомпонентных схемах без необходимости перекоммутации.
- Сверхнизкий уровень шума: Чистая "дорожка" осциллографа гарантирует, что наблюдаемые искажения принадлежат исследуемой схеме, а не вносятся измерительным прибором.
- Технология UltraAcquire: Захват до 1,5 миллионов форм сигнала в секунду и возможность записи до 500 000 кадров. Режим Color Grade помогает визуализировать статистику редких событий.
- Глубокая память (до 100 Мточек опционально): Позволяет анализировать очень длительные процессы (например, переходные процессы при включении питания) с высоким разрешением по времени на всех четырех каналах.
- 10,1-дюймовый емкостный сенсорный HD-экран: Управление жестами и возможность подключения внешнего монитора через HDMI для коллективной работы или презентаций.
- Расширенный набор триггеров и декодеров: Включает 15 типов триггера, включая специфические для автомобильной (CAN, LIN) и промышленной электроники, что упрощает поиск нужных событий.
Дополнительные опции серии Rigol DHO1000
| Наименование опции | Описание |
|---|---|
| Пассивные пробники | |
| RP6150A | Пассивный низкоомный пробник (500 Ом), 1,5 ГГц |
| RP1300H | Высоковольтный пробник (2 кВ), 300 МГц |
| PVP2350 | Пассивный высокоомный пробник 350 МГц, коэффициент деления 10:1 / 1:1 |
| RP1018H | Высоковольтный пробник 18 кВ, 100 МГц |
| Токовые пробники | |
| RP1002C | Токовый пробник, 1 МГц, 70 А (пик) |
| RP1001C | Токовый пробник, 300 кГц, 100 А (пост. ток) |
| RP1004C | Токовый пробник, 100 МГц, 30 А |
| RP1000P | Адаптер питания для 4-канального токового пробника |
| RP1005C | Токовый пробник, 10 МГц, 150 А |
| RP1006C | Токовый пробник, 2 МГц, 500 А |
| RP1003C | Токовый пробник, 50 МГц, 30 А |
| Высоковольтные дифференциальные пробники | |
| PHA0150 | Высоковольтный дифференциальный пробник, DC-70 МГц, 1500 В |
| RP1050D | Высоковольтный дифференциальный пробник, 50 МГц, 3,5 кВ |
| RP1100D | Высоковольтный дифференциальный пробник, 100 МГц, 3,5 кВ |
| RP1025D | Высоковольтный дифференциальный пробник, 25 МГц, 700 В |
| PHA1150 | Высоковольтный дифференциальный пробник, DC-100 МГц, 1500 В |
| PHA2150 | Высоковольтный дифференциальный пробник, 200 МГц, 1500 В |
| Опции повышения полосы пропускания | |
| DHO1000-BWU7T10 | Возможность увеличения пропускной способности с 70 до 100 Мбит/с |
| DHO1000-BWU7T20 | Возможность увеличения пропускной способности с 70 до 200 Мбит/с |
| DHO1000-BWU10T20 | Возможность увеличения пропускной способности со 100 до 200 Мбит/с |
| Функциональные возможности | |
| DHO1000-RLU-01 | Возможность увеличения объема памяти до 100 млн точек |
