Rigol RP1003C — высокочастотный пробник (50 МГц) с компактной конструкцией для измерения токов до 30 А. Обеспечивает высокую точность (±1%) и минимальный уровень шума. Требует внешнего блока питания RP1000P. Идеален для ВЧ-измерений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

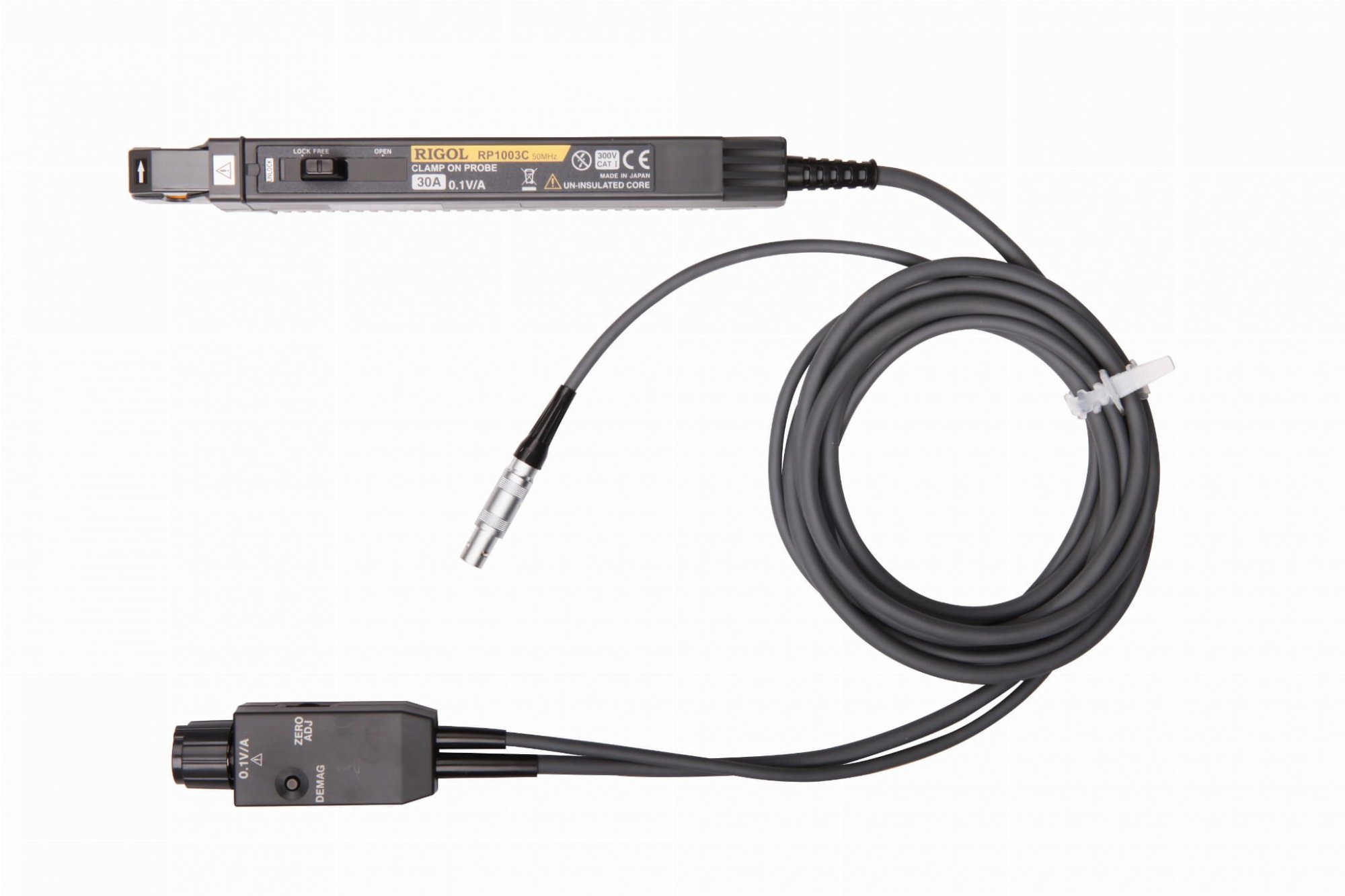

RIGOL RP1003C Пробник токовый высокочастотный DC/AC, 50 МГц, 30 А
Токовый пробник RIGOL RP1003C — это высокопроизводительное устройство для измерения токов в широком частотном диапазоне до 50 МГц. Модель построена на основе уникального тонкопленочного элемента Холла, что обеспечивает высокую линейность преобразования и минимальный уровень шума (не более 2,5 мА среднеквадратичное значение при полосе 20 МГц). Благодаря малому диаметру захвата (всего 5 мм) и компактной конструкции датчика, пробник позволяет проводить измерения на плотно смонтированных платах и в труднодоступных точках цепей.
RIGOL RP1003C предназначен для работы в паре с внешним источником питания RP1000P (приобретается отдельно), что гарантирует стабильное напряжение питания ±12 В и полную гальваническую развязку. Прибор оснащен функцией автоматической защиты от перегрузки по току, а также системой размагничивания и компенсации смещения нуля для достижения максимальной точности измерений. Пробник идеально подходит для анализа высокочастотных пульсаций тока в импульсных преобразователях, исследования ВЧ-трактов и выполнения точных измерений в современной радиоэлектронной аппаратуре.
Технические характеристики RIGOL RP1003C
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания (-3 дБ) | Постоянный ток (DC) — 50 МГц |
| Время нарастания | ≤7 нс |
| Максимальный непрерывный ток (среднеквадратичное значение) | 30 А (с учётом зависимости от частоты) |
| Максимальный пиковый ток | 50 А (непрерывный, непериодический) |
| Коэффициент преобразования | 0,1 В/А (100 мВ/А) |
| Погрешность (постоянный ток, 45–66 Гц) | ±1,0% от показаний ±1 мВ (до 30 А), ±2,0% от показаний (30–50 А пик) |
| Уровень шума | ≤2,5 мА (среднеквадратичное значение, полоса 20 МГц) |
| Требования к питанию | Блок питания RP1000P (+12 В ±0,5 В, макс. мощность 5,3 ВА) |
| Диаметр измеряемого проводника | 5 мм (изолированный проводник) |
| Длина кабеля датчика / питания | 1,5 м / 1,0 м |
| Габариты датчика (Ш × В × Г) и масса | 175 × 18 × 40 мм, ≈230 г |
| Влияние внешнего магнитного поля (400 А/м) | ≤20 мА (постоянный ток и 60 Гц) |
| Рабочая температура и влажность | 0°C до 40°C, ≤80% относительной влажности (без конденсации) |
| Стандарты безопасности и ЭМС | EN61010, EN61326 |
