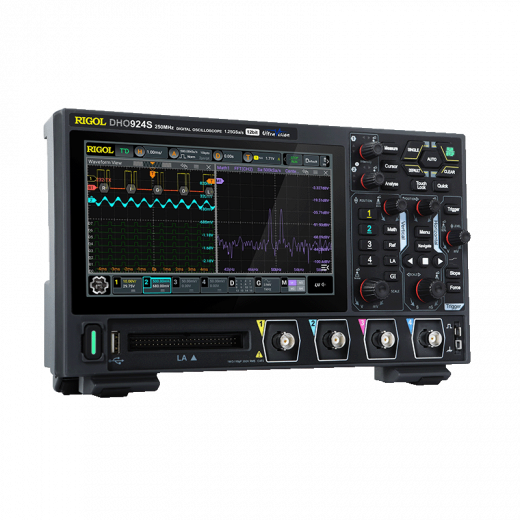

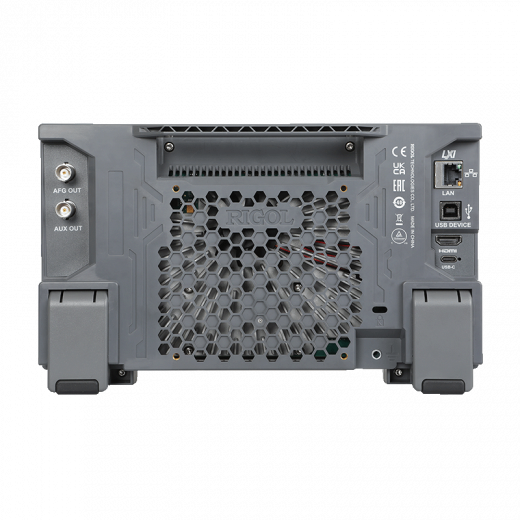

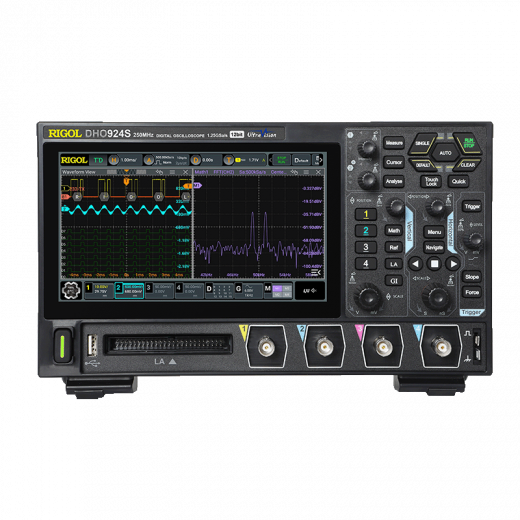

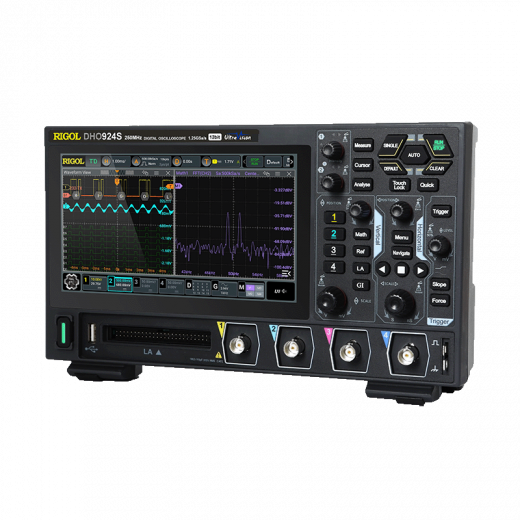

Rigol DHO924S Осциллограф цифровой 250 МГц

RIGOL DHO924S Осциллограф цифровой запоминающий высокого разрешения

Цифровой осциллограф RIGOL DHO924S представляет собой флагманскую модель компактной серии DHO900, построенную на инновационной платформе "Centaurus". Это единственный в своем классе прибор, который объединяет в себе 12-битное вертикальное разрешение, полосу пропускания 250 МГц и полную функциональность "все в одном": встроенный генератор сигналов и анализ Боде уже в базовой комплектации. Осциллограф создан для инженеров, которым требуется максимальная детализация сигнала и возможность проведения сложных измерений, таких как анализ устойчивости импульсных источников питания, в любом месте — от лаборатории до полевых условий.

Благодаря стандартно встроенным 16 цифровым каналам, DHO924S легко превращается в мощный смешанный осциллограф (MSO) для отладки встраиваемых систем. Поддержка питания по Type-C от обычного повербанка в сочетании с ультракомпактным корпусом (всего 1,78 кг) обеспечивает непревзойденную мобильность. Сенсорный экран и новая эргономика управления делают работу с прибором интуитивно понятной и эффективной, позволяя полностью сосредоточиться на решении инженерных задач.

Технические характеристики Rigol DHO924S

Применение и назначение Rigol DHO924S

• Глубокий анализ источников питания: Благодаря встроенному генератору и функции анализа Боде, DHO924S позволяет проводить измерение запаса устойчивости импульсных источников питания (SMPS) без необходимости во внешнем оборудовании. 12-битное разрешение идеально подходит для анализа пульсаций и шумов на выходе преобразователей.
• Проектирование и отладка встраиваемых систем: Комбинация 4 высокоточных аналоговых и 16 цифровых каналов (с пробником PLA2216) позволяет одновременно анализировать аналоговые датчики и цифровые шины управления (I2C, SPI, UART, CAN, LIN) в микроконтроллерных устройствах.
• Тестирование автомобильной электроники: Стандартная поддержка декодирования шин CAN и LIN делает прибор незаменимым инструментом для сервисных инженеров и разработчиков автомобильных электронных модулей.
• Научные исследования и образование: Высокая точность измерений в сочетании с функцией записи и возможностью построения гистограмм открывает широкие возможности для изучения переходных процессов и редких событий в учебных и исследовательских лабораториях.

Ключевые особенности и преимущества Rigol DHO924S

• 12-битное разрешение и низкий уровень шума: Получайте изображение сигнала в 16 раз более детальное, чем на 8-битных осциллографах. Ультранизкий собственный шум позволяет уверенно работать с малоамплитудными сигналами, не теряя их в помехах.
• Интегрированный генератор и анализ Боде: Экономьте рабочее пространство и бюджет. Встроенный генератор функций и возможность автоматического построения диаграмм Боде превращают осциллограф в полноценную лабораторию для анализа частотных характеристик.
• Максимальная частота обновления 1 000 000 осц/с: Режим UltraAcquire с цифровым фосфорным экраном позволяет с высокой вероятностью захватывать редкие и быстротечные аномалии сигнала, такие как глитчи и джиттер.
• Питание от USB-C и портативность: Работайте автономно до нескольких часов от стандартного повербанка. Тонкий и легкий корпус легко помещается в сумку для ноутбука, идеально для выездного сервиса.
• Глубокая память 50 Мточек: Сохраняйте длинные записи сигналов с высоким разрешением по времени, что критически важно при анализе сложных последовательностей и пакетов данных.
• Расширенные возможности анализа: 41 вид автоматических измерений, математическая обработка сигналов (включая БПФ), маскирование (Pass/Fail), гистограммы, поиск и навигация по событиям обеспечивают профессиональный подход к измерениям.
• Современный интерфейс и управление: 7-дюймовый емкостный мультитач-экран с поддержкой жестов в сочетании с инновационной многофункциональной ручкой (Flex Knob) делают управление быстрым и приятным, как в современном смартфоне.

Дополнительные опции Rigol DHO924S
