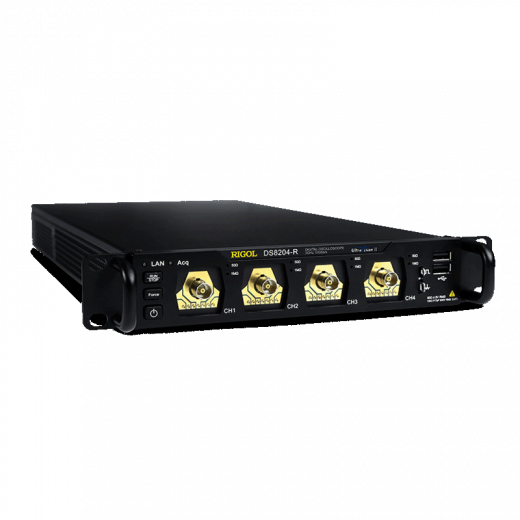

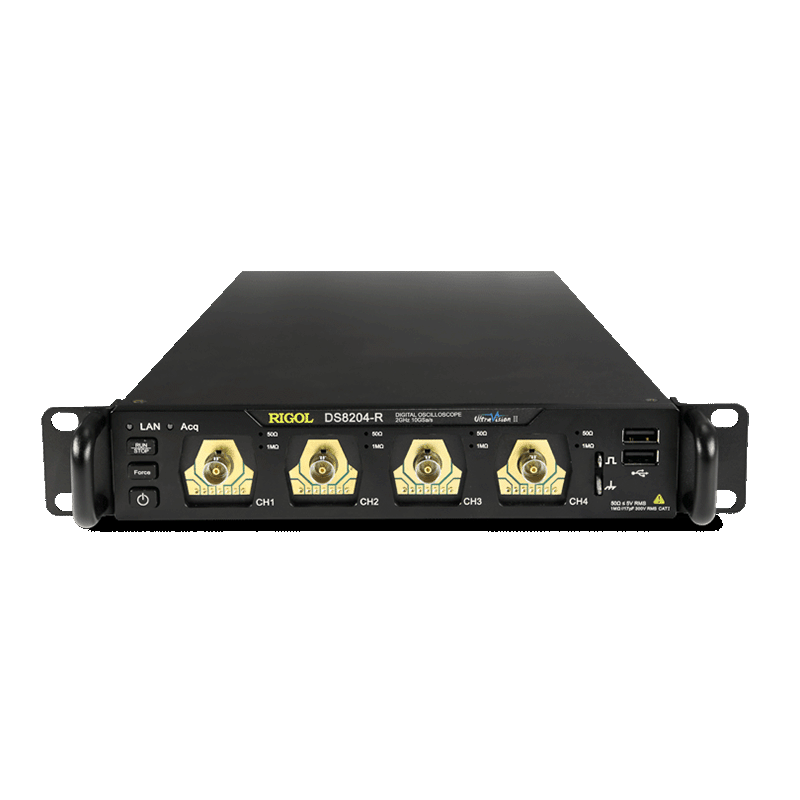

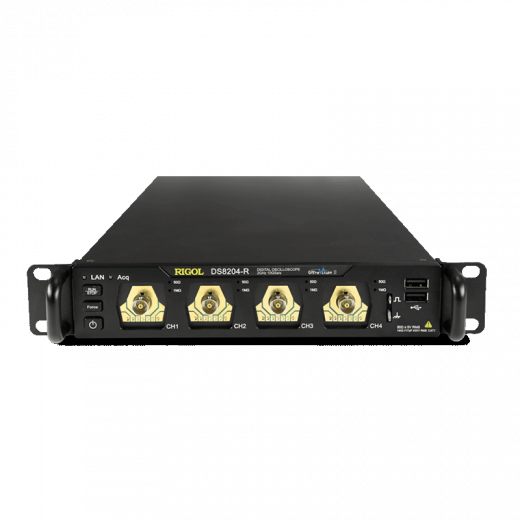

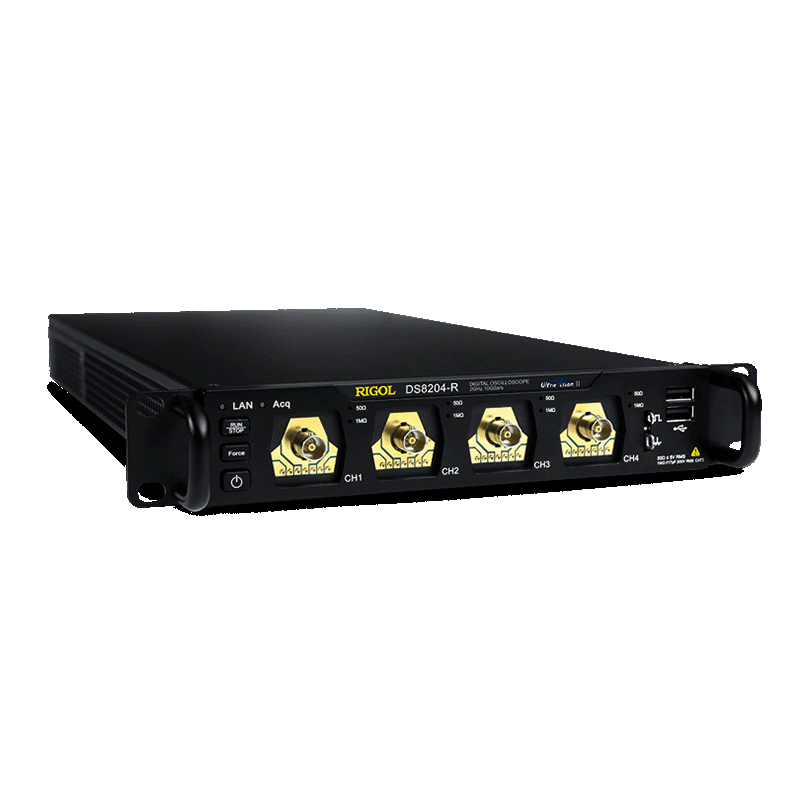

Компактный цифровой осциллограф RIGOL DS8034-R с полосой 350 МГц. Выполнен в 1U корпусе без экрана для установки в стойку и работы при -40°C. Оснащен 4 каналами, частотой дискретизации 5 Гвыб/с и памятью 500 Мточек на базе платформы UltraVision II.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
RIGOL DS8034-R: 350 МГц мощность в компактном формате
RIGOL DS8034-R — это младшая модель в линейке компактных цифровых осциллографов DS8000-R, которая делает передовые технологии платформы UltraVision II доступными для широкого круга приложений. С полосой пропускания 350 МГц и четырьмя измерительными каналами, этот прибор представляет собой идеальное решение для задач, где требуются высокая точность измерений и возможность интеграции в ограниченное пространство, будь то стандартная 19-дюймовая стойка или переносная лаборатория.
Бездисплейная архитектура осциллографа обеспечивает уникальную гибкость: инженер может подключать прибор непосредственно к монитору через HDMI для локальной работы или управлять им удаленно по сети в составе автоматизированной системы. Отсутствие вентилятора и жестких дисков делает его бесшумным и исключительно надежным, а расширенный температурный диапазон до -40°C открывает возможности для использования в климатических испытаниях и телеметрических системах, работающих в суровых условиях.
Технические характеристики Rigol DS8034-R
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 350 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 5 Гвыб/с |
| Глубина памяти | 500 Мточек |
| Разрядность АЦП | 8 бит (до 16 бит в режиме высокого разрешения) |
| Макс. скорость захвата осциллограмм | 600 000 осц/с |
| Тип осциллографа | Цифровой, компактный (1U) для установки в стойку |

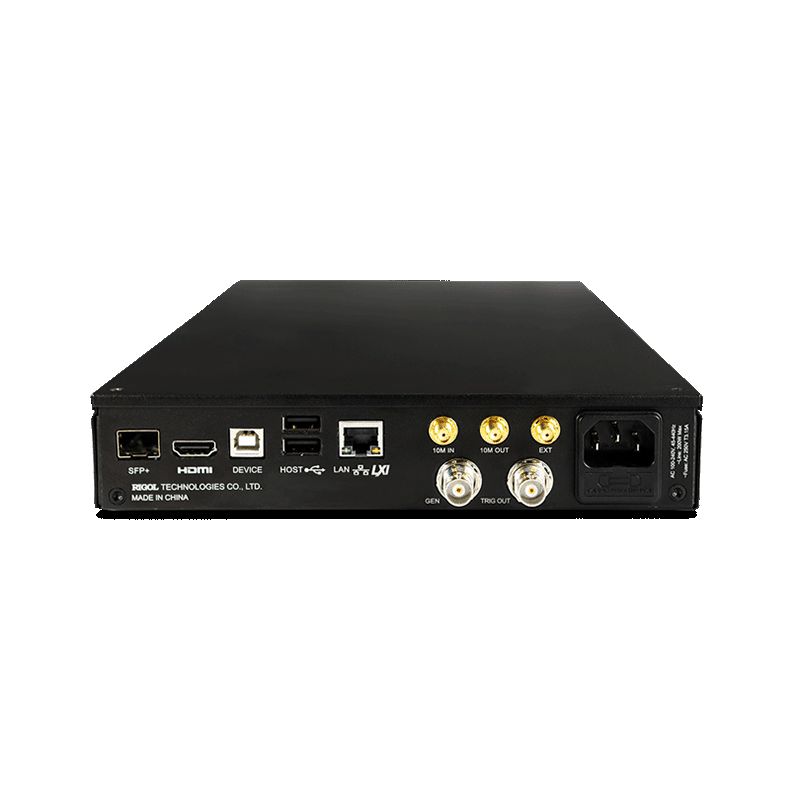

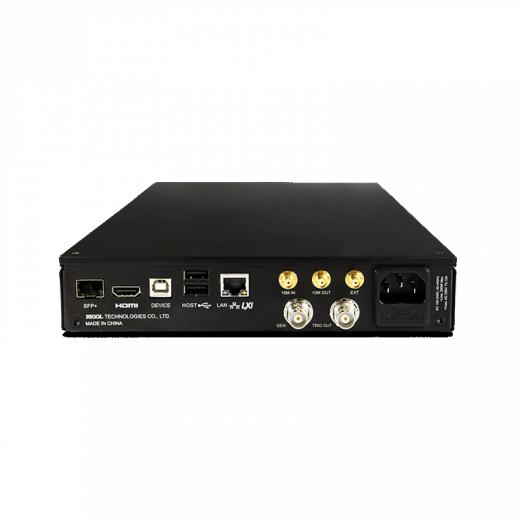

| Интерфейсы | USB Host, USB Device, LAN (LXI), HDMI |
| Дисплей | Внешний (через HDMI) |
| Встроенный источник сигнала | 1 канал (опция) |
Применение и назначение Rigol DS8034-R
- Обслуживание и ремонт электроники: Компактный осциллограф легко разместится на загруженном столе сервисного инженера. Возможность подключения к большому монитору и управления мышью делает анализ сигналов на плате максимально комфортным и детальным.
- Образовательные лаборатории: Идеальный выбор для оснащения университетских и колледжевских лабораторий. Прибор занимает минимум места, не требует встроенного экрана (что снижает стоимость), а его удаленное управление позволяет организовать доступ студентов к дорогостоящему оборудованию через сеть.
- Производство блоков питания и преобразователей: С функцией анализа источников питания и глубокой памятью, DS8034-R отлично справляется с анализом пульсаций, переходных процессов и эффективности работы импульсных преобразователей средней мощности.
- Интеграция в АСУ ТП: Благодаря компактности и поддержке промышленных интерфейсов (LAN), осциллограф может быть встроен в систему автоматического контроля технологических параметров на производстве.
Ключевые особенности и встроенные функции Rigol DS8034-R
- Компактность и эргономика: Занимает в 4 раза меньше места, чем настольный осциллограф. Два прибора могут быть установлены рядом в 1U стойки, предоставляя 8 каналов измерения.
- Промышленный температурный диапазон: Гарантированная работа при температурах от -40°C до +55°C позволяет использовать прибор в неотапливаемых помещениях и наружных установках.
- Полноценный анализ без ПК: Режим "Stand-alone" с подключением монитора, мыши и клавиатуры через USB превращает прибор в самостоятельную рабочую станцию.
- Синхронизация для многоканальных систем: Возможность синхронизации нескольких приборов для создания систем с десятками и сотнями когерентных каналов (до 512).
- Частота дискретизации и глубокая память: 5 Гвыб/с и 500 Мточек памяти даже в базовой модели обеспечивают захват и детальный анализ длительных процессов с максимальным разрешением.
- Расшифровка последовательных протоколов: Поддержка широкого спектра протоколов (RS232, I2C, SPI, CAN, LIN и др.) через опции позволяет быстро отлаживать цифровые интерфейсы.
- Бесплатное ПО UltraDAQ Lite: В комплекте с прибором поставляется программное обеспечение для организации сбора данных с нескольких устройств и визуализации многоканальных сигналов.
Дополнительные опции и аксессуары Rigol DS8034-R
| Наименование опции | Описание |
|---|---|
| Пассивные пробники | |
| RP6150A | Пассивный низкоомный пробник (500 Ом), 1,5 ГГц |
| RP1300H | Высоковольтный пробник (2 кВ), 300 МГц |
| RP3500A | Пассивный высокоомный пробник, 500 МГц |
| RP1018H | Высоковольтный пробник (18 кВ), 100 МГц |
| Активные пробники | |
| RP7150 | Активный дифференциальный пробник, 1,5 ГГц |
| RP7150S | Активный несимметричный пробник, 1,5 ГГц |
| PVA7250 | Активный дифференциальный пробник, 2,5 ГГц |
| RP7080S | Активный несимметричный пробник, 800 МГц |
| RP7080 | Активный дифференциальный пробник, 800 МГц |
| Токовые пробники | |
| RP1002C | Токовый пробник, 1 МГц, 70 А пост. тока |
| PCA1150 | Токовый пробник, 10 МГц, 150 А |
| RP1001C | Токовый пробник, 300 кГц, 100 А пост. тока |
| PCA2030 | Токовый пробник, 100 МГц, 30 А |
| PCA1030 | Токовый пробник, 50 МГц, 30 А |
| Высоковольтные дифференциальные пробники | |
| PHA0150 | Высоковольтный дифференциальный пробник, DC-70 МГц, 1500 В |
| RP1050D | Высоковольтный дифференциальный пробник, 50 МГц, 3,5 кВ |
| RP1100D | Высоковольтный дифференциальный пробник, 100 МГц, 3,5 кВ |
| RP1025D | Высоковольтный дифференциальный пробник, 25 МГц, 700 В |
| PHA1150 | Высоковольтный дифференциальный пробник, DC-100 МГц, 1500 В |
| PHA2150 | Высоковольтный дифференциальный пробник, 200 МГц, 1500 В |
| Функциональные возможности и аксессуары | |
| DSSYNC64 | Модуль и программное обеспечение для синхронизации нескольких осциллографов DS8000-R |
| UltraDAQ_Lite | Бесплатное программное обеспечение для многоканального сбора данных, отображения и обработки сигналов от нескольких объединенных приборов. |
| DS8000-R-JITTER | Диаграмма направленности и анализ джиттера |
| DS8000-R-PWR | Встроенный анализ мощности |
| DS8000-R-AWG | Добавьте встроенный генератор сигналов произвольной формы на частоте 25 МГц |
| DS8000-R-AERO | Варианты запуска и анализа шины MIL-STD 1553 |
| DS8000-R-AUDIO | Варианты запуска и анализа шины I2S |
| DS8000-R-FLEX | Варианты запуска и анализа FlexRay Bus |
| DS8000-R-AUTO | Варианты запуска и анализа шины CAN/LIN |
| DS8000-R-EMBD | Варианты запуска и анализа шины I2C/SPI |
| DS8000-R-COMP | Варианты запуска и анализа шины RS232/UART |
| DS8000-R-BND | Опция связки |
