RIGOL PCA1500 – это сильноточный пробник для осциллографов с полосой пропускания 2 МГц, рассчитанный на измерение токов до 500 А в непрерывном режиме. Прибор с чувствительностью 0,01 В/А используется для тестирования мощных источников питания, накопителей энергии, тяговых электроприводов и высоковольтных шин постоянного тока.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

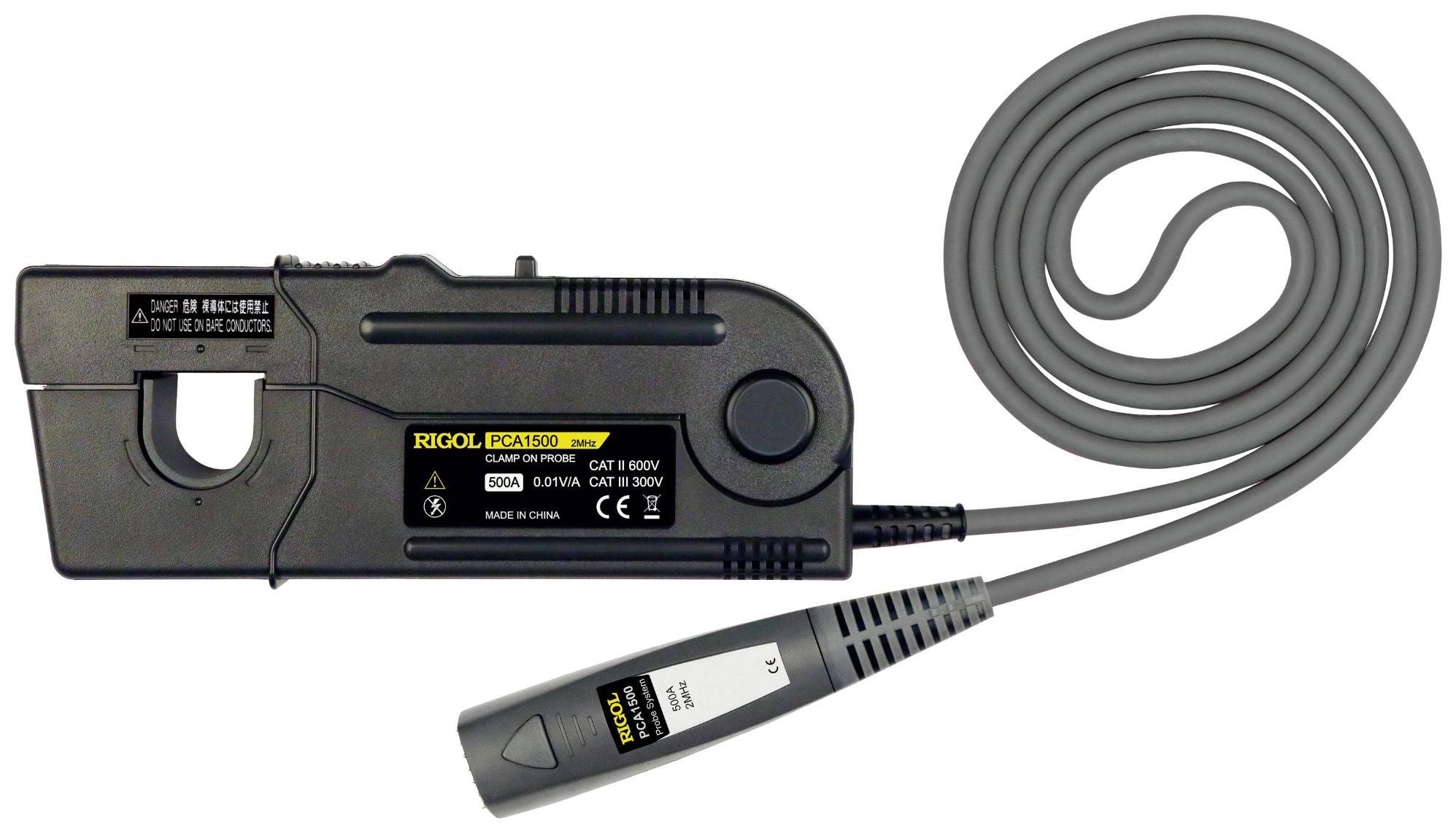

RIGOL PCA1500 Пробник токовый 2 МГц, 500 А
RIGOL PCA1500 – это высокоточный сильноточный пробник для осциллографов, предназначенный для бесконтактного измерения постоянных и переменных токов в цепях высокого напряжения. Модель выполнена в форм-факторе токовых клещей с увеличенным раскрытием губок до 20 мм, что позволяет охватывать толстые изолированные шины и кабели. Устройство базируется на прецизионном датчике Холла, который гарантирует линейность характеристик во всем рабочем диапазоне частот. Прибор идеально подходит для сертификационных испытаний, мониторинга энергоэффективности мощных двигателей, диагностики систем накопления энергии и анализа силовых цепей электромобилей.
Пробник обладает полосой пропускания до 2 МГц, что делает его оптимальным выбором для регистрации не только постоянного тока, но и низкочастотных пульсаций, переходных процессов при запуске двигателей, а также формы тока в системах бесперебойного питания. Устройство способно измерять ток до 500 А в непрерывном режиме, а пиковые перегрузки до 700 А не выводят его из строя. Чувствительность составляет 0,01 В/А (10 мВ/А), что позволяет фиксировать как полный рабочий ток нагрузки, так и незначительные отклонения. Модель оснащена усиленной конструкцией защелки, выдерживающей до 10 000 циклов открывания/закрывания, и кабелем длиной 2 метра, удобным при работе с удаленными точками доступа. Пробник совместим с широким спектром осциллографов и регистраторов, поддерживающих BNC-подключение.
Технические характеристики Rigol PCA1500
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC до 2 МГц (−3 дБ) |
| Время нарастания | ≤175 нс |
| Макс. непрерывный входной ток | 500 А (среднеквадратичное значение) |
| Макс. пиковое значение тока | 700 А (непрерывный режим) |
| Коэффициент преобразования (чувствительность) | 0,01 В/А (10 мВ/А) |
| Погрешность амплитуды | ±1,0% от показаний ±5 мВ (при ≤500 А) |
| Собственный шум | ≤25 мА (среднеквадратичное значение) |
| Диаметр измеряемого проводника | 20 мм (изолированный проводник) |
| Длина кабеля | ≈2,0 м |
| Габариты датчика | 176×69×27 мм |
| Масса | ≈520 г |
