Rigol DS70304 — цифровой осциллограф с полосой 3 ГГц и частотой дискретизации 20 Гвыб/с. Оснащен 4 каналами, 16-битным разрешением и глубокой памятью. Технология UltraVision III и встроенный анализ спектра реального времени делают его идеальным инструментом для отладки высокоскоростных интерфейсов и радиочастотных устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Цифровой осциллограф Rigol DS70304: скорость и детализация для сложных задач
Rigol DS70304 — это цифровой запоминающий осциллограф, представляющий собой новое поколение измерительных приборов, построенных на базе революционной платформы UltraVision III. Эта модель является воплощением передовых технологий Rigol, объединяя в себе функции высокоскоростного осциллографа и анализатора спектра реального времени. Благодаря полосе пропускания 3 ГГц и частоте дискретизации 20 Гвыб/с, прибор открывает перед инженерами возможность детального анализа быстрых процессов в цифровых и радиочастотных устройствах. Архитектура UltraVision III обеспечивает не только высокую скорость захвата данных, но и их глубокую обработку, что позволяет увидеть полную картину сигнала, включая редкие аномалии и переходные процессы.

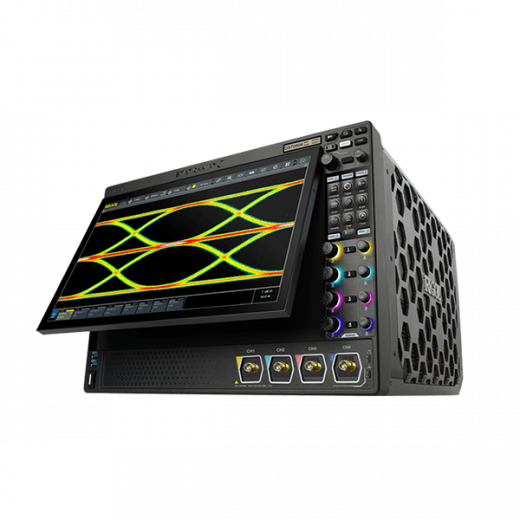

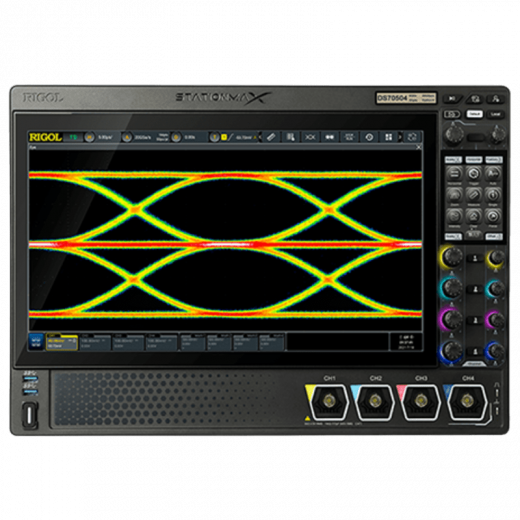

Осциллограф оснащен четырьмя аналоговыми каналами и инновационной системой отображения информации. 15,6-дюймовый сенсорный экран с автоматической регулировкой угла наклона обеспечивает комфортную работу в любых условиях. Управление прибором интуитивно понятно благодаря многооконному пользовательскому интерфейсу, где все инструменты анализа открываются в отдельных окнах, не загромождая основную область просмотра сигнала.
Технические характеристики Rigol DS70304
| Характеристика | Значение |
|---|---|
| Полоса пропускания | 3 ГГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (реальная) | 20 Гвыб/с |
| Объем памяти | 2 млрд точек (опция) |
| Максимальная частота обновления формы волны | > 1 000 000 осциллограмм/с |
| Вертикальное разрешение (АЦП) | 16 бит (в режиме высокого разрешения) |
| Тип дисплея | 15,6" сенсорный TFT LCD |
| Диапазон временной развертки | от 50 пс/дел до 1000 с/дел |
| Диапазон вертикальной чувствительности | 1 мВ/дел - 10 В/дел (вход 1 МОм); 1 мВ/дел - 1 В/дел (вход 50 Ом) |
Назначение и области применения Rigol DS70304
- Проектирование и отладка высокоскоростных цифровых интерфейсов: Анализ целостности сигналов (SI) в шинах памяти DDR, интерфейсах PCIe, USB 3.1/4, HDMI, DisplayPort. Глубокий захват памяти и высокое разрешение позволяют увидеть джиттер и глазковые диаграммы с высокой точностью.
- Разработка импульсных источников питания и силовой электроники: Анализ переходных процессов, пульсаций, времени включения/выключения мощных транзисторов и ШИМ-сигналов в современной силовой электронике, включая электроприводы и инверторы.
- Тестирование радиочастотных модулей и систем связи: Благодаря встроенному анализу спектра реального времени, прибор позволяет одновременно наблюдать за сигналом во временной и частотной областях, выявляя паразитные выбросы и анализируя динамически изменяющиеся спектры в диапазоне до 3 ГГц.
- Научные исследования и разработка: Изучение быстропротекающих физических процессов, одиночных импульсов, работа с датчиками, требующими высокого динамического диапазона и точности измерений.
Ключевые особенности и преимущества Rigol DS70304
- Технология UltraVision III: Запатентованная архитектура, обеспечивающая рекордную частоту обновления экрана и скорость обработки данных, что гарантирует обнаружение даже самых редких аномалий сигнала.
- Глубина памяти до 2 млрд точек: Возможность захвата сигнала длительностью 100 мс на максимальной частоте дискретизации 20 Гвыб/с, что позволяет детально анализировать длительные процессы с сохранением высочайшего временного разрешения.
- Режим высокого разрешения 16 бит: Подавление шума и увеличение вертикального разрешения для точного измерения малых сигналов на фоне больших помех. Возможность гибкого выбора разрядности от 9 до 16 бит.
- Двойной сенсорный экран и многозадачность: Основной 15?6-дюймовый дисплей с автонаклоном и возможность вывода инструментов анализа на второй экран или в отдельные окна для максимально эффективного использования рабочего пространства.
- Режим сегментированной памяти: Позволяет записывать и анализировать огромное количество последовательных захватов сигнала, экономя память и идеально подходит для анализа импульсных последовательностей.
- Встроенные функции анализа спектра реального времени: Предоставляет возможность наблюдать динамику изменения спектра, строить спектрограммы и обнаруживать кратковременные радиочастотные всплески.
- Широкий выбор опциональных пробников: Поддержка активных дифференциальных пробников до 7 ГГц, токовых пробников и пробников высокого напряжения, что позволяет адаптировать прибор под любую измерительную задачу.
Дополнительные опции и аксессуары Rigol DS70304
| Наименование опции | Описание |
|---|---|
| Оптические изолированные пробники | |
| PIA1100 | 1 ГГц оптический изолированный пробник, в комплекте с аттенюаторами 50x и 2000x. |
| PIA1020 | 200 МГц оптический изолированный пробник, в комплекте с аттенюатором 20x. |
| PIA1050 | 500 МГц оптический изолированный пробник, в комплекте с аттенюаторами 50x и 2000x. |
| Пассивные пробники | |
| RP6150A | Пассивный низкоомный пробник (500 Ом), 1,5 ГГц. |
| RP3500A | Пассивный высокоомный пробник, 500 МГц. |
| RP1300H | Высоковольтный пробник (2 кВ), 300 МГц. |
| RP1018H | Высоковольтный пробник (18 кВ), 100 МГц. |
| Активные пробники | |
| PVA8700 | Активный дифференциальный пробник, 7 ГГц. |
| RP7080S | Активный несимметричный пробник, 800 МГц. |
| RP7150 | Активный дифференциальный пробник, 1,5 ГГц. |
| RP7150S | Активный несимметричный пробник, 1,5 ГГц. |
| PVA8350 | Активный дифференциальный пробник, 3,5 ГГц. |
| PVA7250 | Активный дифференциальный пробник, 2,5 ГГц. |
| RP7080 | Активный дифференциальный пробник, 800 МГц. |
| Токовые пробники | |
| RP1002C | Токовый пробник, 1 МГц, 70 А (пост. ток). |
| PCA1150 | Токовый пробник, 10 МГц, 150 А. |
| RP1001C | Токовый пробник, 300 кГц, 100 А (пост. ток). |
| PCA2030 | Токовый пробник, 100 МГц, 30 А. |
| RP1004C | Токовый пробник, 100 МГц, 30 А. |
| RP1000P | Адаптер питания на 4 канала для токовых пробников. |
| PCA1500 | Токовый пробник, 2 МГц, 500 А. |
| RP1005C | Токовый пробник, 10 МГц, 150 А. |
| RP1006C | Токовый пробник, 2 МГц, 500 А. |
| PCA1030 | Токовый пробник, 50 МГц, 30 А. |
| RP1003C | Токовый пробник, 50 МГц, 30 А. |
| Высоковольтные дифференциальные пробники | |
| PHA2150 | Высоковольтный дифференциальный пробник, 200 МГц, 1500 В. |
| PHA1150 | Высоковольтный дифференциальный пробник, 100 МГц, 1500 В. |
| PHA0150 | Высоковольтный дифференциальный пробник, 70 МГц, 1500 В. |
| RP1100D | Высоковольтный дифференциальный пробник, 100 МГц, 3,5 кВ. |
| RP1050D | Высоковольтный дифференциальный пробник, 50 МГц, 3,5 кВ. |
| RP1025D | Высоковольтный дифференциальный пробник, 25 МГц, 700 В. |
| Тестовые приспособления | |
| TF-USBH-STP | Устройство для проверки соответствия требованиям хоста USB2.0 |
| TF-USBD-STP | Устройство для проверки соответствия стандарту USB2.0 |
| TF-ENET-STP | Устройство для проверки соответствия стандарту Ethernet 10/100/1000 Мбит/с |
