Пробник Rigol PIA1050 с полосой 500 МГц и временем нарастания 700 пс обеспечивает безопасную изоляцию до 85 кВпик. CMRR 114 дБ на 500 МГц, точность 1%. Идеален для измерения сигналов в IGBT- и MOSFET-ключах силовых преобразователей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

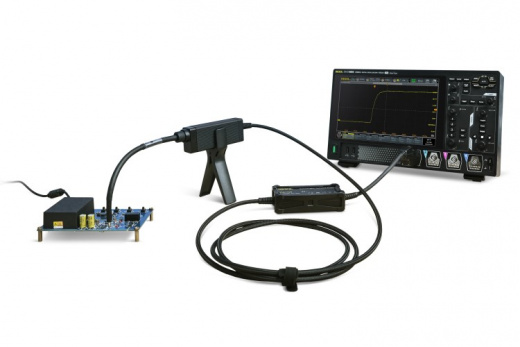

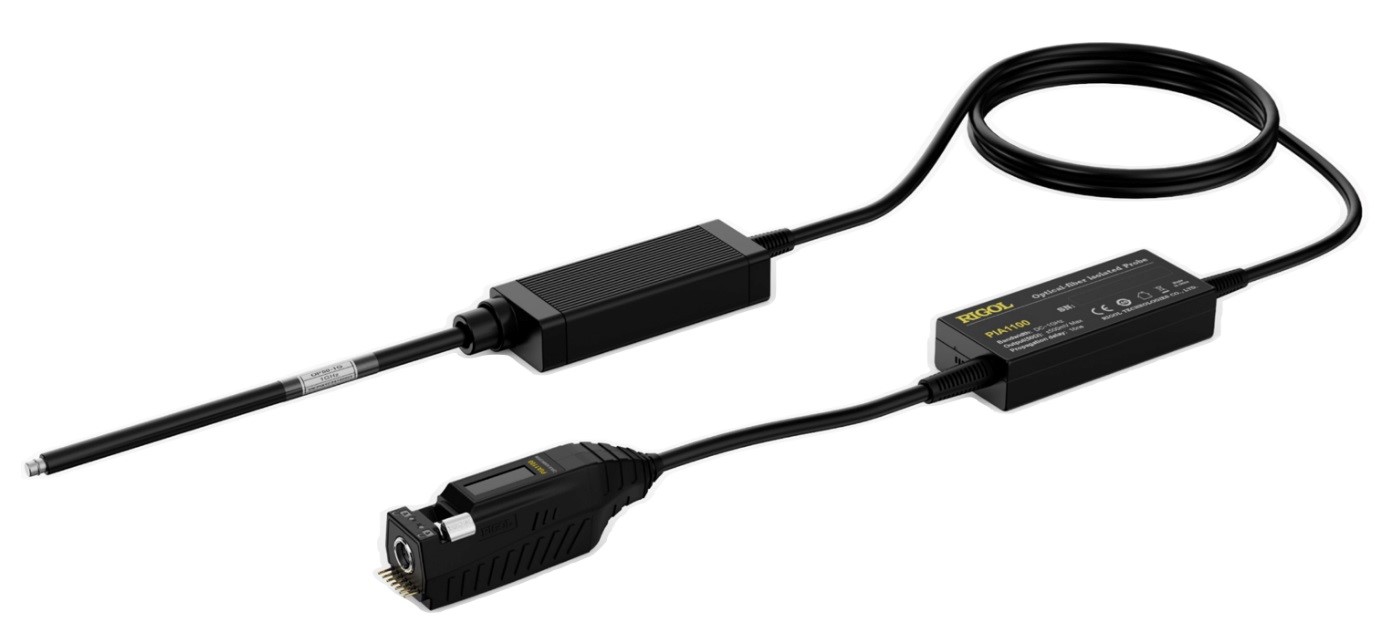

RIGOL PIA1050: Оптический изолированный пробник для осциллографа, 500 МГц
Оптический изолированный пробник RIGOL PIA1050 предназначен для инженеров, разрабатывающих и обслуживающих силовые преобразователи, устройства бесперебойного питания (UPS) и электроприводы. Полоса пропускания 500 МГц и время нарастания сигнала не более 700 пикосекунд обеспечивают детальный анализ быстропротекающих процессов в IGBT- и MOSFET-ключах. Прибор использует полностью изолированный оптический тракт передачи данных и питания, что исключает электрические цепи связи между исследуемой схемой и осциллографом.
Модель отличается высоким коэффициентом подавления синфазной помехи: 114 дБ на частоте 500 МГц и 180 дБ на постоянном токе. Это позволяет проводить точные плавающие измерения дифференциального напряжения в диапазоне от ±0,01 В до ±2500 В при использовании подходящих аттенюирующих наконечников. Пробник совместим с осциллографами RIGOL, поддерживает автоматическую калибровку через интерфейс и может питаться как от осциллографа, так и от внешнего источника через порт USB Type-C.
Технические характеристики RIGOL PIA1050
| Параметр | Значение |
|---|---|
| Полоса пропускания | 500 МГц |
| Время нарастания | ≤700 пс |
| CMRR | пост. ток: 180 дБ; 500 МГц: 114 дБ |
| Задержка распространения (2 м волокна) | 17,2 нс |
| Выходное напряжение | ±500 мВ |
| Шум | ≤2,4 мВскз (0 дБ); ≤420 мкВскз (20 дБ) |
| Точность усиления постоянного тока | ±1% |
| Синфазное напряжение (макс.) | 85 кВпик |
| Способ питания | через разъем пробника осциллографа или Type-C (12 В, 3 А) |
| Длина оптоволокна | 2 м |
| Стандартные аттенюаторы | TIP-MMCX-50X-05 (50х), TIP-MCX-2000X-05 (2000х) |
