Rigol DHO5054 Цифровой осциллограф высокого разрешения

RIGOL DHO5054 Осциллограф цифровой запоминающий высокого разрешения

RIGOL DHO5054 — это 4-канальный цифровой осциллограф, предлагающий передовые технологии серии DHO5000 в сбалансированном и доступном решении. Обладая полосой пропускания 500 МГц, частотой дискретизации 4 Гвыб/с и 12-битным вертикальным разрешением, он обеспечивает высокую точность измерений для широкого круга инженерных задач. Глубокий буфер памяти в 500 Мточек позволяет захватывать длительные процессы с мельчайшими подробностями.

Этот прибор станет отличным выбором для инженеров-электронщиков, работающих над встраиваемыми системами, силовой электроникой и аналоговыми схемами, где требуется высокое качество измерений и анализ сигналов средней и высокой частоты. Компактность и опциональное батарейное питание делают прибор удобным как для стационарной лаборатории, так и для мобильного использования.

Технические характеристики RIGOL DHO5054

Области применения RIGOL DHO5054

• Разработка и отладка встраиваемых систем: Позволяет одновременно анализировать тактовые сигналы, шины данных (I2C, SPI, UART) и линии питания, обеспечивая полный контроль над работой микроконтроллера.
• Тестирование импульсных источников питания: 12-битное разрешение необходимо для точного измерения пульсаций выходного напряжения, анализа переходных процессов при включении/выключении и характеристик обратной связи.
• Анализ аналоговых датчиков и усилителей: Идеален для прецизионного измерения сигналов с датчиков температуры, давления или тока, позволяя увидеть малые искажения, вносимые усилительным трактом.
• Автомобильная диагностика и электроника: Эффективен для проверки работы датчиков, исполнительных механизмов и линий связи (LIN, CAN) в автомобильных электронных блоках.
• Образование и исследования: Высокое разрешение и производительность делают его прекрасным инструментом для обучения студентов и проведения лабораторных работ в университетах.

Преимущества и особенности осциллографа DHO5054

• 12-битное разрешение АЦП: Позволяет получать четкое и детализированное изображение сигнала, что особенно ценно при работе с низкоуровневыми аналоговыми цепями и анализе шума.
• Дискретизация 4 Гвыб/с на всех каналах: Гарантирует надежный захват сигналов с полосой до 500 МГц, точно воспроизводя форму фронтов и пиковых выбросов.
• Глубокий буфер памяти 500 Мточек: Обеспечивает возможность детального изучения очень длительных сигналов или множества последовательных событий без потери частоты дискретизации.
• Технология быстрого захвата (1 млн/с): Существенно упрощает поиск редких и трудноуловимых неисправностей, таких как случайные сбои в цифровых схемах.
• Компактный и легкий корпус: Занимает минимальную площадь на рабочем столе и легко транспортируется, а монтаж в стойку 5U экономит место в серверных и испытательных центрах.
• Интуитивный сенсорный интерфейс: 10,1-дюймовый емкостной экран с поддержкой мультитач жестов делает навигацию по меню и настройку измерений быстрой и удобной.
• Возможность автономной работы: Питание от сменной батареи не только обеспечивает мобильность, но и позволяет проводить измерения, полностью изолированные от промышленных помех по сети.

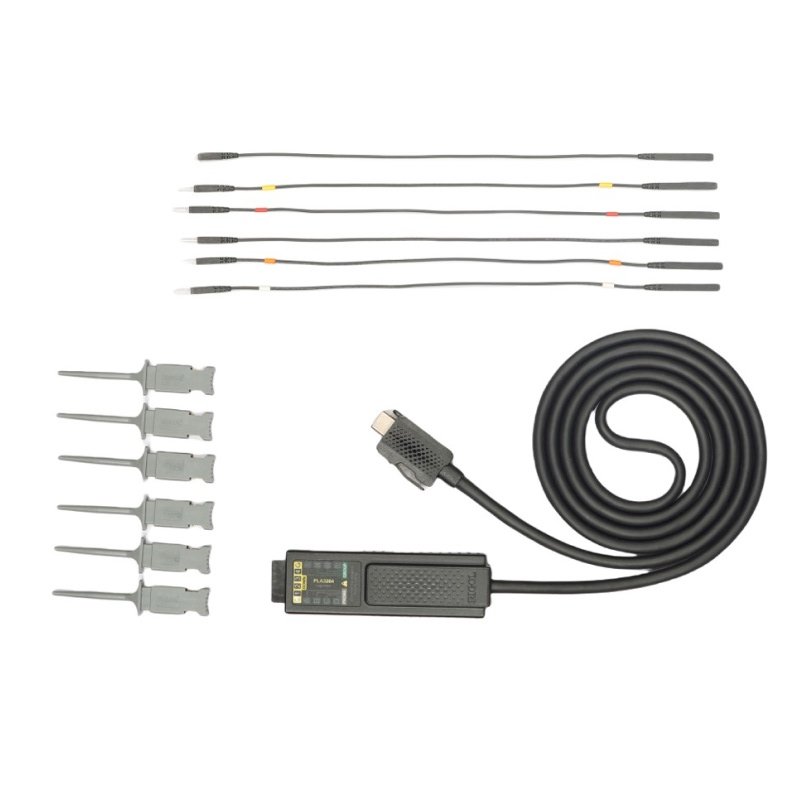

Дополнительные опции и аксессуары серии MHO/DHO5000
