Активный логический пробник Rigol PLA3204 для осциллографов MHO/DHO5000. 4 канала с диапазоном порога ±15 В и полосой импульсов от 5 нс. Подключается через USB Type-C. Идеальное решение для расширения MSO-функций современных осциллографов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

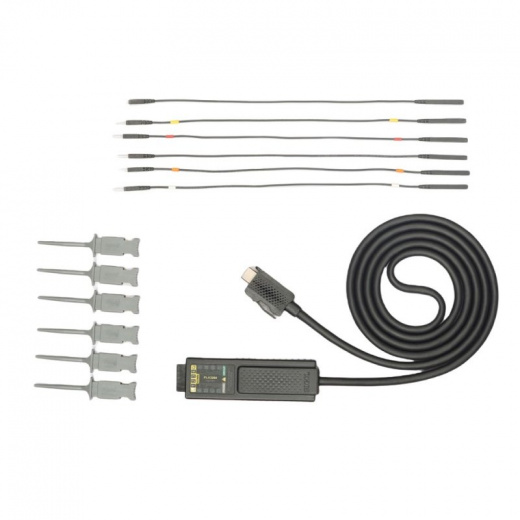

RIGOL PLA3204: Пробник логический активный 4-канальный
Активный логический пробник RIGOL PLA3204 предназначен для подключения цифровых сигналов от тестируемого устройства к осциллографам RIGOL серий MHO5000 и DHO5000 через интерфейс USB Type-C. Преобразует стандартный осциллограф в инструмент с функциями логического анализатора для отладки высокоскоростных цифровых схем. Пробник имеет 4 канала передачи данных. Минимальная обнаруживаемая длительность импульса составляет 5 нс, а широкий диапазон пороговых уровней (±15 В) с высокой точностью позволяет работать с большинством современных цифровых интерфейсов.
Входное сопротивление 100 кОм ±1% и низкая входная ёмкость (~11 пФ) минимизируют нагрузку на исследуемую схему. К одному осциллографу MHO/DHO5000 можно подключать до четырёх пробников PLA3204, расширяя общее число цифровых каналов до 16. Пробник поставляется с заводской калибровкой, но для компенсации температурных дрейфов предусмотрена функция нулевой калибровки через меню осциллографа.
Технические характеристики RIGOL PLA3204
| Параметр | Значение |
|---|---|
| Количество каналов | 4 |
| Диапазон пороговых уровней | ±15 В |
| Точность порога | ±(100 мВ + 3% от установленного порога) |
| Макс. входное напряжение | ±40 В (пик) |
| Мин. обнаруживаемая длительность импульса | 5 нс |
| Входной импеданс | 100 кОм ±1% |
| Входная ёмкость | ~11 пФ |
| Длина основного кабеля | ~120 см |
| Длина проводов (сигнальных/заземляющих) | ~25 см |
| Совместимость | RIGOL MHO5000, DHO5000 |
