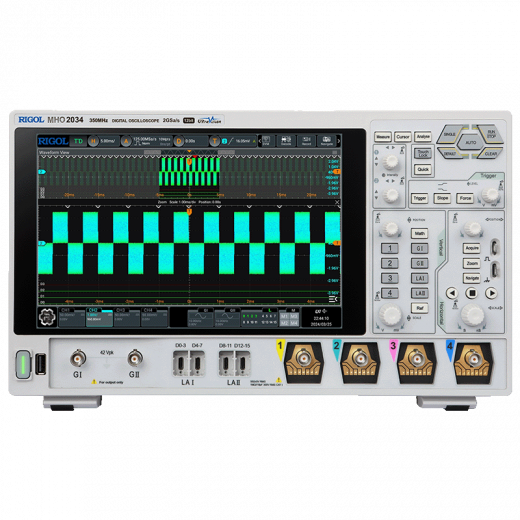

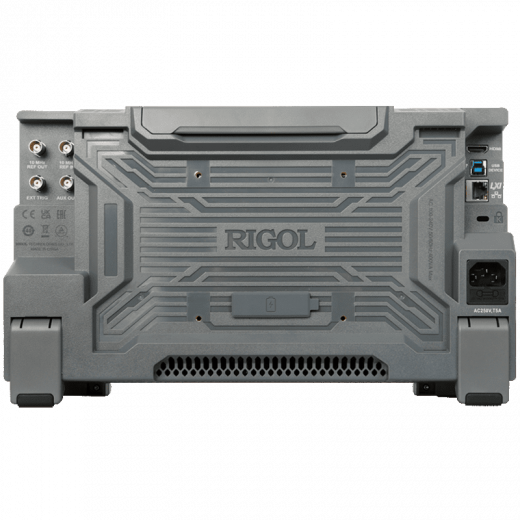

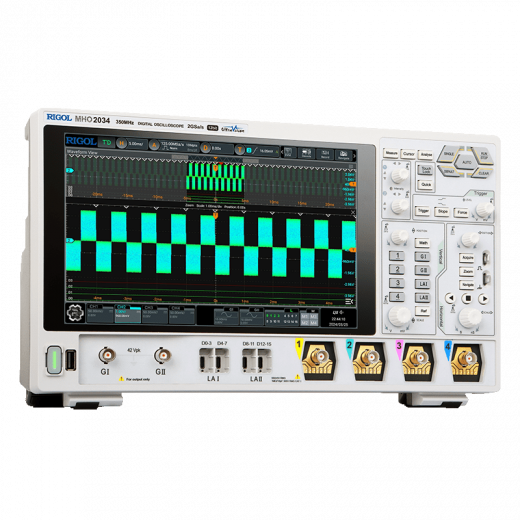

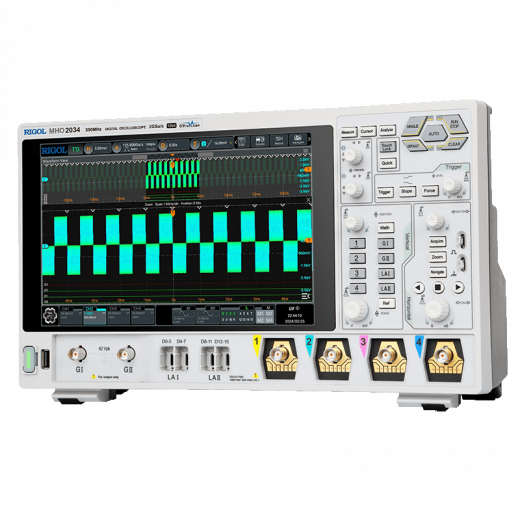

Rigol MHO2024 Цифровой осциллограф смешанных сигналов

RIGOL MHO2024: Универсальный осциллограф с 12-битным АЦП

RIGOL MHO2024 — это цифровой запоминающий осциллограф серии MHO2000, открывающий доступ к технологии высокого разрешения для широкого круга инженерных и лабораторных задач. Модель построена на базе 12-битного аналого-цифрового преобразователя, что позволяет получать в 16 раз более детальное изображение сигнала по сравнению с традиционными 8-битными приборами. Такая точность критична при измерении параметров источников питания, датчиков и аудиотрактов.

Оснащенный четырьмя аналоговыми каналами с полосой пропускания 200 МГц, осциллограф обеспечивает частоту дискретизации 2 Гвыб/с на каждом канале. Глубина памяти в 500 Мточек позволяет захватывать сигналы большой длительности без потери временного разрешения, что важно при анализе переходных процессов. Как и старшая модель, этот осциллограф поддерживает подключение 16 цифровых каналов и оснащен встроенным двухканальным генератором сигналов, предоставляя максимальную функциональность в компактном корпусе.

Технические характеристики RIGOL MHO2024

Области применения осциллографа RIGOL MHO2024

• Анализ целостности питания: Высокая чувствительность и 12-битное разрешение позволяют MHO2024 эффективно измерять и анализировать шумы и пульсации на шинах питания FPGA, ASIC и высокоскоростных процессоров, где уровни помех могут составлять единицы милливольт.
• Отладка аудиотрактов и датчиков: Низкий уровень собственных шумов и широкий динамический диапазон делают этот осциллограф отличным выбором для тестирования аудиоусилителей, аналого-цифровых преобразователей в составе систем сбора данных и различных датчиков физических величин (температуры, давления, вибрации).
• Разработка и ремонт бытовой электроники: Полосы пропускания 200 МГц достаточно для работы с большинством микроконтроллеров, цифровых интерфейсов (I2C, SPI) и периферии. Встроенные функции автоизмерений и математической обработки сигналов (БПФ) ускоряют поиск неисправностей.
• Лабораторный практикум в учебных заведениях: Сочетание доступной цены, высокой точности и встроенного генератора сигналов делает MHO2024 идеальным инструментом для студенческих лабораторий. Он позволяет наглядно демонстрировать принципы работы аналоговых и цифровых схем, не требуя приобретения отдельных генераторов.
• Тестирование промышленной автоматики: Возможность декодирования промышленных протоколов (CAN, LIN) и захвата длительных последовательностей команд управления помогает в отладке контроллеров и исполнительных механизмов на производственных линиях.

Преимущества и встроенные функции RIGOL MHO2024

• Прецизионное 12-битное ядро: Обеспечивает детализацию сигнала, ранее доступную лишь в более дорогих приборах. Это значит, что при измерении сигнала размахом 1 В, MHO2024 может различить шаги примерно в 244 мкВ, тогда как 8-битный осциллограф — только в 3,9 мВ.
• Огромный запас по памяти (500 Мточек): Позволяет с высокой точностью анализировать сигналы на протяжении длительных интервалов времени. Например, можно захватить несколько секунд работы шины I2C и затем приблизить интересующий пакет, чтобы рассмотреть его фронты с максимальным временным разрешением.
• Функциональность смешанных сигналов (MSO): При активации цифровых каналов с пробником PLA3204, вы получаете 16 дополнительных линий для отладки цифровых схем. Все 20 каналов (4 аналоговых + 16 цифровых) синхронизированы во времени, что критично для отладки сложных систем на кристалле (SoC).
• Встроенный двухканальный генератор на 16 бит: Позволяет создавать высококачественные тестовые сигналы с низкими искажениями. Возможность генерации сигналов произвольной формы открывает широкие перспективы для тестирования фильтров, проверки переходных характеристик усилителей и эмуляции нестандартных датчиков.
• Эффективный поиск аномалий: Частота обновления в 1 миллион осциллограмм в секунду в сочетании с режимом цветовой градации яркости позволяет практически в реальном времени наблюдать за изменением сигнала и моментально замечать редкие выбросы или сбои, которые могли бы быть пропущены при меньшей частоте обновления.
• Автоматизированное декодирование шин: Осциллограф автоматически декодирует пакеты данных на распространенных шинах (CAN, LIN, I2C, SPI и др.) и отображает их значения прямо на экране. Это избавляет от утомительного ручного подсчета бит и анализа временных диаграмм.
• Компактность и эргономичность: Небольшой вес и компактные размеры позволяют легко перемещать прибор между лабораториями или брать с собой на выездные работы. Яркий 10,1-дюймовый дисплей с антибликовым покрытием обеспечивает комфортную работу даже при ярком освещении.
