Цифровой осциллограф RIGOL DS8104-R (1 ГГц) в ультракомпактном 1U корпусе. Платформа UltraVision II, 4 канала, дискретизация 10 Гвыб/с, память 500 Мточек. Предназначен для автоматизации, работы в стойке и при температурах до -40°C.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
RIGOL DS8104-R: Универсальный осциллограф для автоматизации
RIGOL DS8104-R — это высокопроизводительный цифровой осциллограф из новой компактной серии DS8000-R, разработанный для решения широкого круга измерительных задач в условиях ограниченного пространства. Построенный на базе передовой платформы UltraVision II, прибор обеспечивает превосходные характеристики захвата и анализа сигналов в полосе пропускания до 1 ГГц. Его уникальная бездисплейная конструкция в форм-факторе 1U позволяет эффективно использовать ценное пространство рабочего места или измерительной стойки.
Осциллограф создан для интеграции в автоматизированные тестовые системы (ATE) и работы в составе многоканальных измерительных комплексов. Отсутствие вентилятора и ЖК-экрана не только снижает энергопотребление, но и расширяет рабочий температурный диапазон до -40°C, что делает его пригодным для испытаний в термокамерах и эксплуатации в полевых условиях. Управление прибором осуществляется удаленно по сети или через подключение периферии к его портам, предоставляя инженеру полный контроль над процессом измерения.
Технические характеристики Rigol DS8104-R
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 1 ГГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (макс.) | 10 Гвыб/с (в режиме одного канала) |
| Глубина памяти | 500 Мточек |
| Разрядность АЦП | 8 бит (до 16 бит в режиме высокого разрешения) |
| Макс. скорость захвата осциллограмм | 600 000 осц/с |
| Тип осциллографа | Цифровой, компактный (1U) для установки в стойку |
| Интерфейсы | USB Host, USB Device, LAN (LXI), HDMI |
| Дисплей | Внешний (через HDMI) |
| Встроенный источник сигнала | 1 канал (опция) |
Применение и назначение Rigol DS8104-R
- Тестирование и отладка встраиваемых систем: Благодаря полосе 1 ГГц и мощным функциям анализа, прибор идеально подходит для отладки высокоскоростных цифровых интерфейсов (DDR, MIPI, LVDS) и силовой электроники на базе широкозонных полупроводников (SiC, GaN).
- Автоматизация производства: Компактный размер и поддержка стандартных команд SCPI через LAN делают DS8104-R незаменимым компонентом производственных тестеров для серверных плат, телекоммуникационного оборудования и автомобильной электроники.
- Мониторинг сигналов в экстремальных условиях: Способность устойчиво работать при отрицательных температурах позволяет использовать прибор для длительного мониторинга параметров в климатических камерах, на открытых испытательных полигонах и в арктических условиях.
- Образование и исследования: Прибор может использоваться в университетских лабораториях для изучения высокочастотных цепей и основ автоматизации измерений, где важна возможность удаленного доступа к оборудованию.
Ключевые особенности и встроенные функции Rigol DS8104-R
- Технология UltraVision II: Обеспечивает исключительно высокую вероятность обнаружения редких событий и искажений сигнала благодаря частоте обновления форм 600 000 осц/с.
- Ударопрочный и компактный дизайн: Прочный металлический корпус высотой 1U не содержит хрупких компонентов (экрана), что гарантирует надежность при транспортировке и вибрациях.
- Удаленное управление и визуализация: Встроенный интерфейс LAN и порт HDMI для подключения внешнего монитора обеспечивают гибкость в управлении и отображении информации.
- Масштабирование каналов: Поддержка опционального блока синхронизации DSSYNC64 позволяет объединять до 64 приборов для синхронного сбора данных с 512 каналов.
- Глубокая память: 500 Мточек стандартной памяти позволяет анализировать очень длинные записи сигналов, сохраняя при этом максимальную частоту дискретизации, что критически важно для анализа протоколов и поиска редких аномалий.
- Режим высокого разрешения: Аппаратное увеличение вертикального разрешения до 16 бит позволяет подавлять шум и видеть малые уровни сигналов на фоне помех.
- Расширенный набор опций: Доступны лицензируемые опции для анализа последовательных шин (I2C, SPI, CAN, FlexRay, USB 2.0, Ethernet), анализа джиттера и спектрального анализа (встроенный генератор сигналов опционально).
Дополнительные опции и аксессуары Rigol DS8104-R
| Наименование опции | Описание |
|---|---|
| Пассивные пробники | |
| RP6150A | Пассивный низкоомный пробник (500 Ом), 1,5 ГГц |
| RP1300H | Высоковольтный пробник (2 кВ), 300 МГц |
| RP3500A | Пассивный высокоомный пробник, 500 МГц |
| RP1018H | Высоковольтный пробник (18 кВ), 100 МГц |
| Активные пробники | |
| RP7150 | Активный дифференциальный пробник, 1,5 ГГц |
| RP7150S | Активный несимметричный пробник, 1,5 ГГц |
| PVA7250 | Активный дифференциальный пробник, 2,5 ГГц |
| RP7080S | Активный несимметричный пробник, 800 МГц |
| RP7080 | Активный дифференциальный пробник, 800 МГц |
| Токовые пробники | |
| RP1002C | Токовый пробник, 1 МГц, 70 А пост. тока |
| PCA1150 | Токовый пробник, 10 МГц, 150 А |
| RP1001C | Токовый пробник, 300 кГц, 100 А пост. тока |

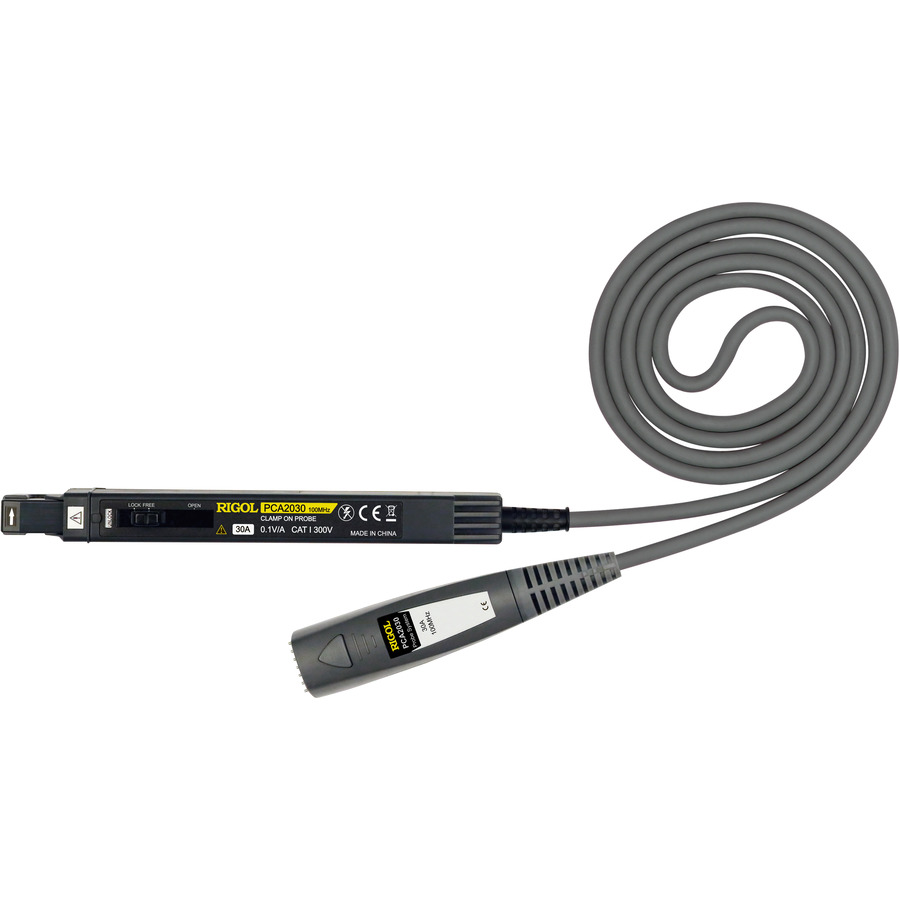

| PCA2030 | Токовый пробник, 100 МГц, 30 А |
| PCA1030 | Токовый пробник, 50 МГц, 30 А |
| Высоковольтные дифференциальные пробники | |
| PHA0150 | Высоковольтный дифференциальный пробник, DC-70 МГц, 1500 В |
| RP1050D | Высоковольтный дифференциальный пробник, 50 МГц, 3,5 кВ |
| RP1100D | Высоковольтный дифференциальный пробник, 100 МГц, 3,5 кВ |
| RP1025D | Высоковольтный дифференциальный пробник, 25 МГц, 700 В |
| PHA1150 | Высоковольтный дифференциальный пробник, DC-100 МГц, 1500 В |
| PHA2150 | Высоковольтный дифференциальный пробник, 200 МГц, 1500 В |
| Функциональные возможности и аксессуары | |
| DSSYNC64 | Модуль и программное обеспечение для синхронизации нескольких осциллографов DS8000-R |
| UltraDAQ_Lite | Бесплатное программное обеспечение для многоканального сбора данных, отображения и обработки сигналов от нескольких объединенных приборов. |
| DS8000-R-JITTER | Диаграмма направленности и анализ джиттера |
| DS8000-R-PWR | Встроенный анализ мощности |
| DS8000-R-AWG | Добавьте встроенный генератор сигналов произвольной формы на частоте 25 МГц |
| DS8000-R-AERO | Варианты запуска и анализа шины MIL-STD 1553 |
| DS8000-R-AUDIO | Варианты запуска и анализа шины I2S |
| DS8000-R-FLEX | Варианты запуска и анализа FlexRay Bus |
| DS8000-R-AUTO | Варианты запуска и анализа шины CAN/LIN |
| DS8000-R-EMBD | Варианты запуска и анализа шины I2C/SPI |
| DS8000-R-COMP | Варианты запуска и анализа шины RS232/UART |
| DS8000-R-BND | Опция связки |
