RIGOL PCA2030 – это сверхширокополосный пробник тока класса «премиум» с полосой пропускания 100 МГц и чувствительностью 0,1 В/А. Прибор предназначен для высокоточного анализа переменного и постоянного тока до 30 А в высокочастотных цепях, включая синхронные выпрямители, цифровые шины питания и ВЧ-преобразователи.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

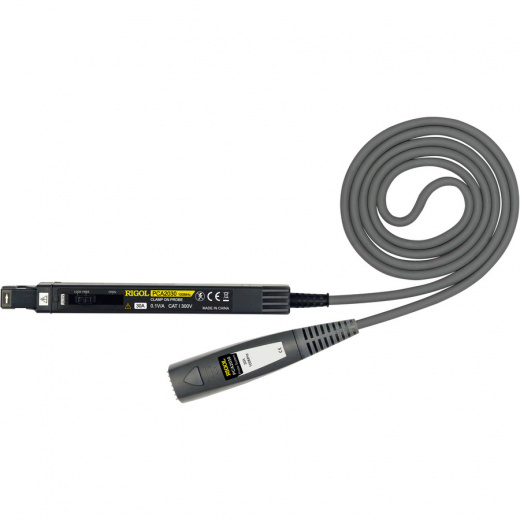

RIGOL PCA2030 Пробник токовый сверхширокополосный 100 МГц, 30 А
Высокоточный широкополосный пробник RIGOL PCA2030 представляет собой прецизионный инструмент для измерения переменного и постоянного тока с помощью осциллографа. Модель относится к профессиональной линейке устройств на эффекте Холла, но в отличие от аналогов, обеспечивает рекордную для этого класса приборов полосу пропускания до 100 МГц. Благодаря сверхширокой полосе, пробник способен корректно передавать форму сигнала без искажений даже для самых высокочастотных гармоник. Измерительные клещи рассчитаны на проводники диаметром до 5 мм, что делает устройство идеальным выбором для работы с плотным монтажом на печатных платах и тонкими жгутами проводов.
Пробник PCA2030 отличается не только полосой пропускания 100 МГц (−3 дБ) и временем нарастания ≤3,5 нс, но и сверхнизким уровнем собственного шума (2,5 мА среднеквадратичное значение). При максимальном входном токе 30 А (среднеквадратичное значение) и пиковых значениях до 50 А, погрешность измерений не превышает ±1%. Устройство обладает улучшенной помехозащищенностью от внешних магнитных полей (влияние менее 5 мА в поле 400 А/м), что выгодно отличает его при работе в условиях сильных электромагнитных помех. Пробник незаменим при анализе высокоскоростных интерфейсов питания процессоров, тестировании DC-DC преобразователей с высокой частотой переключения и отладке чувствительных аналоговых узлов. Устройство питается непосредственно от BNC-входа осциллографа (через встроенный терминатор) и поставляется в комплекте с удобным кейсом для хранения.
Технические характеристики Rigol PCA2030
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC до 100 МГц (−3 дБ) |
| Время нарастания | ≤3,5 нс |
| Макс. непрерывный входной ток | 30 А (среднеквадратичное значение) |
| Макс. пиковое значение тока | 50 А (непрерывный режим) |
| Коэффициент преобразования (чувствительность) | 0,1 В/А (100 мВ/А) |
| Погрешность амплитуды | ±1,0% от показаний ±1 мВ (при ≤30 А) |
| Собственный шум | ≤2,5 мА (среднеквадратичное значение) |
| Диаметр измеряемого проводника | 5 мм (изолированный проводник) |
| Длина кабеля | ≈1,5 м |
| Габариты датчика | 175×18×40 мм |
| Масса | ≈240 г |
