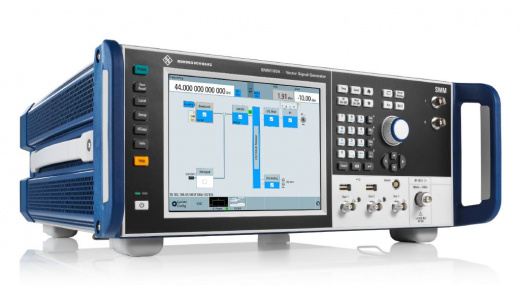

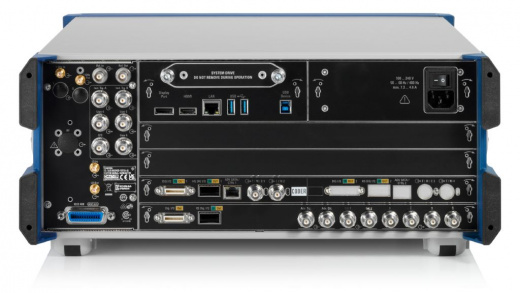

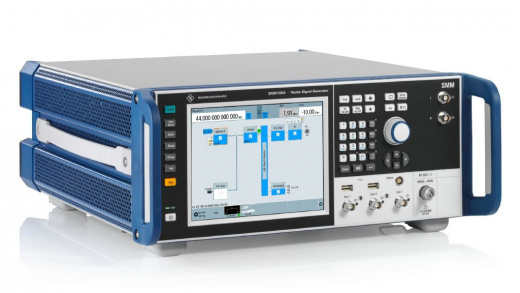

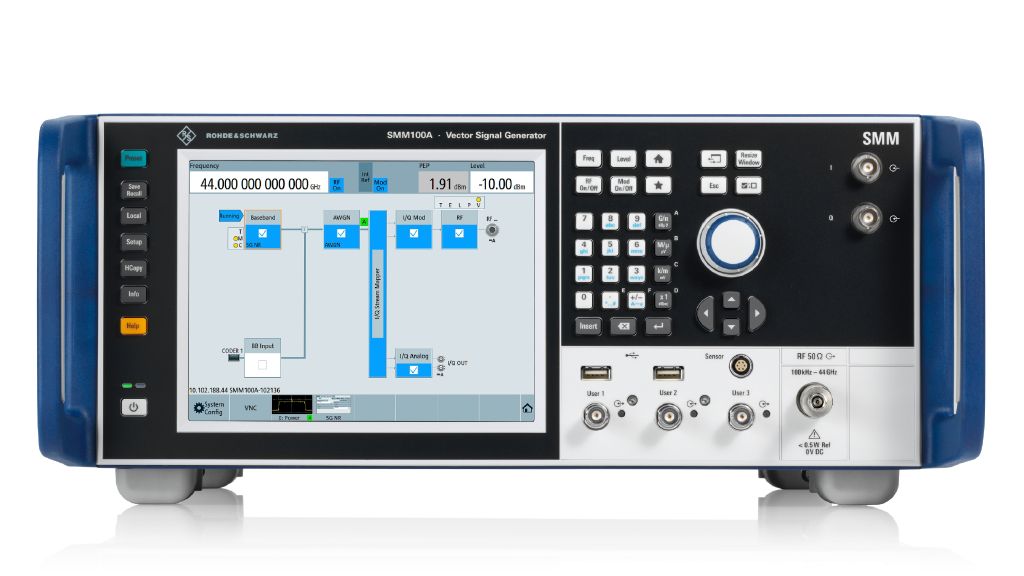

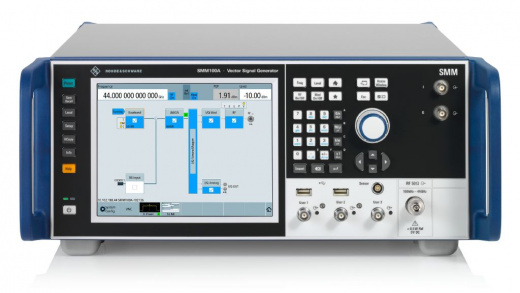

Векторный генератор сигналов R&S SMM100A — высокоточный прибор для генерации СВЧ‑сигналов с цифровой модуляцией. Охватывает частоты до 44 ГГц, обеспечивает выходную мощность до +18 дБм, поддерживает широкую полосу модуляции (до 1 ГГц) и различные стандарты связи (5G NR, WLAN, Bluetooth и др.).
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Векторный генератор сигналов R&S SMM100A: высокоточный инструмент для сложных задач
Векторный генератор сигналов R&S SMM100A — это профессиональное измерительное оборудование, предназначенное для формирования высококачественных аналоговых и цифровых модулированных сигналов в широком частотном диапазоне. Прибор находит применение в научно‑исследовательских лабораториях, на производственных предприятиях и в центрах сертификации, где требуется генерация сигналов с прецизионными параметрами для тестирования радиоэлектронной аппаратуры.
Устройство сочетает в себе высокую производительность, гибкость настройки и надёжность, позволяя создавать сигналы сложной структуры с минимальными искажениями. Принцип работы основан на цифровом синтезе сигналов с последующей аналоговой фильтрацией и усилением: внутренние ЦАП формируют сигнал заданной формы, который затем обрабатывается и выводится на выходной разъём с заданными амплитудными и частотными характеристиками.
Технические характеристики R&S SMM100A
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 100 кГц до 44 ГГц |
| Внутренняя полоса ВЧ-модуляции | до 1 ГГц |
| Фазовый шум SSB | −129 дБн/Гц смещение 20 кГц (при 1 ГГц). |
| Диапазон уровня сигнала | от -120 дБм до +18 дБм |
| Подавление зеркального канала, в полосе модуляции | 40 дБ |
| Неравномерность АЧХ в полосе модуляции | 1 дБ |
| Подавление несущей, в диапазоне частот (от 250 МГц до 19,5 ГГц) | не менее 55 дБ |
| Вес | 20,1 кг |
Области применения R&S SMM100A
- Разработка и тестирование радиопередатчиков: проверка линейности, стабильности и спектральных характеристик передающих устройств.
- Калибровка приёмных трактов: генерация эталонных сигналов для настройки чувствительности и избирательности приёмников.
- Исследования в области беспроводной связи: моделирование сигналов 5G, Wi‑Fi 6, спутниковых систем и др.
- Военная и аэрокосмическая техника: тестирование РЛС, систем навигации и средств РЭБ в условиях, близких к реальным.
- Сертификация оборудования: создание стандартизированных тестовых сигналов для подтверждения соответствия нормам EMI/EMC.
Ключевые особенности и функции R&S SMM100A
- Высокая спектральная чистота. Низкий фазовый шум и минимальные паразитные составляющие обеспечивают точность воспроизведения сигналов. Это критично при тестировании чувствительных приёмников и измерении параметров модуляции.
- Поддержка многоканальных конфигураций. Возможность синхронизации нескольких генераторов для создания MIMO‑систем или имитации пространственно распределённых источников сигнала.
- Быстрая перестройка параметров. Время переключения частоты и уровня сигнала составляет единицы миллисекунд, что ускоряет автоматизированные тестовые сценарии.
- Цифровая модуляция. Поддержка стандартных схем: QPSK, 16/64/256‑QAM, π/4‑DQPSK, GFSK и др. Пользователь может загружать собственные I/Q‑данные через интерфейс или создавать сигналы с помощью встроенного редактора.
- Генерация стандартных сигналов. Предустановленные шаблоны для LTE, 5G NR, WLAN (802.11a/b/g/n/ac/ax), Bluetooth, GNSS. Это сокращает время настройки при проверке совместимости устройств.
- Имитация каналов связи. Встроенные модели замираний (Rayleigh, Rician), доплеровского сдвига, многолучевого распространения. Функция позволяет тестировать устойчивость аппаратуры к реальным условиям радиоэфира.
- Анализ сигналов. Встроенный анализатор спектра и векторный анализатор сигналов для контроля качества генерируемого сигнала без привлечения дополнительного оборудования.
- Автоматизация и удалённое управление. Поддержка протоколов SCPI, LAN (LXI), USB и GPIB. Возможность интеграции в тестовые системы на базе LabVIEW, MATLAB или Python через API.
- Гибкость модульного построения. Расширение функционала за счёт опциональных модулей: усилители мощности, умножители частоты, блоки синхронизации. Конфигурация адаптируется под конкретные задачи пользователя.
- Калибровка и метрология. Встроенная система самокалибровки и поддержка внешних эталонов. Соответствие международным стандартам (например, IEC, IEEE) для использования в сертифицированных лабораториях.
- Работа с произвольными сигналами. Загрузка пользовательских I/Q‑последовательностей длиной до сотен миллионов точек. Поддержка форматов CSV, binary, а также интеграция с ПО для моделирования сигналов.
Дополнительные опции R&S SMM100A
| Опция и номер заказа | Описание |
|---|---|
|
R&S®SMM-B1006 1440.9009.02 |
100 кГц до 6 ГГц |
|
R&S®SMM-B1007 1440.9109.02 |
100 кГц до 7,5 ГГц |
|
R&S®SMM-B1012 1440.9209.02 |
100 кГц до 12,75 ГГц |
|
R&S®SMM-B1020 1440.9309.02 |
100 кГц до 20 ГГц |
|
R&S®SMM-B1031 1440.9409.02 |
100 кГц до 31,8 ГГц |
|
R&S®SMM-B1044 1440.9509.02 |
100 кГц до 44 ГГц |
|
R&S®SMM-B1044N 1440.9609.02 |
100 кГц до 44 ГГц, полоса модуляции I/Q и минимальная длительность импульса ограничены |
|
R&S®SMM-B1044O 1441.0305.02 |
100 кГц до 44 ГГц, полоса модуляции I/Q и минимальная длительность импульса ограничены между 31,8 ГГц и 37 ГГц |
|
R&S®SMM-B709 1441.0828.02 |
Низкий фазовый шум |
|
R&S®SMM-K703 1441.1301.02 |
Опорный вход/выход 100 МГц, 1 ГГц с ультранизким уровнем шума |
|
R&S®SMM-K704 1441.1318.02 |
Гибкий опорный вход (от 1 МГц до 100 МГц) |
|
R&S®SMM-K22 1441.1330.02 |
Импульсный модулятор |
|
R&S®SMM-K23 1441.1347.02 |
Высокопроизводительный генератор импульсов |
|
R&S®SMM-K24 1441.1353.02 |
Многофункциональный генератор |
|
R&S®SMM-K720 1441.1324.02 |
АМ/ЧМ/ФМ |
|
R&S®SMM-B90 1440.9709.02 |
Фазовая когерентность |
|
R&S®SMM-K553 1441.1147.02 |
Управление фронтендом |
|
R&S®SMM-K554 1441.1001.02 |
Управление умножителем |
|
R&S®SMM-B9 1440.9809.02 |
Генератор базовой полосы с ARB (64 Мвыб, полоса RF 120 МГц) |
|
R&S®SMM-K511 1441.1260.02 |
Расширение памяти ARB до 512 Мвыб |
|
R&S®SMM-K17 1441.2143.02 |
Дифференциальные аналоговые I/Q выходы |
|
R&S®SMM-K512 1441.1276.02 |
Расширение памяти ARB до 1 Гвыб |
|
R&S®SMM-K513 1441.2120.02 |
Расширение памяти ARB до 2 Гвыб |
|
R&S®SMM-K520 1441.2114.02 |
Расширение базовой полосы реального времени, включая CDM |
|
R&S®SMM-K523 1441.2108.02 |
Расширение базовой полосы до полосы RF 240 МГц |
|
R&S®SMM-K524 1441.2095.02 |
Расширение базовой полосы до полосы RF 500 МГц |
|
R&S®SMM-K525 1441.2089.02 |
Расширение базовой полосы до полосы RF 1 ГГц |
|
R&S®SMM-K80 1441.2066.02 |
Измеритель коэффициента битовых ошибок |
|
R&S®SMM-K507 1441.0934.02 |
Загрузка ARB по Ethernet |
|
R&S®SMM-K508 1441.0892.02 |
Потоковая передача IQ |
|
R&S®SMM-K540 1441.2050.02 |
Отслеживание огибающей |
|
R&S®SMM-K541 1441.2043.02 |
Предыскажения AM/AM, AM/PM |
|
R&S®SMM-K544 1441.2037.02 |
Коррекция частотной характеристики, задаваемая пользователем |
|
R&S®SMM-K548 1441.1130.02 |
Снижение коэффициента амплитуды |
|
R&S®SMM-K575 1441.0834.02 |
Линеаризация RF |
