Фронтенд R&S FE110ST расширяет диапазон генераторов сигналов (R&S SMW200A/SMM100A/SFI100A) до 70–110 ГГц. Обеспечивает калиброванную генерацию сигналов с полосой модуляции до 2 ГГц, аттенюацией 0–40 дБ и выходной мощностью от −40 до +5 дБм.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

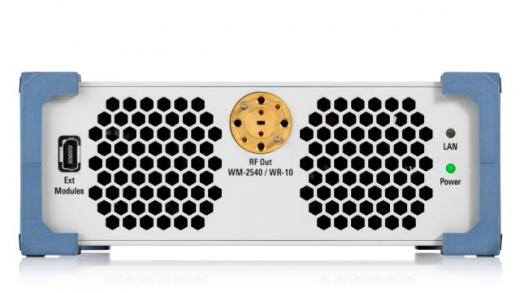

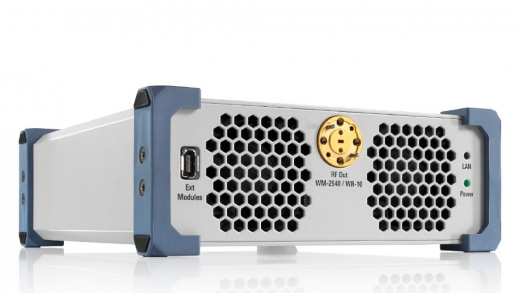

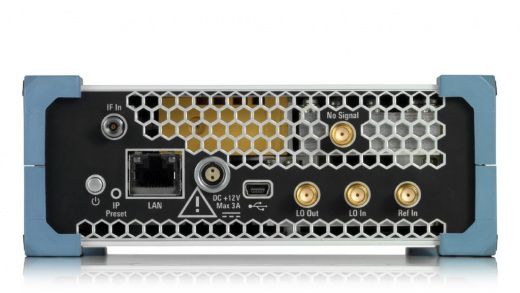

R&S FE110ST (70–110 ГГц): описание и применение

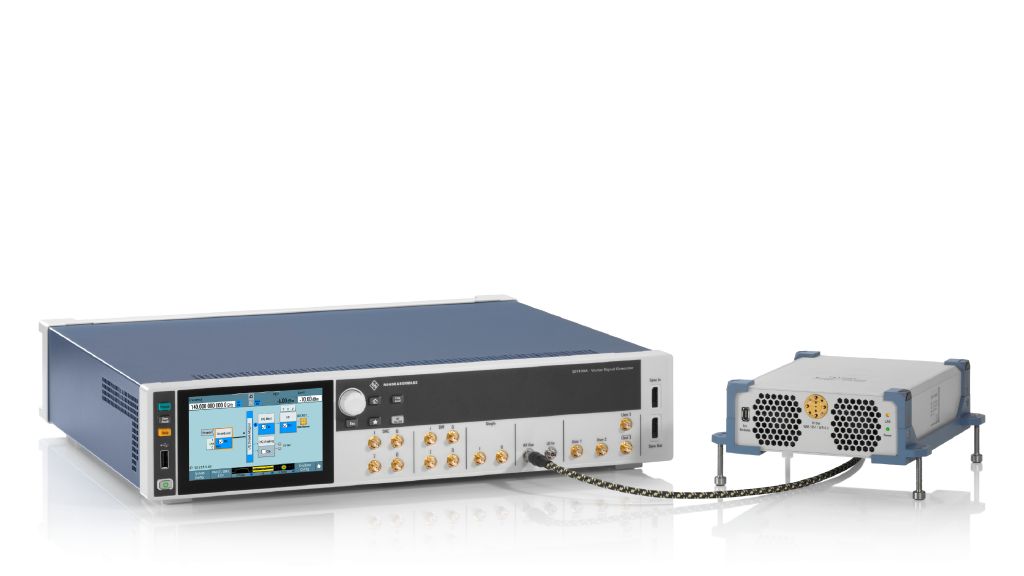

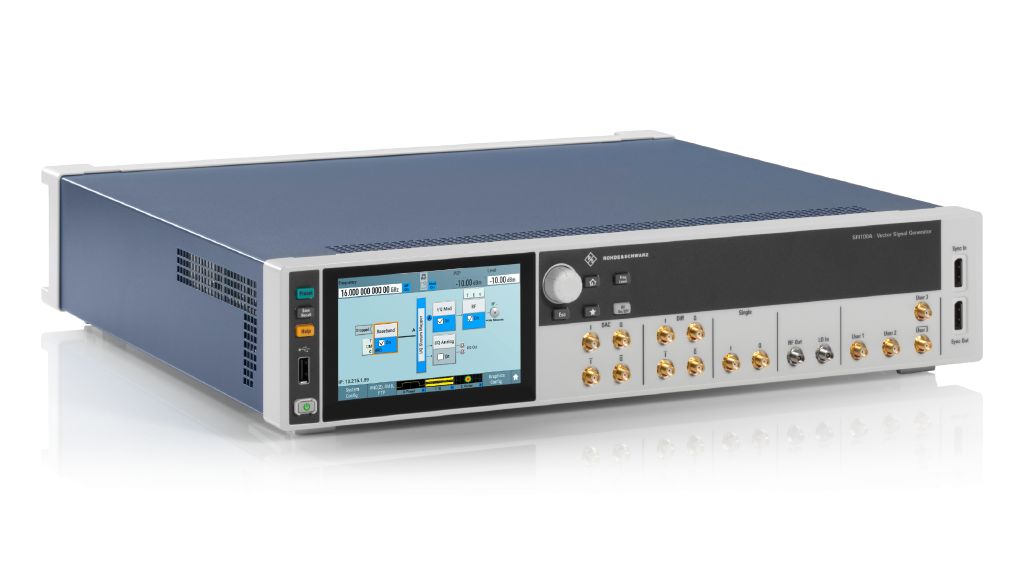

R&S FE110ST — внешний фронтенд от компании Rohde & Schwarz, предназначенный для расширения частотного диапазона генераторов векторных сигналов. Устройство совместимо с моделями R&S SMW200A, R&S SMM100A и R&S SFI100A. После подключения через LAN‑интерфейс фронтенд полностью интегрируется в прошивку базовых приборов, превращая их в генераторы сигналов для диапазона 70–110 ГГц.
Принцип работы основан на передаче корректировочных данных из фронтенда в базовый блок. Это обеспечивает откалиброванное решение, сокращает время на настройку и повышает точность измерений. Компактный дизайн позволяет размещать устройство близко к испытуемому оборудованию (DUT), минимизируя потери в РЧ‑линиях.
Технические характеристики R&S FE110ST
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 70 – 110 ГГц |
| Диапазон перестройки аттенюатора | 0−40 дБ (шаг 1 дБ) |
| Выходная мощность | от -40 дБм до +5 дБм (PEP) |
| Фазовый шум | -90 дБн/Гц на частоте 96,6 ГГц (отстройка 10 кГц) |
| Тип разъёма входов (IF) | 2,92 мм (розетка) |
| Интерфейс управления | LAN |
| Вес | 1,66 кг |
Области применения R&S FE110ST
- Автомобильные радары. Тестирование систем следующего поколения для ADAS и автономных транспортных средств.
- Мобильная связь 5G/6G. Генерация и анализ широкополосных сигналов (например, 5G NR с полосой 2 ГГц).
- Спутниковая связь. Работа в миллиметровом диапазоне (диапазон W) для высокоскоростной передачи данных.
- Радиолокационные исследования. Испытания РЛС на частотах 70–110 ГГц.
- Научно‑исследовательские лаборатории. Разработка и верификация устройств для миллиметровых волн, включая эксперименты в области 6G.
Ключевые особенности и функции R&S FE110ST
- Полная калибровка. Каждый экземпляр проходит характеристику на производстве; данные автоматически передаются в базовый блок.
- Простая интеграция. Подключение через LAN, ПЧ и референсную частоту; команды удалённого управления остаются неизменными.
- Высокое качество модуляции. EVM лучше −39 дБ для сигнала 5G NR (полоса 2 ГГц, модуляция QPSK на 88 ГГц).
- Компактный форм‑фактор. Минимизация длины РЧ‑линий и потерь за счёт близкого размещения к DUT.

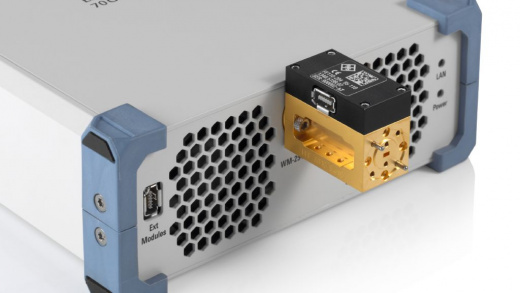

- Гибкость конфигурации. Поддержка внешних полосовых фильтров (например, R&S FE110‑Zxx) и адаптеров (R&S FE110‑Z20).
- Широкая динамическая область. Сохранение качества модуляции в большом диапазоне уровней мощности.
Дополнительные опции R&S FE110ST
| Опция и номер заказа | Описание |
|---|---|
|
R&S®FE110-Z01 1348.5147.02 |
Полосовой фильтр Внешний полосовой фильтр (75–90 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z02 1348.5153.02 |
Полосовой фильтр Внешний полосовой фильтр (80–95 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z03 1348.5160.02 |
Полосовой фильтр Внешний полосовой фильтр (85–105 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z04 1348.5199.02 |
Полосовой фильтр Внешний полосовой фильтр (94-110 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z10 1348.5230.02 |
Полосовой фильтр Внешний полосовой фильтр (70-86 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z11 1348.5247.02 |
Полосовой фильтр Внешний полосовой фильтр (76-92 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z12 1348.5253.02 |
Полосовой фильтр Внешний полосовой фильтр (82-98 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z13 1348.5260.02 |
Полосовой фильтр Внешний полосовой фильтр (88-104 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z14 1348.5276.02 |
Полосовой фильтр Внешний полосовой фильтр (100-115 ГГц) для R&S®FE110ST и R&S®FE110SR |
|
R&S®FE110-Z20 1348.5224.02 |
Волноводный адаптер WR10 Прямой участок волновода. Длина: 40 мм |
|
R&S®SGH110G20 1537.3262.02 |
Стандартная рупорная антенна 75–110 ГГц, 20 дБи, разъем волновод WR10 |
|
R&S®SGH110G25 1538.5852.03 |
Стандартная рупорная антенна 75–110 ГГц, 25 дБи, разъем волновод WR10 |
|
R&S®WCA110 3626.1067.02 |
Волноводно-коаксиальный адаптер, WR10 на 1 мм (female) 75 ГГц – 110 ГГц |
|
R&S®WCA110 3626.1067.03 |
Волноводно-коаксиальный адаптер, WR10 на 1 мм (male) 75 ГГц – 110 ГГц |
|
R&S®WTA-110 3593.3980.02 |
Регулируемый волноводный аттенюатор 75 ГГц – 110 ГГц, волновод WR10 |
|
R&S®ZZA-FE01 1348.5330.02 |
Регулировка высоты фронтенда Комплект для регулировки высоты и монтажа внешних фронтендов. Возможна горизонтальная или вертикальная установка. |
|
R&S®ZCTW 1175.2014.02 |
Динамометрический ключ для винтов волноводных фланцев |
