R&S SMW200A Векторный генератор сигналов
Цена по запросу
Арт. SMW200A
R&S SMW200A — высокопроизводительный векторный генератор сигналов до 67 ГГц. Поддерживает модуляцию до 2 ГГц, эмуляцию MIMO до 8×8 и фейдинга. Идеален для тестирования 5G, Wi‑Fi 7 и других современных стандартов связи.
Характеристики
Госреестр СИ
—
78696-20
Полоса пропускания, МГц
—
800
Диапазон частот
—
100 кГц - 67 ГГц
Разъем
—
1,85 мм (вилка)
Дисплей
—
ЖК-дисплей
Фазовый шум, дБн/Гц
—
-134
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S SMW200A Векторный генератор сигналов
Цена по запросу
Арт. SMW200A
#PROP_TITLE#
—
#PROP_VALUE#

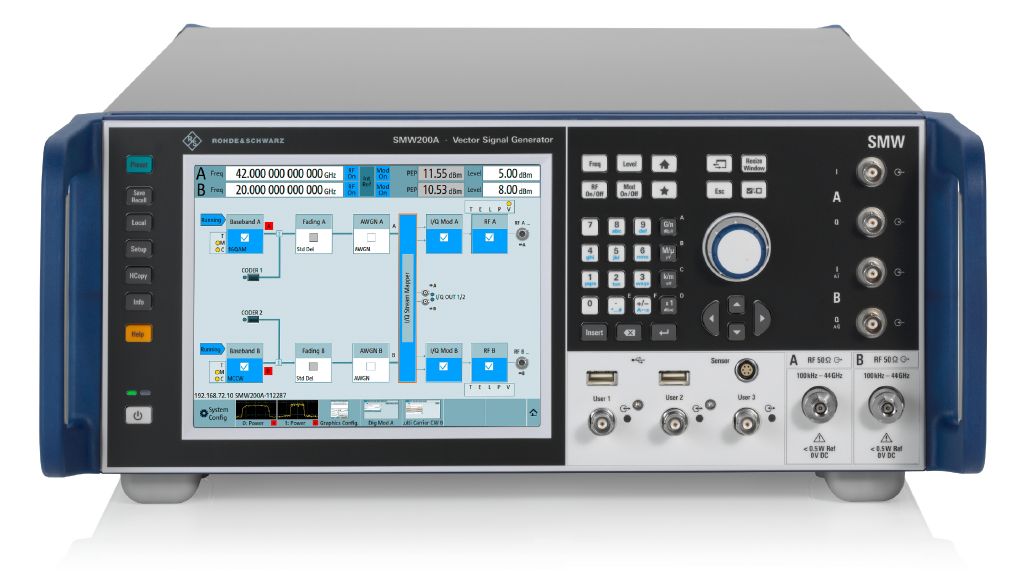

Векторный генератор сигналов R&S SMW200A
Векторный генератор сигналов R&S SMW200A — высокопроизводительный прибор от компании Rohde & Schwarz для формирования сложных модулированных сигналов в широком частотном диапазоне. Устройство предназначено для лабораторных и производственных задач, где требуется прецизионная генерация сигналов с заданными параметрами. Благодаря модульной архитектуре генератор легко адаптируется под конкретные задачи пользователя — от базовых испытаний до моделирования сложных радиоканалов.
Принцип работы прибора основан на цифро‑аналоговом преобразовании: заданные пользователем параметры сигнала обрабатываются цифровым блоком, после чего преобразуются в аналоговый радиочастотный сигнал. Встроенная система коррекции искажений обеспечивает высокую точность воспроизведения формы сигнала даже при сложных видах модуляции.
Технические характеристики R&S SMW200A
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 100 кГц до 67 ГГц ( двухканальный режим до 44 ГГц) |
| Полоса модуляции | 2 ГГц |
| Фазовый шум | -134 дБн/Гц на несущей 1 ГГц при отстройке 20 кГц |
| Точность установки уровня | погрешность: <0,5 дБ, диапазон измерений: -120...+18 дБм |
| Поддерживаемые стандарты | 5G NR, LTE, NB-IoT, eMTC, GSM/EDGE, CDMA2000/1xEV-DO, WIFI |
| Интерфейс управления | USB, LAN, GPIB |
| Вес | 21 кг |
Области применения R&S SMW200A
- Разработка 5G‑оборудования — тестирование базовых станций и пользовательских устройств в условиях, приближённых к реальным.
- Авиационная и космическая промышленность — проверка бортовых радиосистем, спутниковых транспондеров, навигационного оборудования.
- Оборонная сфера — моделирование сигналов радаров, систем РЭБ, тестирование устойчивости связи к помехам.
- Производство электроники — входной контроль компонентов, отладка СВЧ‑модулей, сертификационные испытания.
- Научно‑исследовательские лаборатории — эксперименты в области радиофизики, разработка новых методов модуляции.
Ключевые особенности и функции R&S SMW200A
- Модульная архитектура. Возможность наращивания функционала за счёт дополнительных модулей (например, увеличения полосы модуляции или добавления генераторов помех).
- Генерация широкополосных сигналов с полосой I/Q‑модуляции до 2 ГГц. Позволяет создавать сложные сценарии с несколькими несущими, включая агрегирование частот в LTE‑Advanced.
- Встроенные функции. Блок модулирующих сигналов включает: кодер реального времени, генератор сигналов произвольной формы, возможность суммирования сигналов, сдвига частоты и регулировки фазово‑мощностных соотношений.
- Гибкие конфигурации варьируются от одноканального генератора до многоканального тестера MIMO‑приёмников, что сокращает потребность в дополнительном оборудовании при сложных измерениях
- Многоканальность. Поддержка до двух независимых RF‑трактов с фазовой когерентностью, позволяющая моделировать MIMO‑системы.
- Встроенные сценарии модуляции. Предустановленные шаблоны для стандартов 5G, Wi‑Fi, спутниковой связи, сокращающие время настройки.
- Интеграция с ПО. Управление через SCPI‑команды, поддержка MATLAB, LabVIEW и фирменного пакета R&S InstrumentView.
Дополнительные опции R&S SMW200A
| Опция и номер заказа | Описание |
|---|---|
| R&S®SMW-B1003 (1428.4700.02) | 100 кГц до 3 ГГц (Путь A) |
| R&S®SMW-B1006 (1428.4800.02) | 100 кГц до 6 ГГц (Путь A) |
| R&S®SMW-B1007 (1428.7700.02) | 100 кГц до 7,5 ГГц (Путь A) |
| R&S®SMW-B1012 (1428.4900.02) | 100 кГц до 12,75 ГГц (Путь A) |
| R&S®SMW-B1020 (1428.5107.02) | 100 кГц до 20 ГГц (Путь A) |
| R&S®SMW-B1031 (1428.5307.02) | 100 кГц до 31,8 ГГц (Путь A) |
| R&S®SMW-B1040 (1428.8506.02) | 100 кГц до 40 ГГц (Путь A) |
| R&S®SMW-B1040N (1428.8606.02) | 100 кГц до 40 ГГц (Путь A) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B1044 (1428.5507.02) | 100 кГц до 44 ГГц (Путь A) |
| R&S®SMW-B1044N (1428.5407.02) | 100 кГц до 44 ГГц (Путь A) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B1044O (1442.0144.02) | 100 кГц до 44 ГГц (Путь A) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B1056 (1438.9357.02) | 100 кГц до 56 ГГц (Путь A) |
| R&S®SMW-B1056N (1438.9457.02) | 100 кГц до 56 ГГц (Путь A) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B1056O (1442.0244.02) | 100 кГц до 56 ГГц (Путь A) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B1067 (1428.8106.02) | 100 кГц до 67 ГГц (Путь A) |
| R&S®SMW-B1067N (1428.8306.02) | 100 кГц до 67 ГГц (Путь A) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B1067O (1442.0344.02) | 100 кГц до 67 ГГц (Путь A) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B2003 (1428.5707.02) | 100 кГц до 3 ГГц (Путь B) |
| R&S®SMW-B2006 (1428.5807.02) | 100 кГц до 6 ГГц (Путь B) |
| R&S®SMW-B2007 (1428.7900.02) | 100 кГц до 7,5 ГГц (Путь B) |
| R&S®SMW-B2012 (1438.8950.02) | 100 кГц до 12,75 ГГц (Путь B) |
| R&S®SMW-B2020 (1428.6103.02) | 100 кГц до 20 ГГц (Путь B) |
| R&S®SMW-B2031 (1438.8750.02) | 100 кГц до 31,8 ГГц (Путь B) |
| R&S®SMW-B2044 (1438.8350.02) | 100 кГц до 44 ГГц (Путь B) |
| R&S®SMW-B2044N (1438.8550.02) | 100 кГц до 44 ГГц (Путь B) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B2044O (1442.0444.02) | 100 кГц до 44 ГГц (Путь B) Полоса модуляции I/Q и минимальная длительность импульса ограничены |
| R&S®SMW-B709 (1428.7300.02) | Низкий фазовый шум (Путь A) |
| R&S®SMW-B710 (1428.6503.02) | Улучшенный фазовый шум вблизи несущей (Путь A) |
| R&S®SMW-B711 (1428.6703.02) | Сверхнизкий фазовый шум (Путь A) |
| R&S®SMW-B719 (1428.7500.02) | Низкий фазовый шум (Путь B) |
| R&S®SMW-B720 (1428.6903.02) | Улучшенный фазовый шум вблизи несущей (Путь B) |
| R&S®SMW-B721 (1428.7100.02) | Сверхнизкий фазовый шум (Путь B) |
| R&S®SMW-K703 (1413.7380.02) | 100 МГц, 1 ГГц сверхнизкошумный опорный вход/выход |
| R&S®SMW-K704 (1414.6541.02) | Гибкий опорный вход (1 МГц до 100 МГц) |
| R&S®SMW-K22 (1413.3249.02) | Импульсный модулятор |
| R&S®SMW-K23 (1413.3284.02) | Высокопроизводительный генератор импульсов |
| R&S®SMW-K24 (1413.3332.02) | Многофункциональный генератор |
| R&S®SMW-K720 (1413.7438.02) | AM/FM/φM |
| R&S®SMW-B90 (1413.5841.02) | Фазовая когерентность |
| R&S®SMW-K553 (1414.6758.02) | Управление фронтендом |
| R&S®SMW-B81 (1413.5893.02) | Разъёмы на задней панели для RF Пути A (3/6 ГГц) и I/Q |
| R&S®SMW-B82 (1413.5941.02) | Разъёмы на задней панели для RF Пути B (3/6 ГГц) |
| R&S®SMW-B83 (1414.0937.02) | Разъёмы на задней панели для RF Пути A (20/31,8/40 ГГц) и I/Q |
| R&S®SMW-B84 (1414.1033.02) | Разъёмы на задней панели для RF Пути B (20 ГГц) |
Основная информация
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
78696-20
Размер (ВхШхГ), см
19,2х43,5х46
Вес, кг
21
Технические характеристики
Полоса пропускания, МГц
800
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
100 кГц - 67 ГГц
Разъем
1,85 мм (вилка)
Дисплей
ЖК-дисплей
Фазовый шум, дБн/Гц
-134
Выходная мощность
до +18 дБм
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN, GPIB
