Широкополосный усилитель R&S BBA130-E45 с диапазоном 2,5 ГГц - 6 ГГц и мощностью 45 Вт. Идеален для EMC-испытаний, телекоммуникаций и научных исследований. Профессиональное решение с интерфейсом LAN.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Широкополосный усилитель R&S BBA130‑E45: применение и возможности
Широкополосный усилитель R&S BBA130-E45 разработан для профессиональных применений, требующих повышенной мощности в расширенном частотном диапазоне. Модель демонстрирует превосходные характеристики линейности и эффективности, обеспечивая надежную работу в различных условиях эксплуатации. Усилитель оснащен защитой от повреждения, что позволяет использовать его в продолжительных рабочих циклах. Устройство поддерживает различные интерфейсы управления, обеспечивая гибкость интеграции в существующие измерительные комплексы.
Принцип работы основан на многокаскадной схеме усиления с автоматической компенсацией нелинейных искажений. Прибор принимает входной сигнал в заданном частотном диапазоне, усиливает его до требуемого уровня мощности с минимальными искажениями, затем передаёт на выходную нагрузку через высоконадёжные ВЧ‑разъёмы. Встроенная система термостабилизации поддерживает оптимальный температурный режим работы активных компонентов.
Технические характеристики R&S BBA130-E45
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 2,5 ГГц до 6,0 ГГц |
| Выходная мощность | 45 Вт |
| Входной/выходной импеданс | 50 Ом |
| Возможные типы модуляции | АМ, ЧМ, ФМ, ИМ |
| Интермодуляция третьего порядка (IM3) | ном. < –20 дБн |
| Диапазон регулировки усиления | > 15 дБ |
| Гармоники (при 70 Вт, класс А) | < –20 дБн |
| Паразитный сигнал | макс. -65 дБн |
Области применения R&S BBA130-E45
- Радиочастотные испытания: тестирование RF компонентов и систем.
- Военные применения: использование в системах связи и радиолокации.
- Спутниковая связь: усиление сигналов в наземных станциях.
- Медицинское оборудование: применение в диагностических системах.
Ключевые особенности и возможности R&S BBA130-E45
- Широкий частотный диапазон. Устройство работает в двух диапазонах от 2,5 ГГц до 6 ГГц, что делает его универсальным решением для радиочастотных приложений — от телекоммуникационных систем до радиолокационных комплексов.
- Высокая выходная мощность. Номинальная мощность составляет 45 Вт, обеспечивая эффективное усиление сигнала без искажений.
- Низкий уровень паразитных сигналов. Максимальный уровень паразитного сигнала не превышает −65 дБн, а гармонические искажения составляют −23 дБн. Это обеспечивает чистоту выходного сигнала и минимизирует помехи в смежных каналах.
- Поддержка различных типов модуляции. Усилитель совместим с амплитудной (АМ), частотной (ЧМ), фазовой (ФМ) и импульсной (ИМ) модуляцией, что расширяет сферу его применения — от тестовых систем до полевых радиостанций.
- Устойчивость к рассогласованию. Устройство сохраняет работоспособность при 100 % рассогласовании по входу и выходу, что критично для эксплуатации в условиях нестабильной нагрузки.
- Система воздушного охлаждения. Эффективный теплоотвод предотвращает перегрев при длительной работе.
Дополнительные опции R&S BBA130-E45
| Опция и номер заказа | Описание |
|---|---|
| R&S®BBA-B101 (5355.8250.02) | Дистанционное управление по GPIB. Внешний преобразователь |
| R&S®BBA-B101 (5355.8250.03) | Дистанционное управление по GPIB. Для стоек высотой до 30 HU |
| R&S®BBA-B101 (5355.8250.04) | Дистанционное управление по GPIB. Для стоек выше 30 HU |

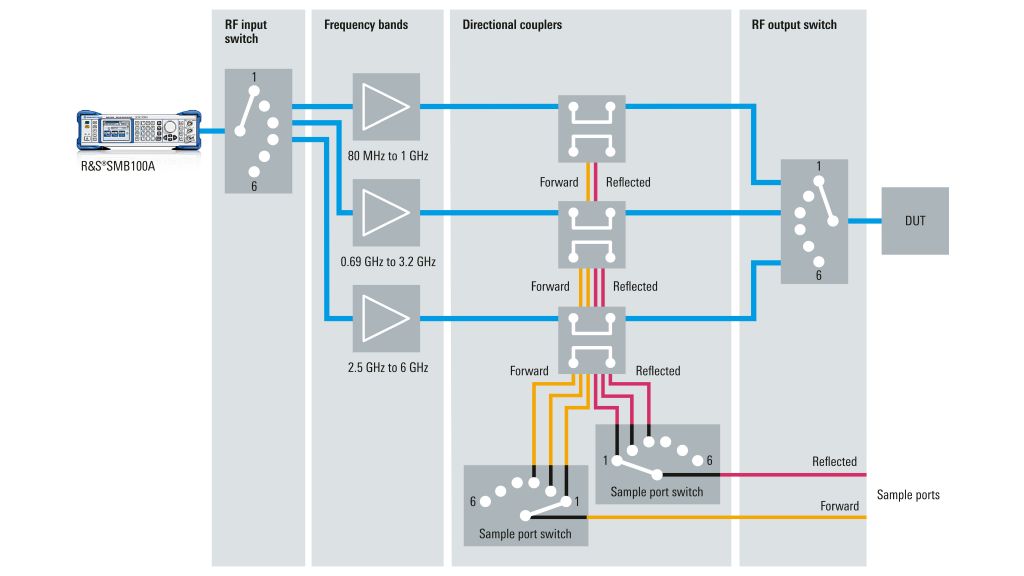

| R&S®BBA-B110 (5355.8866.02) | Входной переключатель ВЧ (1:2 или 2:1, N). Последние две цифры номера заказа зависят от конфигурации системы |
| R&S®BBA-B116 (5355.8950.02) | Входной переключатель ВЧ (1:6, N) |
| R&S®BBA-B120 (5355.8795.02) | Выходной переключатель ВЧ (2:1 или 1:2, N). Последние две цифры номера заказа зависят от конфигурации системы |
| R&S®BBA-B121 (5355.8895.02) | Выходной переключатель ВЧ (2:2, 7/16). Последние две цифры номера заказа зависят от конфигурации системы |
| R&S®BBA-B122 (5355.8989.02) | Выходной переключатель ВЧ (2:2, 7/8" EIA) |
| R&S®BBA-B123 (5355.8943.02) | Выходной переключатель ВЧ (2:2, 1 5/8" EIA) |
| R&S®BBA-B126 (5355.8995.02) | Выходной переключатель ВЧ (6:1, N) |
| R&S®BBA-B130 (5355.8114.02) | Быстрое отключение усилителя. Для применения в диапазоне частот выше 3 МГц |
| R&S®BBA-B132 (5353.9236.03) | Защита входа от постоянной составляющей (N) |
| R&S®BBA-B140 (5355.8837.02) | Контрольные порты ВЧ-сигналов в прямом направлении/отраженных ВЧ-сигналов (N на передней панели) |
| R&S®BBA-B140 (5355.8837.03) | Контрольные порты ВЧ-сигналов в прямом направлении/отраженных ВЧ-сигналов (N на задней панели) |
| R&S®BBA-B141 (5355.8850.02) | Контрольные порты для обнаруженных сигналов в прямом направлении/отраженных сигналов (N на передней панели) |
| R&S®BBA-B141 (5355.8850.03) | Контрольные порты для обнаруженных сигналов в прямом направлении/отраженных сигналов (N на задней панели) |
| R&S®BBA-B142 (5355.8872.02) | Коммутатор контрольных портов (два порта, N на передней панели) |
| R&S®BBA-B142 (5355.8872.03) | Коммутатор контрольных портов (два порта, N на задней панели) |
| R&S®BBA-B160 (5355.8889.02) | Прозрачный ввод-вывод |
