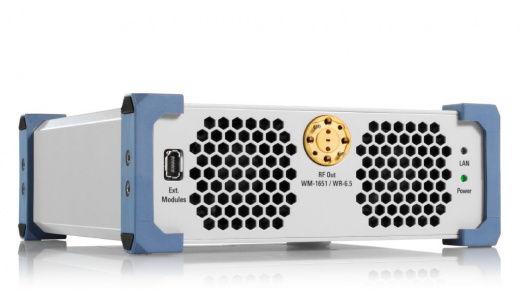

Фронтенд R&S FE170ST: высокоточное решение для измерительных систем

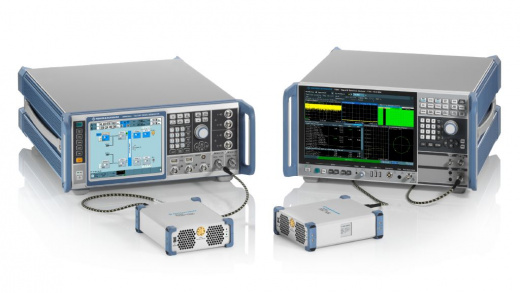

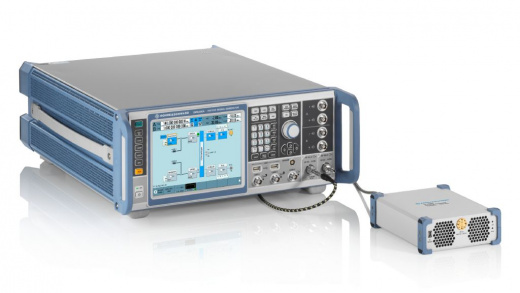

R&S FE170ST — внешний фронтенд от компании Rohde & Schwarz для работы в D‑диапазоне (110–175 ГГц). Устройство расширяет частотный диапазон векторных генераторов сигналов (например, R&S SMW200A и R&S SMM100A), позволяя генерировать высокочастотные сигналы для исследований и разработок в области перспективных телекоммуникационных систем. Принцип работы основан на преобразовании частоты: фронтенд принимает сигнал от базового генератора, повышает его частоту до диапазона 110–175 ГГц и выдаёт на выход.
Фронтенд полностью откалиброван на производстве: при подключении по LAN данные коррекции автоматически передаются на базовый блок. Это исключает ручную настройку, снижает трудозатраты и повышает точность измерений. Компактная конструкция позволяет размещать устройство близко к испытуемому объекту, минимизируя потери в ВЧ‑линиях.
Технические характеристики R&S FE170ST
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 110–170 ГГц (превышение диапазона 170-175 ГГц) |
| Полоса радиочастот | 10 ГГц |
| Полоса пропускания | 2 ГГц |
| Выходная мощность | от -145 дБм до 30 дБм |
| Фазовый шум | -118 дБн/Гц при отстройке 1 МГц |

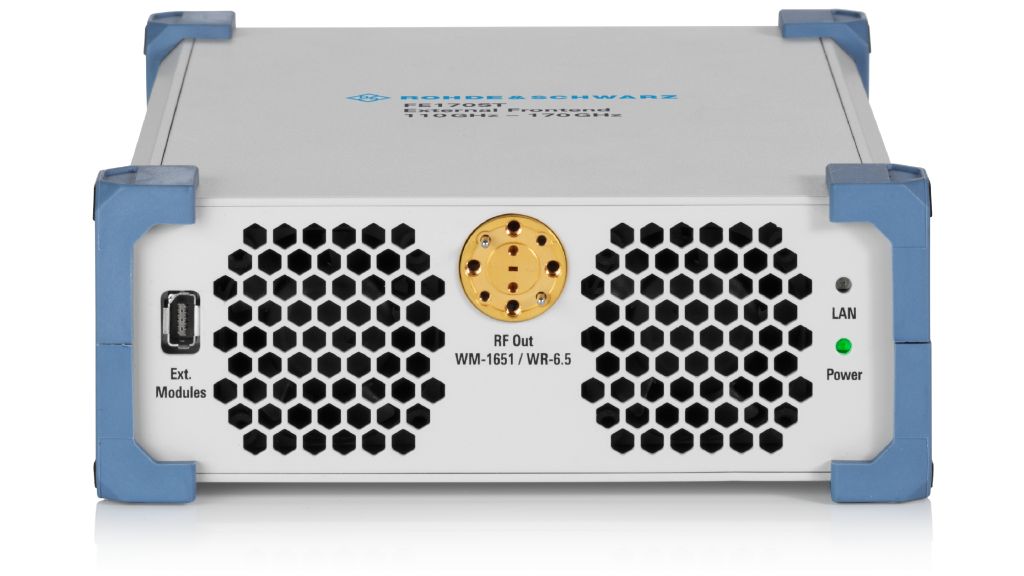

| Тип выходного разъёма | волновод WR 6,5 |
| Интерфейс управления | LAN, IF, REF |
| Вес | 1,66 кг |
Области применения R&S FE170ST
- Разработка 6G — тестирование оборудования для будущих поколений мобильной связи в D‑диапазоне.
- Автомобильные радары — создание и анализ сигналов для высокоточных радиолокационных систем.
- Исследования субТГц‑диапазона — изучение свойств сигналов на частотах выше 100 ГГц.
- Тестирование антенных систем — измерения в эфирных условиях с прямым креплением антенны к разъёму волновода R&S WR6,5.
- Лабораторные испытания — генерация широкополосных модулированных сигналов для верификации ВЧ‑устройств.
Ключевые особенности и функции R&S FE170ST
- Широкополосный приём: охватывает практически весь радиочастотный спектр, от низкочастотных служб до миллиметровых волн.
- Полная калибровка: данные коррекции хранятся в устройстве и автоматически передаются на базовый генератор, обеспечивая точность измерений.

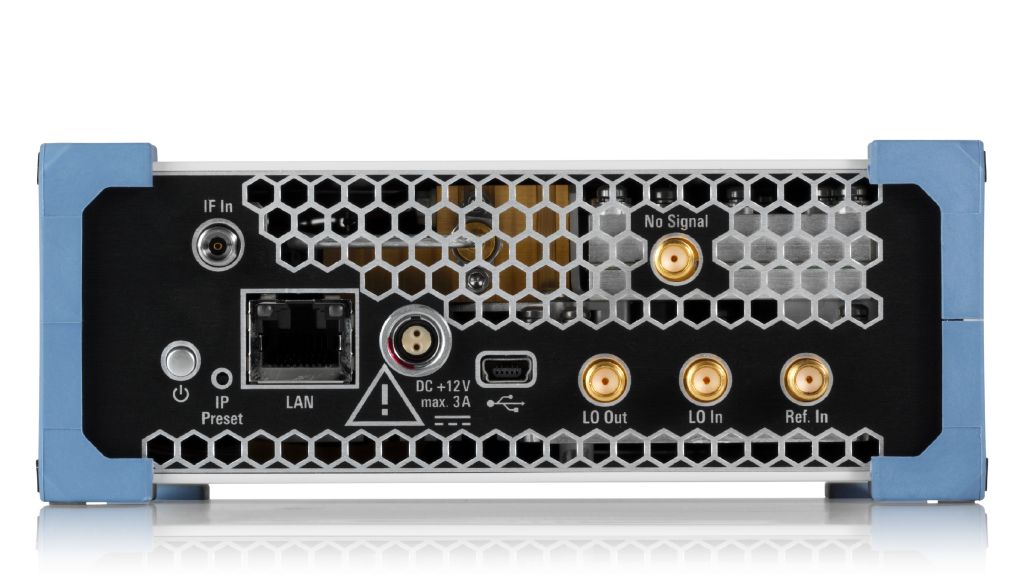

- Простота интеграции: подключение через LAN, IF или REF; управление из интерфейса генератора.
- Автоматизация: отсутствие необходимости программировать несколько приборов.
- Высокое качество модуляции: например, для сигнала 5G NR (полоса 2 ГГц) вектор ошибок лучше −36 дБ (на 144 ГГц).
- Компактность: малое расстояние до испытуемого устройства снижает потери и улучшает качество сигнала.

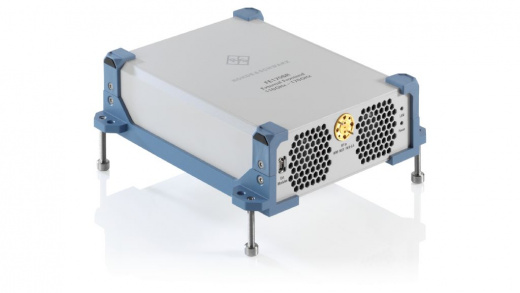

- Гибкость монтажа: универсальные точки крепления и регулируемые опоры.
Дополнительные опции R&S FE170ST
| Опция и номер заказа | Описание |
|---|---|
|
R&S®FE170-Z01 1347.9532.02 |
Полосовой фильтр Внешний полосовой фильтр (110-136 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z02 1347.9549.02 |
Полосовой фильтр Внешний полосовой фильтр (126-153 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z03 1347.9555.02 |
Полосовой фильтр Внешний полосовой фильтр (143-170 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z04 1348.7656.02 |
Полосовой фильтр Внешний полосовой фильтр (160-175 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z10 1347.9661.02 |
Полосовой фильтр Внешний полосовой фильтр (110-126.25 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z11 1347.9678.02 |
Полосовой фильтр Внешний полосовой фильтр (116.25-132.5 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z12 1347.9684.02 |
Полосовой фильтр Внешний полосовой фильтр (122.5-138.75 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z13 1347.9690.02 |
Полосовой фильтр Внешний полосовой фильтр (128.75-145 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z14 1348.7610.02 |
Полосовой фильтр Внешний полосовой фильтр (135-151.25 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z15 1348.7627.02 |
Полосовой фильтр Внешний полосовой фильтр (141.25-157.5 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z16 1348.7633.02 |
Полосовой фильтр Внешний полосовой фильтр (147.5-163.75 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z17 1348.7640.02 |
Полосовой фильтр Внешний полосовой фильтр (153.75-170 ГГц) для R&S®FE170ST и R&S®FE170SR |
|
R&S®FE170-Z20 1347.9655.02 |
Волноводный адаптер R&S®WR6.5 Прямой участок волновода. Длина: 40 мм |
|
R&S®FE170-Z50 1347.9584.02 |
Усилитель передатчика 110-170 ГГц Внешний усилитель (110-170 ГГц) для повышающего преобразователя FE170ST |
|
R&S®SGH170G20 1537.3327.02 |
Стандартная рупорная антенна 110–170 ГГц, 20 дБи |
|
R&S®ZZA-FE01 1348.5330.02 |
Регулировка высоты фронтенда Комплект для регулировки высоты и монтажа внешних фронтендов. Возможна горизонтальная или вертикальная установка. |
|
R&S®ZCTW 1175.2014.02 |
Динамометрический ключ для винтов волноводных фланцев |
