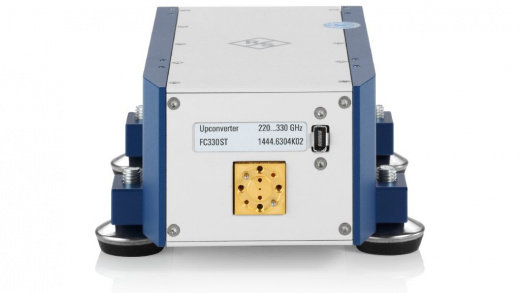

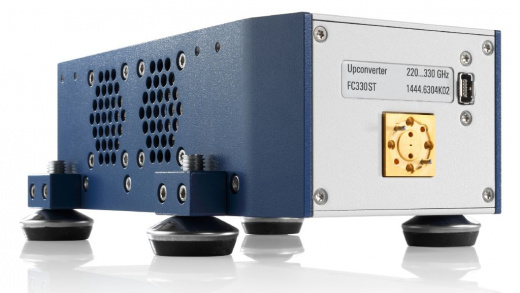

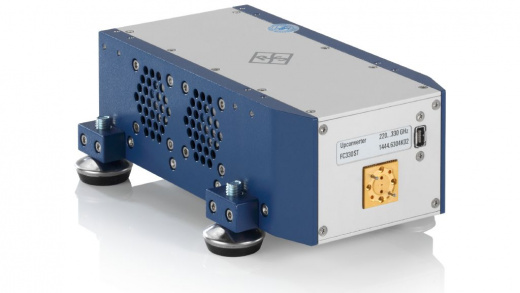

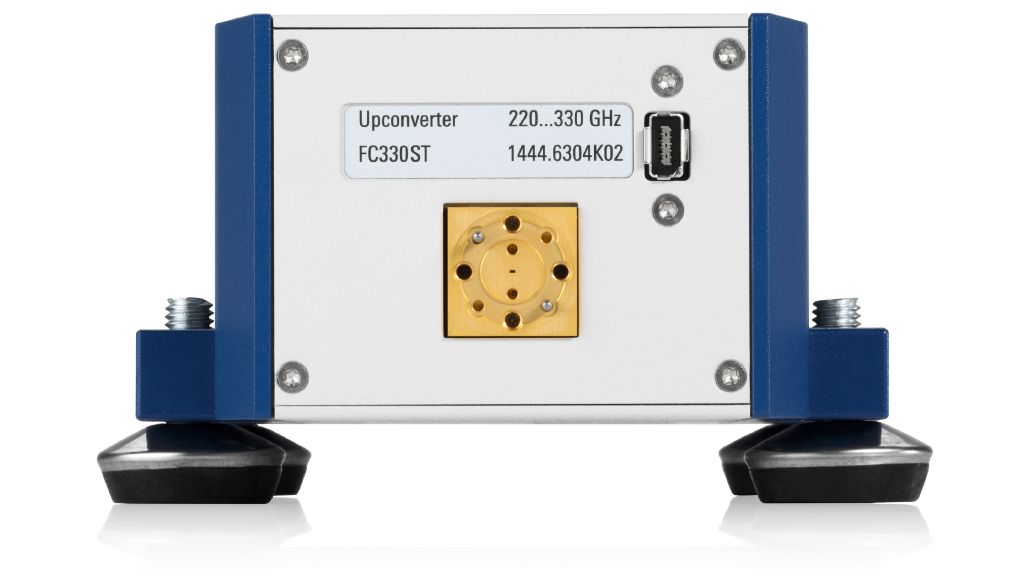

Преобразователь частоты R&S FC330ST — высокоточное устройство для работы в субтерагерцовом диапазоне (220–330 ГГц). Обеспечивает преобразование сигналов ПЧ, отличается низкими потерями, компактностью и поддержкой внешнего усилителя.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S FC330ST Преобразователь частоты: применение и возможности
Преобразователь частоты R&S FC330ST — высокоточное устройство для работы в субтерагерцовом диапазоне. Прибор предназначен для повышающего и понижающего преобразования сигналов промежуточной частоты (ПЧ) в радиочастотный диапазон 220–330 ГГц (H‑диапазон). Устройство находит применение в передовых исследованиях и разработках, где требуется генерация и анализ сигналов на сверхвысоких частотах. Благодаря высокоэффективному смесителю с минимальными потерями и встроенному усилителю ПЧ, преобразователь обеспечивает высокую точность измерений и улучшенную чувствительность сигнала.
Преобразователь совместим с широким спектром измерительного оборудования, расширяя его частотный диапазон до субтерагерцовых значений. Это делает прибор ценным инструментом для лабораторий и производств, работающих с передовыми радиочастотными технологиями.
Технические характеристики R&S FC330ST
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 220–330 ГГц |
| Диапазон частот гетеродина | 27,5–41,25 ГГц |
| Диапазон промежуточных частот (ПЧ) | 1–35 ГГц |
| Максимальный выходной уровень | −40 дБм (без внешнего усилителя), +8 дБм (с усилителем) |
| Диапазон перестройки аттенюатора | 0–40 дБ (шаг 1 дБ) |
| Тип разъёма измерительного порта | WM‑864/W‑R3,4 |

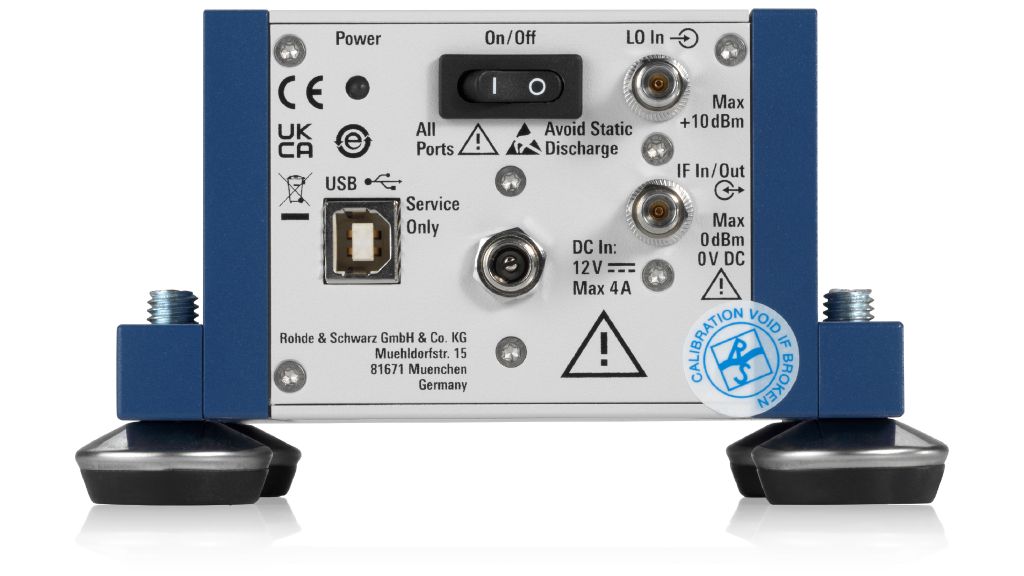

| Интерфейс управления | USB |
| Вес | 1,3 кг |
Области применения R&S FC330ST
- Исследования 6G — тестирование и разработка оборудования для сетей шестого поколения, работающих в субтерагерцовом диапазоне.
- Радиолокационные системы — генерация и анализ высокочастотных сигналов для повышения точности радаров.
- Медицинская визуализация — применение в устройствах диагностики, требующих высокочастотных сигналов.
- Безопасность и оборонная промышленность — разработка систем обнаружения и связи в H‑диапазоне.
- Научные исследования — изучение свойств материалов и физических процессов на частотах до 330 ГГц.
Ключевые особенности и функции R&S FC330ST
- Широкий частотный диапазон. Поддержка H‑диапазона (220–330 ГГц) для современных радиочастотных приложений.
- Сверхширокополосная работа. Диапазон ПЧ до 35 ГГц позволяет передавать и принимать широкополосные сигналы.
- Низкие потери при преобразовании. Высокоэффективный смеситель обеспечивает точность измерений.
- Встроенный усилитель ПЧ. Повышает чувствительность и качество сигнала.

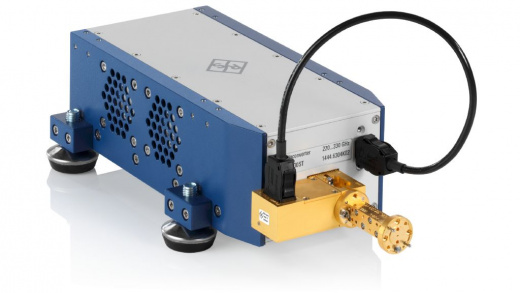

- Внешний усилитель FC330‑Z50. Увеличивает выходную мощность передатчика (до +8 дБм) или улучшает чувствительность приёмника (коэффициент усиления 15 дБ).
- Гибкая фильтрация. Набор из пяти внешних полосовых фильтров (по 30 ГГц) минимизирует помеховые сигналы и устраняет боковые полосы.
- Удобство интеграции. Интерфейс USB и стандартные разъёмы упрощают подключение к измерительному оборудованию.
- Компактность. Настольный корпус малых габаритов подходит для лабораторных и производственных условий.
Дополнительные опции R&S FC330ST
| Опция и номер заказа | Описание |
|---|---|
|
R&S®FC330-Z01 1444.6327.02 |
Полосовой фильтр Внешний полосовой фильтр (220–250 ГГц) для преобразователя FC330ST и FC330SR |
|
R&S®FC330-Z02 1444.6333.02 |
Полосовой фильтр Внешний полосовой фильтр (240–270 ГГц) для преобразователя FC330ST и FC330SR |
|
R&S®FC330-Z03 1444.6340.02 |
Полосовой фильтр Внешний полосовой фильтр (260–290 ГГц) для преобразователя FC330ST и FC330SR |
|
R&S®FC330-Z04 1444.6356.02 |
Полосовой фильтр Внешний полосовой фильтр (280–310 ГГц) для преобразователя FC330ST и FC330SR |
|
R&S®FC330-Z05 1444.6362.02 |
Полосовой фильтр Внешний полосовой фильтр (300–330 ГГц) для преобразователя FC330ST и FC330SR |
|
R&S®FC330-Z20 1444.6385.02 |
Волноводный адаптер WR3.4 Волноводный участок прямой. Длина: 400 мм |
|
R&S®FC330-Z50 1444.6379.02 |
Усилитель 220-330 ГГц Внешний усилитель для преобразователя FC330ST и FC330SR |
|
R&S®SGH330G25 1538.5875.03 |
Стандартная рупорная антенна 220–330 ГГц, 25 дБи, разъем волновод WM-864 (WR3.4) |
|
R&S®WTA-325 3593.4005.02 |
Волноводный регулируемый аттенюатор 220 ГГц – 325 ГГц; волновод WR3.4 |
|
R&S®ZCTW 1175.2014.02 |
Динамометрический ключ для винтов волноводных фланцев |
