R&S FE50DTR Фронтенд

Фронтенд R&S FE50DTR: высокоточное решение для радиоизмерительных задач

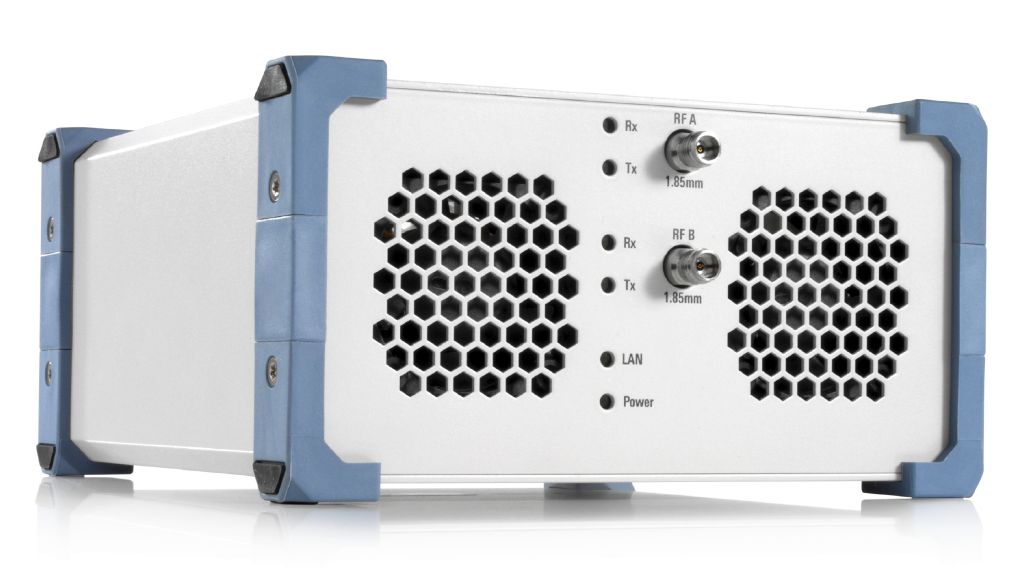

Внешний фронтенд R&S FE50DTR — это высокопроизводительный входной модуль, предназначенный для расширения функциональных возможностей измерительных систем. Устройство служит промежуточным звеном между исследуемым объектом и основным измерительным оборудованием, обеспечивая предварительную обработку радиочастотных сигналов. Благодаря продуманной архитектуре и использованию современных технологий, прибор гарантирует высокую точность измерений в широком диапазоне частот.

Работа устройства основана на принципах активной фильтрации и усиления входных сигналов с последующей их передачей на анализирующее оборудование. Фронтенд адаптирует сигналы к требованиям измерительной системы, минимизируя потери и искажения. Это позволяет получать достоверные данные даже при работе со слабыми или зашумлёнными сигналами.

Технические характеристики R&S FE50DTR

Области применения R&S FE50DTR

• Разработка и тестирование радиооборудования — используется при создании и проверке радиопередатчиков, приёмников и антенн.
• Сертификация устройств — помогает проводить измерения для соответствия стандартам ЭМС и радиочастотного спектра.
• Исследования в области телекоммуникаций — применяется для анализа сигналов в сетях мобильной связи и Wi‑Fi.
• Военная и аэрокосмическая промышленность — обеспечивает точные измерения в условиях жёстких требований к надёжности.
• Образовательные и научные лаборатории — служит инструментом для изучения радиочастотных технологий и проведения экспериментов.

Ключевые особенности и функции R&S FE50DTR

• Расширение частотного диапазона. Прибор позволяет задействовать высокочастотный диапазон (до 50 ГГц) с существующими базовыми устройствами, такими как R&S SMM100A, R&S SMW200A, R&S FSV3000, R&S FSW и R&S RTP.
• Прямое преобразование сигнала. Выполняет прямое преобразование сигнала «вверх» и «вниз» непосредственно у испытуемого устройства (DUT). Это снижает потери в кабельных линиях, повышает чувствительность приёмного тракта и увеличивает мощность на антенне в сценариях OTA (over‑the‑air).
• Два разъёма для тестирования активных компонентов. Конструкция с парой разъёмов упрощает подключение и диагностику активных элементов схем.
• Высокое качество сигнала. Обеспечивается как на передающей, так и на приёмной стороне, что критично для точных измерений в миллиметровом диапазоне.
• Режимы RX и TX с полосой 1 ГГц. Прибор поддерживает приём (RX) и передачу (TX) сигналов в полосе пропускания 1 ГГц, что позволяет проводить двусторонние тесты радиочастотных устройств.
• Низкий уровень шума. В диапазоне 43 ГГц < f ≤ 49 ГГц отображаемый средний уровень шума составляет –150 дБм (типично –153 дБм), что обеспечивает высокую разрешающую способность при слабых сигналах.
• Широкий динамический диапазон. Для выходного сигнала в диапазоне 36 ГГц ≤ fout ≤ 45 ГГц уровень мощности варьируется от –50 дБм до +10 дБм (PEP), что подходит для тестирования как маломощных, так и высокомощных устройств.
• Гибкие референсные входы. Поддерживаются опорные частоты 10 МГц, 640 МГц и 1 ГГц, что позволяет синхронизировать прибор с другими измерительными системами.
• LAN‑интерфейс. Обеспечивает удалённое управление и передачу данных через локальную сеть, упрощая интеграцию в автоматизированные измерительные комплексы.
• Автоматическое включение при подключении питания. Прибор стартует сразу после подачи напряжения +12 В, что сокращает время подготовки к измерениям.
• Поддержка протоколов управления. Устройство совместимо с SSL‑соединением через локальную сеть, что обеспечивает безопасное управление от генераторов векторных сигналов (например, R&S SMW) и анализаторов (например, R&S FSV/A).
• Настройка полосы частот. Доступны режимы, такие как IF High, которые оптимизируют работу с высокочастотными сигналами, увеличивая входную частоту IF на подключённом анализаторе.
