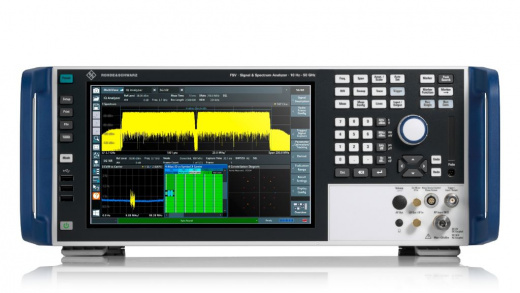

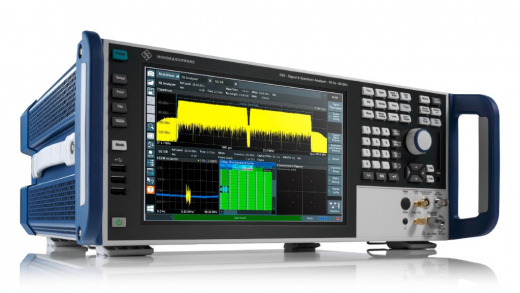

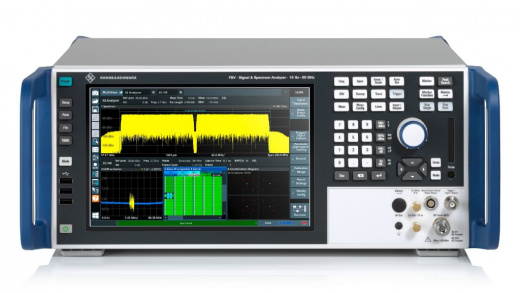

Анализатор спектра R&S FSV3004 - это высокоточный прибор для анализа радиосигналов в диапазоне от 10 Гц до 4 ГГц. Оснащён сенсорным интерфейсом, поддерживает автоматизацию через SCPI-команды и обеспечивает полосу анализа до 200 МГц(опционально). Отличается исключительной скоростью обработки данных и низким фазовым шумом <–114 дБн. Идеален для разработки и тестирования систем связи, включая 5G и IoT, благодаря компактному дизайну и гибкости конфигурации.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
FSV3004 – анализатор спектра Rohde & Schwarz: возможности и применение
Анализатор спектра R&S FSV3004 – высокоточный прибор для измерения и анализа радиочастотных сигналов. Сочетает в себе передовые технологии обработки сигналов, высокую скорость измерений и исключительную точность, что делает его незаменимым инструментом для разработки, производства и обслуживания радиочастотных и СВЧ-устройств.
Анализатор отличается компактным дизайном, удобным интерфейсом и широким набором опций, позволяющих адаптировать его под различные задачи – от базового анализа спектра до сложных измерений модулированных сигналов, включая 5G, Wi-Fi 6E и радиолокационные системы. Благодаря низкому уровню собственных шумов и высокой динамической диапазонности прибор обеспечивает надежные результаты даже при работе со слабыми сигналами.
Основные характеристики FSV3004
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 10 Гц до 4 ГГц |
| Фазовый шум при отстройке от несущей 10 кГц (1 ГГц) | –114 дБн/Гц |
| Ширина полосы анализа | до 200 МГц (опция) |
| DANL (1ГГц) | -162 дБм |
| Разрешающая способность по частоте (RBW) | от 1 Гц до 50 МГц |
| Стабильность опорного генератора (старение) | 1х10-6 |
| Интерфейсы | SCPI, LAN, USB, GPIB |

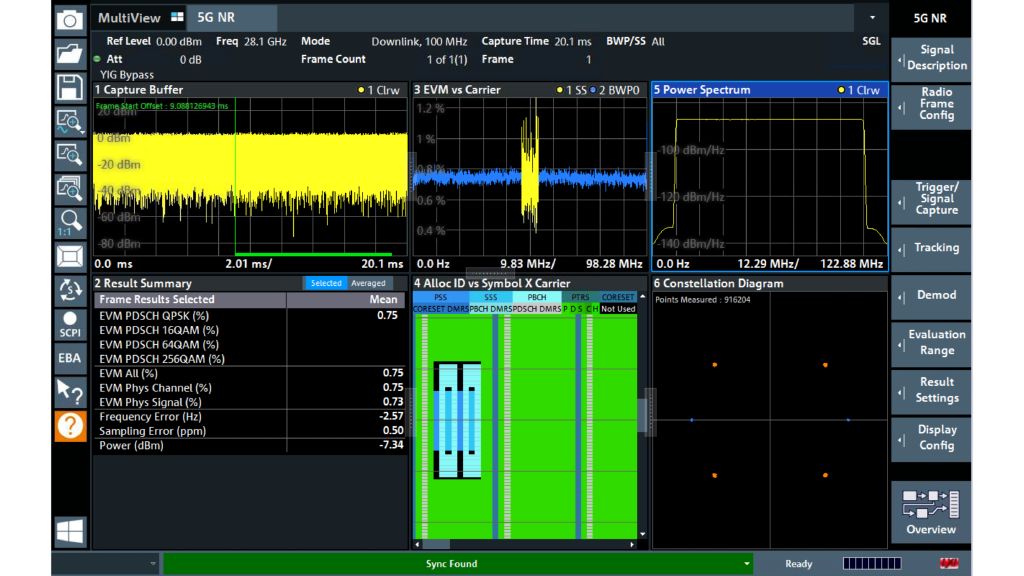

| Поддержка цифровых модуляций | стандарты 5G NR, LTE, WLAN, Bluetooth |
Ключевые особенности FSV3004
- Высокая точность и чувствительность. Благодаря низкому уровню фазового и собственных шумов анализатор обеспечивает точные измерения даже слабых сигналов в условиях высокой зашумленности.
- Широкая полоса анализа. Поддержка полосы до 200 МГц позволяет анализировать широкополосные сигналы, включая 5G NR, Wi-Fi 6E и радарные системы, без потери детализации.
- Быстрая скорость измерений. Оптимизированные алгоритмы обработки сигналов и скорость сканирования до 1,2 ГГц/мс сокращают время тестирования, что критично для производственных линий и сервисных центров.
- Гибкость конфигурации. Прибор поддерживает модульную архитектуру, позволяющую добавлять опции для: анализа цифровых модуляций (LTE, 5G, WLAN), измерений параметров усилителей (ACP, гармоники, интермодуляция), векторного анализа сигналов (с опцией R&S FSV-K70).
- Удобный интерфейс и удаленное управление. Встроенный 10,1-дюймовый сенсорный дисплей, поддержка SCPI-команд и возможность интеграции в автоматизированные измерительные системы упрощают работу оператора.
Области применения FSV3004
- Разработка и тестирование беспроводных систем;
- Производство электронных компонентов (тестирование усилителей, фильтров, смесителей);
- Военная и аэрокосмическая отрасль (анализ радарных сигналов и систем электронной борьбы, испытания бортового радиооборудования);
- Обслуживание и диагностика сетей связи (поиск источников помех в сотовых сетях, мониторинг телевизионных и радиовещательных сигналов)
Аппаратные опции R&S FSV3004
| Продукт / Номер заказа | Описание |
|---|---|
| Производительность | |
|
R&S®FSV3-B4 1330.3794.02 |
Термостатированный опорный кварцевый генератор |
|
R&S®FSV3-B6 1330.3913.02 |
Интерфейс LAN со скоростью 10 Гбит/с (требуется R&S®FSV3-B114) |
|
R&S®FSV3-B8E 1346.4337.02 |
Полоса разрешения до 40 МГц |
|
R&S®FSV3-B11 1330.3865.02 |
Обход ЖИГ-преселектора |
|
R&S®FSV3-B21 1330.4010.02 |
Соединения LO/IF (ГЕТ/ПЧ) для внешних смесителей |
|
R&S®FSV3-B25 1330.4078.02 |
Электронный аттенюатор, с шагом 1 дБ |
|
R&S®FSV3-K703 1330.7502.02 |
Опорная частота 1 ГГц |
|
R&S®FSV3-B114 1330.4910.03 |
Увеличенная вычислительная мощность |
|
R&S®FSV3-B710 1346.4950.04 |
Расширенные функциональные возможности для FSV3004 |
|
R&S®FSV3-B710 1346.4950.07 |
Расширенные функциональные возможности для FSV3007 |
|
R&S®FSV3-B710 1346.4950.13 |
Расширенные функциональные возможности для FSV3013 |
|
R&S®FSV3-B710 1346.4950.30 |
Расширенные функциональные возможности для FSV3030 |
|
R&S®FSV3-B710 1346.4950.43 |
Расширенные функциональные возможности для FSV3044 |
|
R&S®FSV3-B710 1346.4950.50 |
Расширенные функциональные возможности для R&S®FSV3050 |
| Предусилитель | |
|
R&S®FSV3-B24 1330.4049.07 |
ВЧ-предусилитель для моделей 4 и 7,5 ГГц |
|
R&S®FSV3-B24 1330.4049.13 |
ВЧ-предусилитель для моделей 13,6 ГГц |
|
R&S®FSV3-B24 1330.4049.44 |
ВЧ-предусилитель для моделей 44 ГГц |
|
R&S®FSV3-B24 1330.4049.30 |
ВЧ-предусилитель для моделей 30 ГГц |
|
R&S®FSV3-B24 1330.4049.49 |
ВЧ-предусилитель для моделей 50 ГГц |
|
R&S®FSV3-B24 1330.4049.50 |
ВЧ-предусилитель для моделей 50 ГГц (ограничение экспорта) |
| Ширина полосы анализа | |
|
R&S®FSV3-B40 1330.4103.02 |
Ширина полосы анализа 40 МГц |
|
R&S®FSV3-B200 1330.4132.02 |
Ширина полосы анализа 200 МГц |
| Дополнительно | |
|
R&S®FSV3-B1 1330.5700.02 |
Боковые ручки для переноски |
|
R&S®FSV3-B3 1330.3765.02 |
Демодулятор звука |
|
R&S®FSV3-B5 1330.3820.02 |
Дополнительные интерфейсы |
|
R&S®FSV3-B5E 1330.3820.03 |
Дополнительные интерфейсы |
|
R&S®FSV3-B10 1330.3859.02 |
Внешнее управление генератором |
|
R&S®FSV3-B18 1330.4003.02 |
Запасной жесткий диск (требуется опция R&S®FSV3-B20) |
|
R&S®FSV3-B20 1330.3971.02 |
Съемный жесткий диск |
|
R&S®FSV3-B28V 1330.6664.02 |
Управление источниками шума с помощью BNC |
| Аналог мод. сигн. | |
|
R&S®FSV3-B271 1330.4190.02 |
Analog baseband inputs, 2 x 200 MHz (R&S®FSV3-B200, R&S®FSV3-B400, R&S®FSV3-B600 or R&S®FSV3-B1000 option required) |
|
R&S®FSV3-B271 1330.4190.03 |
Analog baseband inputs, 2 x 200 MHz (not available in combination with R&S®FSV3-B200, R&S®FSV3-B400, R&S®FSV3-B600 or R&S®FSV3-B1000 option) |
