R&S FE44S — внешний фронтенд для расширения частотного диапазона измерительных приборов Rohde & Schwarz до 44 ГГц. Обеспечивает прямое преобразование сигнала у DUT, снижает потери в кабелях, совместим с анализаторами спектра и генераторами сигналов, поддерживает OTA‑тестирование.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

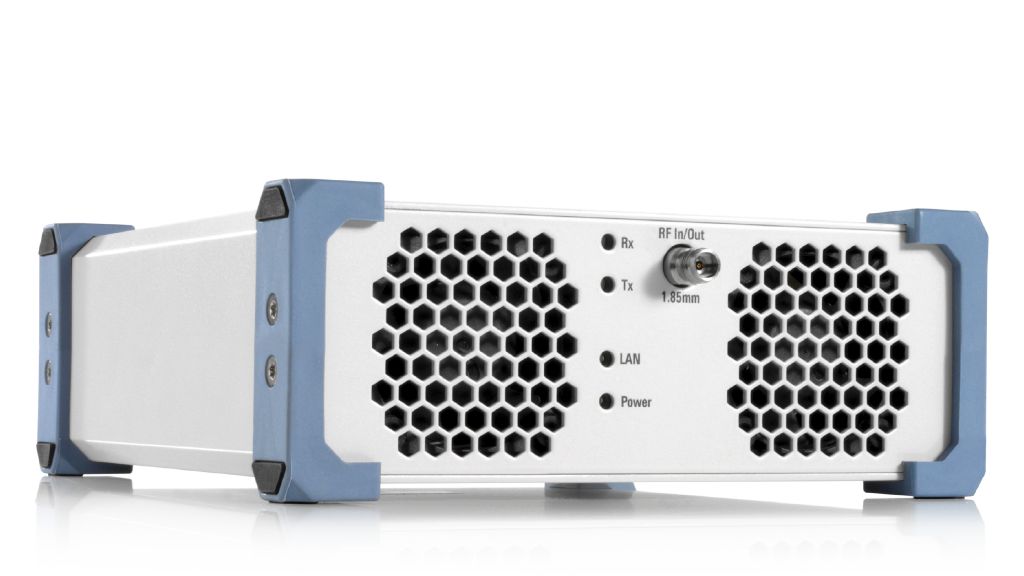

Фронтенд R&S FE44S: высокоточный инструмент для радиоизмерительных задач
Фронтенд R&S FE44S от компании Rohde & Schwarz — это высокопроизводительный радиочастотный модуль, предназначенный для расширения функциональных возможностей измерительных систем. Устройство служит промежуточным звеном между исследуемым объектом и основным измерительным оборудованием, обеспечивая предварительную обработку сигнала и его корректную передачу.
Прибор рассчитан на работу в сложных условиях и поддерживает широкий диапазон частот, что делает его универсальным решением для современных радиоизмерительных задач. Архитектура устройства оптимизирована для интеграции в автоматизированные испытательные комплексы, где критичны точность, скорость и стабильность измерений.
Технические характеристики R&S FE44S
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 24 до 44 ГГц |
| Полоса пропускания (Режим RX и TX) | 1 ГГц |
| Отображаемый средний уровень шума (43 ГГц < f ≤ 49 ГГц) | –154 дБм, –157 дБм (тип.) |
| Диапазон уровней (36 ГГц ≤ f ≤ 45 ГГц) | От –50 дБм до +14 дБм (PEP) |
| Опорный ввод | 10 МГц, 640 МГц, 1 ГГц |
| Интерфейс локальной сети | 10/100BASE-T |
| Вес | 1,22 кг |
Области применения R&S FE44S
- Телекоммуникации: тестирование базовых станций 5G, антенных систем и радиорелейных линий.
- Аэрокосмическая отрасль: проверка бортового радиооборудования и спутниковых терминалов.
- Оборонная промышленность: испытания радиолокационных систем и средств РЭБ.
- Научно‑исследовательские лаборатории: разработка и отладка СВЧ‑устройств.
- Производство электроники: входной контроль компонентов и финальная проверка готовых изделий.
Ключевые особенности и функции R&S FE44S
- Расширение частотного диапазона. Фронтенд позволяет увеличить рабочий диапазон анализаторов спектра и генераторов сигналов Rohde & Schwarz до 44 ГГц, открывая доступ к измерениям в миллиметровом диапазоне волн.
- Прямое преобразование сигнала на DUT. Устройство выполняет up‑ и down‑конверсию сигнала непосредственно у испытуемого устройства (DUT). Это снижает потери в кабелях, повышает чувствительность приёмного тракта и увеличивает мощность, подаваемую на антенну в условиях OTA‑тестирования (over‑the‑air).
- Упрощение антенных конфигураций. Использование единственного РЧ‑разъёма сокращает количество антенн при беспроводных испытаниях, уменьшая сложность и стоимость тестовых установок.
- Высокая точность измерений. Прибор обеспечивает полосу анализа до 1 ГГц, средний уровень собственных шумов −154 дБм (в диапазоне 30–40 ГГц) и погрешность измерения уровня ±1,7 дБ (в том же диапазоне). Низкий уровень фазовых шумов (−102 дБн на 28 ГГц при отстройке 10 кГц) гарантирует чистоту генерируемого и анализируемого сигнала.
- Встроенные функции и интерфейсы. РЧ‑порт типа 1,85 мм (f) для подключения к испытуемому устройству. IF‑входы типа SMA (f) для соединения с базовыми приборами. Опорный вход для сигналов 10 МГц, 640 МГц и 1 ГГц. LAN‑интерфейс 10/100BASE‑T для удалённого управления и передачи данных. USB‑порт для настройки и контроля параметров устройства.
- Совместимость и интеграция. Фронтенд полностью интегрируется с рядом ключевых приборов Rohde & Schwarz: анализаторы сигналов и спектра R&S FSV3000/FSVA3000; анализатор спектра R&S SMB100A; генераторы векторных сигналов R&S SMW200A; другие совместимые модели (например, R&S SMM100A, R&S FSW, R&S RTO2000).
