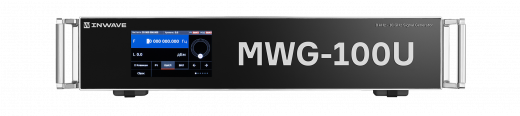

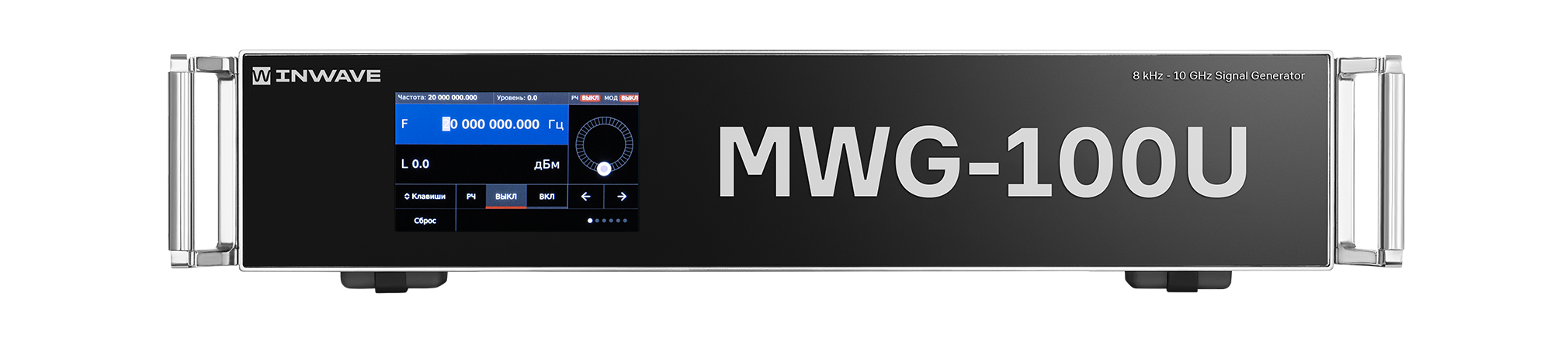

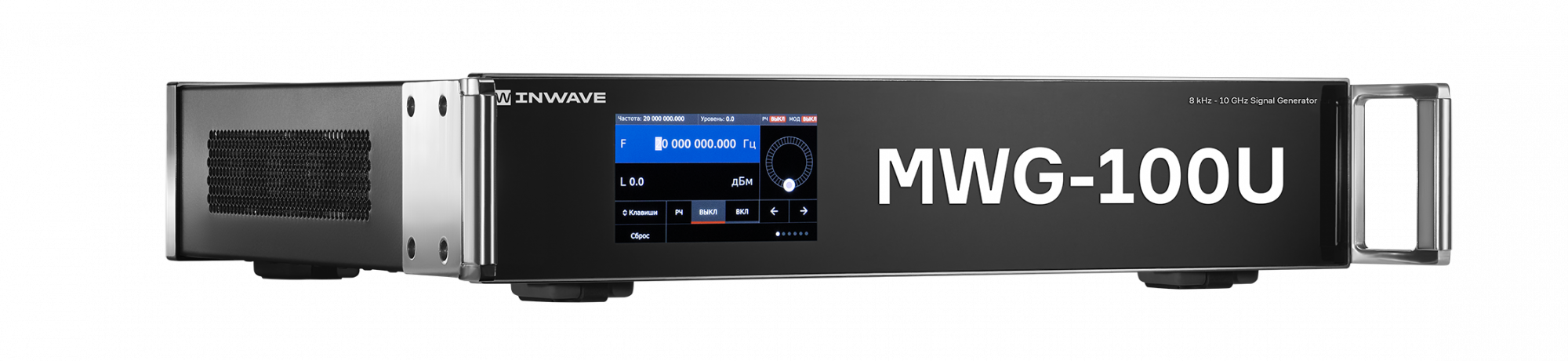

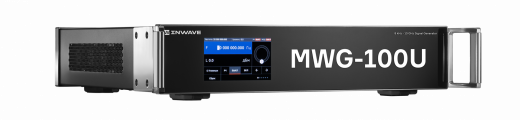

INWAVE MWG‑100U — аналоговый генератор сигналов (8 кГц–10 ГГц) с ультранизким фазовым шумом и максимальной выходной мощностью 2 Вт. Поддерживает разные виды модуляции, управляется через Ethernet/USB, совместим с автоматизированными измерительными системами.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Аналоговый генератор сигналов INWAVE MWG-100U: точность и надежность
INWAVE MWG‑100U представляет собой высокоточный аналоговый генератор синусоидальных сигналов, рассчитанный на решение задач, где критичны стабильность и чистота выходного сигнала. Устройство занимает нишу между бюджетными лабораторными приборами и дорогостоящими прецизионными системами, предлагая оптимальное сочетание функциональности, точности и стоимости.
В основе работы прибора — синтез сигнала с использованием высокостабильного опорного генератора. Электронная схема обеспечивает плавное регулирование параметров без скачков и артефактов, а продуманная система термостабилизации сводит к минимуму влияние внешних условий на характеристики выходного сигнала. Управление реализовано через эргономичную панель с чёткой индикацией текущих настроек.
Технические характеристики MWG-100U
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 8 кГц - 10 ГГц |
| Максимальная выходная мощность | 2 Вт (+33 дБм) |
| Уровень фазовых шумов | -140 дБн/Гц несущая 1 ГГц; -119 дБн/Гц несущая 10 ГГц |
| Шаг установки выходной мощности | 0,1 дБ |
| Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц | -55 дБн |
| Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц | -81 дБн |
| Интерфейс управления | 1 Гбит/с Ethernet (RJ-45) |
Области применения MWG-100U
- Разработка радиоэлектронной аппаратуры. Используется для отладки ВЧ‑трактов, проверки фильтров и усилителей, моделирования входных воздействий.
- Поверка и калибровка приборов. Служит эталонным источником при настройке осциллографов, частотомеров и анализаторов спектра.
- Сервис и ремонт электроники. Применяется для диагностики неисправностей радиоприёмных и передающих устройств, проверки цепей согласования.
- Научно‑исследовательские эксперименты. Обеспечивает воспроизводимость условий при исследованиях в области электродинамики, СВЧ‑технологий и биомедицинской инженерии.
Ключевые особенности и возможности MWG-100U
- Точная регулировка амплитуды: шаг установки 0,1 дБ, линейность в пределах ±0,2 дБ.
- Опорный генератор и фильтрация: источником опорной частоты служит кварцевый генератор, опционально доступен рубидиевый генератор для повышения стабильности.
- Защита выхода: автоматическая блокировка при перегрузке или КЗ, индикация состояния.
- Минимальные искажения: оптимизированная аналоговая цепь снижает паразитные гармоники.
- Интерфейсы и интеграция: высокоскоростной порт Ethernet (1 Гбит/с) и интерфейс USB. Опция MWG‑PC добавляет встроенный ПК с сенсорным экраном, позволяя управлять устройством без внешнего компьютера.
- Форм-фактор: компактный настольный корпус с возможностью установки в 19-дюймовую стойку. На задней панели размещены: RF-выход (N-тип), входы I и Q (BNC), входы опорной частоты.
Дополнительные опции MWG-100U
| Опции | Значение |
|---|---|
| Диапазон частот | 6 | 10 | 16 | 20 | 40 ГГц (опции) |
| MWT-OCXO | Термостатированный опорный генератор (ОCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-RB-ENH | Улучшенный рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-AM | Аналоговая модуляция |
| MWT-HP | Выходная мощность 2 Вт (базовая 0,5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.
