Активная фазированная антенная решётка APA‑1600C — устройство для дуплексной спутниковой связи в диапазоне 1,52–1,66 ГГц. Обеспечивает электронное управление лучом, работает с гео- и низкоорбитальными спутниками. Предназначена для стационарных и мобильных наземных терминалов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

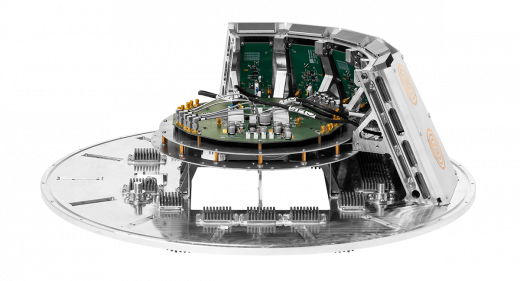

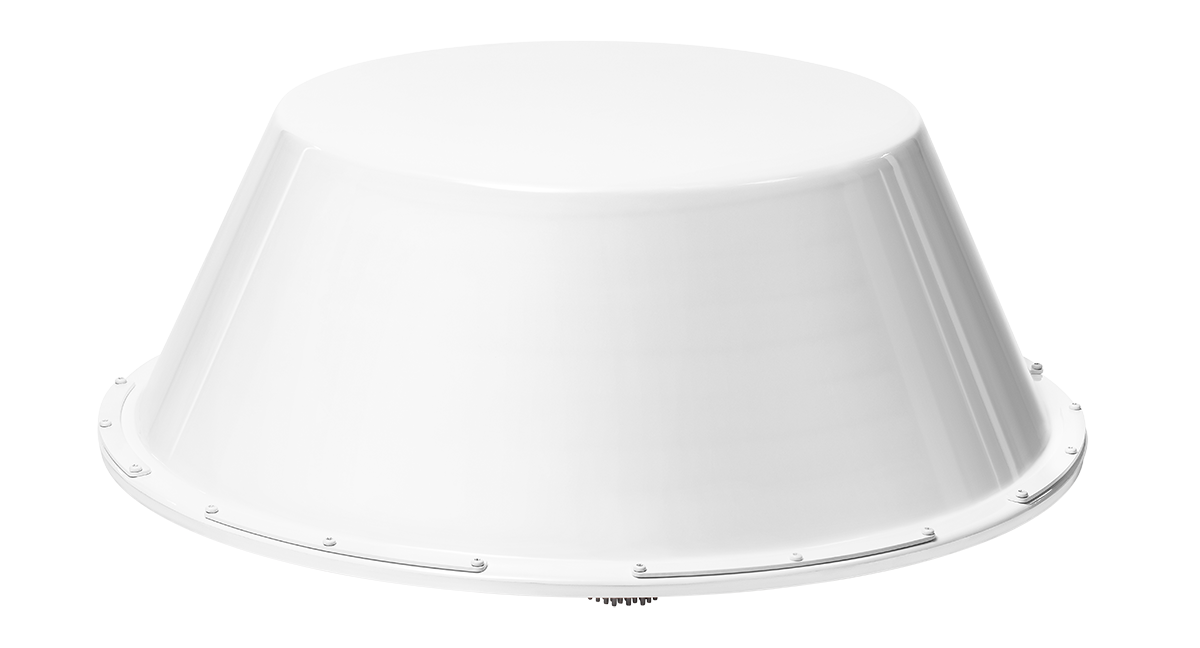

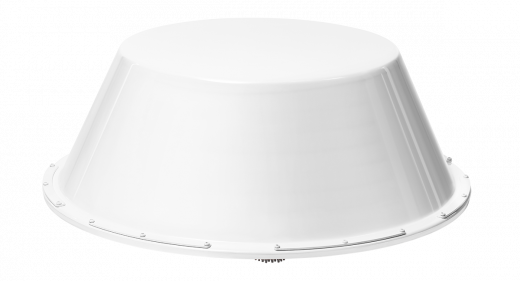

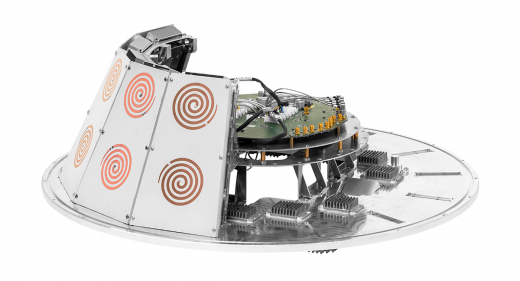

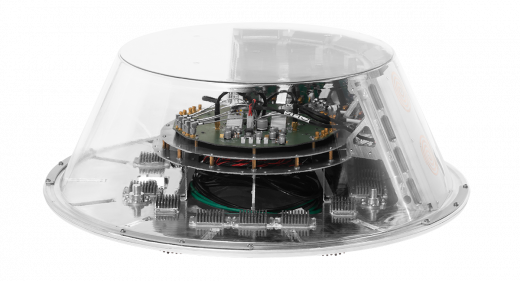

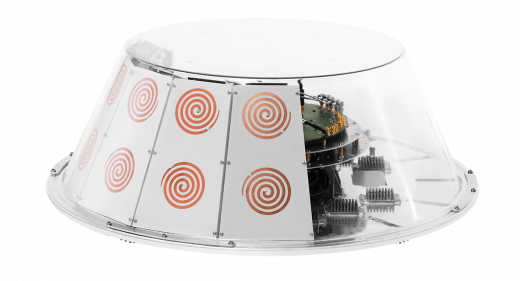

INWAVE APA-1600C: Активная фазированная антенная решетка
Активная фазированная антенная решётка (АФАР) APA‑1600C — это высокотехнологичное приёмо‑передающее устройство, предназначенное для организации дуплексной спутниковой связи с геостационарными спутниками. В отличие от традиционных антенн, АФАР содержит в каждом излучающем элементе активные компоненты (усилители и фазовращатели), что позволяет электронным способом управлять направлением и формой диаграммы направленности без механического поворота всей конструкции.
Принцип работы решетки основан на когерентном сложении сигналов от множества излучающих элементов с управляемой фазой. За счёт точной регулировки фазовых сдвигов между элементами решётки система формирует узкий направленный луч, который можно оперативно перенацеливать в пределах сектора 360° по азимуту и 0–50° по углу места. Это обеспечивает слежение за спутником без физического перемещения антенны. Управление осуществляется через интерфейсы Ethernet или RS‑485, что позволяет интегрировать АФАР в автоматизированные системы связи.
Технические характеристики APA-1600C
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 1,52–1,66 ГГц |
| Коэффициент усиления передающего тракта, не менее | 35 дБ |
| Коэффициент усиления приемного тракта, не менее | 44 дБ |
| Коэффициент шума в режиме приема, не более | 3 дБ |
| КСВН, не более | 1,5 |
| Режим дуплекса | Полный |
| Диапазон качания луча от нормали по азимуту/углу места | 360°/0-50° |
| Время диаграммообразования | 100 (30 тип.) мкс |
| ЭИИМ, не менее | 20 дБВт |
| Потребляемая мощность, макс. | 55 Вт |
| Питание | 24 В, постоянный ток |
Области применения APA-1600C
- Стационарные земные станции спутниковой связи. Используется как ключевой элемент наземных терминалов для круглосуточной дуплексной связи с геостационарными спутниками. Обеспечивает высокоскоростную передачу данных, голоса и видео в корпоративных и государственных сетях.
- Мобильные спутниковые терминалы на транспорте. Устанавливается на суда, железнодорожные составы и спецтранспорт для поддержания непрерывной связи в движении.
- Сети дальней связи в удалённых регионах. Применяется в районах без инфраструктуры сотовой связи (Крайний Север, арктические станции, месторождения). Позволяет организовать магистральные каналы передачи данных через спутники даже при сложных климатических условиях.
- Системы экстренного реагирования и МЧС. Используется в мобильных пунктах управления при ликвидации ЧС для оперативной связи с координационными центрами.
Ключевые особенности APA-1600C
- Широкий диапазон рабочих частот: 1,52−1,66 ГГц. Позволяет эффективно взаимодействовать с геостационарными спутниками в выделенном сегменте спектра.
- Полное дуплексное взаимодействие. Устройство поддерживает одновременную передачу и приём сигналов без взаимных помех, что критично для непрерывного обмена данными.
- Энергетическая эффективность. ЭИИМ (эффективная изотропно излучаемая мощность) составляет не менее 20 дБВт, что гарантирует устойчивую связь даже при сложных условиях распространения сигнала.
- Низкий уровень шумов. Коэффициент шума в режиме приёма — не более 3,0 дБ, что минимизирует искажения и повышает качество декодирования слабых сигналов.
- Быстрое формирование диаграммы. Время диаграммообразования — 100 мкс (типично 30 мкс), что позволяет оперативно перенацеливать луч при изменении положения спутника или появлении помех.
- Гибкость управления. Доступны два интерфейса: Ethernet — для удалённого конфигурирования и мониторинга; RS‑485 — для интеграции в промышленные сети с последовательной передачей данных.
- Поляризация. Линейная поляризация обеспечивает совместимость с большинством спутниковых терминалов и снижает влияние кросс‑поляризационных помех.
Дополнительные аксессуары APA-1600C
| Наименование | Описание |
|---|---|
| WBPF-1215 | Волноводный фильтр |
| CRP-400 | Измерительная кабельная сборка |
| RWBF-3020 | Волноводный фильтр |
| ULNA-6 | Усилитель сверхмалошумящий |
| CLBF-4713 | Гребенчатый фильтр |
| CLBF-4513 | Гребенчатый фильтр |
| ULNA-4 | Усилитель сверхмалошумящий с криогенным охлаждением |
