INWAVE MWG‑160U — аналоговый генератор сигналов (8 кГц–16 ГГц) с ультранизким фазовым шумом, регулируемой мощностью, шагом настройки частоты 0,001 Гц. Поддерживает AM/FM/PM‑модуляцию, управляется через Ethernet/USB, совместим с автоматизированными измерительными системами.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

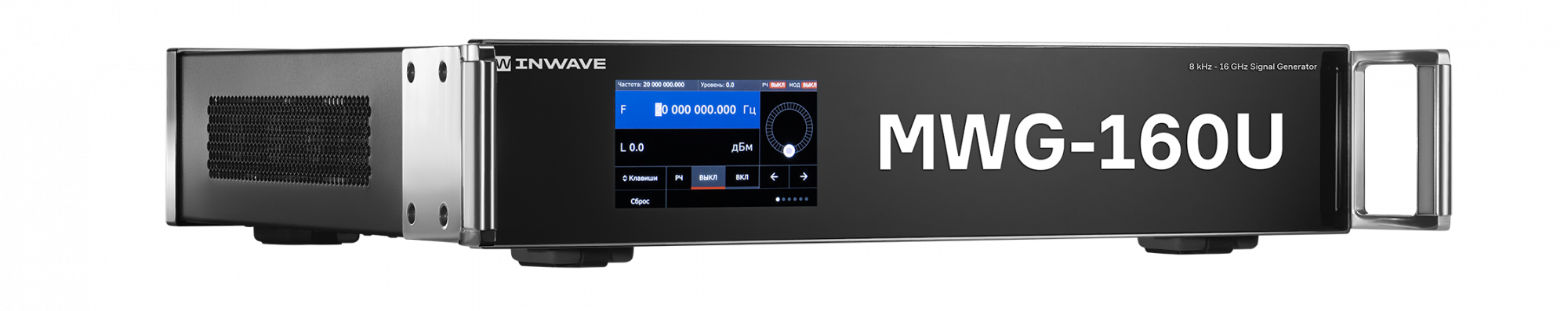

Аналоговый генератор сигналов INWAVE MWG-160U
INWAVE MWG‑160U — профессиональный аналоговый генератор сигналов, предназначенный для формирования высокостабильных синусоидальных сигналов в широком частотном диапазоне. Прибор служит эталонным источником сигнала при настройке, калибровке и тестировании радиоэлектронной аппаратуры.
Устройство сочетает точность лабораторного оборудования с удобством эксплуатации в полевых условиях. Благодаря компактному исполнению и интуитивно понятному интерфейсу, генератор подходит как для научно‑исследовательских лабораторий, так и для сервисных центров. Встроенная система термостабилизации обеспечивает стабильность параметров при изменении внешних условий.
Технические характеристики MWG-160U
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 8 кГц - 16 ГГц |
| Максимальная выходная мощность | 2 Вт (+33 дБм) |
| Уровень фазовых шумов | -140 дБн/Гц несущая 1 ГГц; -119 дБн/Гц несущая 10 ГГц |
| Шаг установки выходной мощности | 0,1 дБ |
| Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц | -55 дБн |
| Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц | -81 дБн |
| Интерфейс управления | 1 Гбит/с Ethernet (RJ-45) |
Области применения MWG-160U
- Радиоизмерительные лаборатории — калибровка и поверка частотомеров, осциллографов и других приборов.
- Сервисное обслуживание РЭА — диагностика и ремонт радиоприёмных и передающих устройств.
- Учебные заведения — демонстрация принципов радиотехники и проведение лабораторных работ.
- Разработка электроники — отладка аналоговых и цифровых схем на этапе прототипирования.
- Телекоммуникационные системы — тестирование оборудования связи, настройка фильтров и усилителей.
Ключевые особенности и возможности MWG-160U
- Прибор охватывает полосу частот от 8 кГц до 16 ГГц, что позволяет использовать его в широком спектре задач — от низкочастотных измерений до высокочастотных СВЧ-приложений.
- Шаг перестройки частоты составляет 0,001 Гц. Погрешность воспроизведения частоты при повторном включении — ±3⋅10⁻⁷ (стандартно) или ±5⋅10⁻¹¹ с рубидиевым опорным генератором MWG‑RB/MWG‑RB‑ENH.
- Базовая версия обеспечивает выходную мощность до 0,5 Вт на частоте 1 ГГц. С опцией MWG‑HP мощность увеличивается до 2 Вт, что расширяет возможности применения в сценариях, требующих повышенной энергетической отдачи. Шаг регулировки мощности — 0,5 дБ, что позволяет точно настраивать уровень сигнала под конкретные задачи.
- Уровень гармонических искажений не превышает −53 дБн, а негармонических — −81 дБн. Это гарантирует высокую спектральную чистоту генерируемого сигнала, снижая риск ошибок при калибровке и тестировании оборудования.
- Прибор оборудован высокоскоростным портом Ethernet (1 Гбит/с) и интерфейсом USB. Опция MWG‑PC добавляет встроенный ПК с сенсорным экраном, позволяя управлять устройством без внешнего компьютера.
- Компактный настольный корпус с возможностью установки в 19-дюймовую стойку. На задней панели размещены: RF-выход (N-тип), входы I и Q (BNC), входы опорной частоты.
Дополнительные опции MWG-160U
| Опции | Значение |
|---|---|
| Диапазон частот | 6 | 10 | 16 | 20 | 40 ГГц (опции) |
| MWT-OCXO | Термостатированный опорный генератор (ОCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-RB-ENH | Улучшенный рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-AM | Аналоговая модуляция |
| MWT-HP | Выходная мощность 2 Вт (базовая 0,5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
