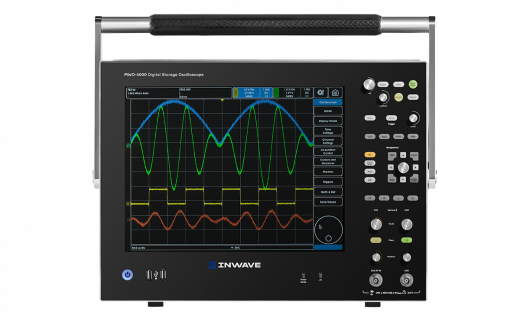

INWAVE MWO-4000 Осциллограф цифровой
Цена по запросу
Арт. MWO-4000
Цифровой осциллограф MWO-4000 – это высокопроизводительный измерительный прибор, предназначенный для визуализации, анализа и измерения электрических сигналов в различных областях применения.
Характеристики
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
—
87885-22
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
—
2
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
—
4
Разрядность (АЦП), бит
—
12
Тип осциллографа
—
Цифровой
Дисплей
—
15.1” графический сенсорный мультитач-дисплей
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
INWAVE MWO-4000 Осциллограф цифровой
Цена по запросу
Арт. MWO-4000
#PROP_TITLE#
—
#PROP_VALUE#
Цифровой осциллограф MWO-4000 – это высокопроизводительный измерительный прибор, предназначенный для визуализации, анализа и измерения электрических сигналов в различных областях применения. Он сочетает в себе широкие функциональные возможности, высокую точность измерений и удобство использования, что делает его незаменимым инструментом для инженеров, исследователей и технических специалистов.
Преимущества и особенности MWO-4000
- MWO-4000 обеспечивает анализ сигналов в широком диапазоне частот, что позволяет использовать его для решения разнообразных задач.
- Высокая частота дискретизации обеспечивает точное отображение формы сигнала и позволяет анализировать быстропротекающие процессы.
- Большой объем памяти позволяет записывать и анализировать длинные последовательности сигналов.
- MWO-4000 поддерживает различные режимы запуска, что позволяет исследовать сигналы различной сложности.
- Осциллограф обладает широким набором функций анализа, включая математические операции, измерение параметров сигнала, быстрое преобразование Фурье (БПФ) и другие.
- Интуитивно понятный интерфейс и удобное управление делают работу с осциллографом максимально комфортной и эффективной.
- MWO-4000 может быть подключен к компьютеру для передачи данных и управления прибором.
Области применения MWO-4000
- Разработка и тестирование электронных устройств: Осциллограф позволяет анализировать сигналы в различных точках схемы, что необходимо для отладки и тестирования электронных устройств.
- Ремонт и обслуживание электронной техники: MWO-4000 может быть использован для диагностики неисправностей в электронных устройствах.
- Научные исследования: Осциллограф применяется в научных исследованиях для изучения различных физических явлений, связанных с электрическими сигналами.
- Образование: MWO-4000 может быть использован в учебных заведениях для обучения студентов основам электроники и радиотехники.
Технические характеристики MWO-4000
| Характеристика | Значение |
|---|---|
| Число каналов | 1 или 2 (опция) канала, вход внешнего триггера |
| Максимальное входное напряжение | 400 В пик-пик, 300 В ср.кв. при импедансе 1 МОм 5 В ср. кв. при импедансе 50 Ом |
| Разрешающая способность по вертикали | 12 бит |
| Максимальная полоса пропускания | 1.5 ГГц |
| Максимальная частота дискретизации | 4 ГГц |
| Время нарастания переходной характеристики | не более 300 пс |
| Диапазон установки коэффициентов развертки | от 500 пс/дел до 50 с/дел |
| Скорость захвата осциллограмм (в режиме сегментированной памяти) | 115 млн. осц/с |
| Максимальная глубина записи | 2 млрд. отсч. по 16 бит (4 ГБ) |
| Сегментированная память | до 1000 сегментов, время готовности менее 1 мс |
| Полоса единичного анализа в режиме анализатора спектра реального времени | 1800 МГц при RBW 250 кГц |
| Режимы | основной, увеличения, прокрутки, XY, с усреднением, сегментированная память |
| Виды запуска | по фронту, по двум фронтам, по длительности импульса, по времени нарастания спада, по вырожденному импульсу, по времени установления удержания |
| Опорные сигналы | сохранение и загрузка опорных сигналов в/из собственной памяти осциллографа и на внешний носитель (число опорных сигналов ограничено объемом носителя). Форматы 15 и CSV |
| Математические функции | одновременное отображение до 32 функций: сложение, вычитание, умножение, деление, дифференцирование, интегрирование, БПФ, Ах+В, квадрат, квадратный корень, абсолютное значение, десятичный логарифм, натуральный логарифм, показательная функция |
| Локализация интерфейса пользователя | русский и английский язык |
| Внешние интерфейсы | 1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов |
| Курсорные и автоматические измерения | напряжения: размах (пик-пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте; времени: период, частота, ширина положительного импульса, ширина отрицательного импульса, время нарастания, время спада, разность фаз между кан |
| Возможность удаленного управления | с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux |
Опции MWO-4000
| Опция | Характеристика |
|---|---|
| MWO-2CH | Двухканальное исполнение |
| MWO-OCXO | Термостатированный опорный генератор |
| MWO-RC | Удаленное управление |
| MWO-DDR | DDR-память 4 ГБ (до 2 млрд. отсчетов) |
| MWO-SM | Сегментированная память |
| MWO-UPR | Доступ пользователя к программированию |
| MWO-SA | Анализатор спектра (8 кГц - 8 ГГц) |
| MWO-RT | Анализ спектра в реальном времени |
| MWO-FC | Встроенный частотомер |
Характеристики
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
87885-22 |
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
|
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
4 |
|
Разрядность (АЦП), бит
|
12 |
|
Тип осциллографа
|
Цифровой |
|
Дисплей
|
15.1” графический сенсорный мультитач-дисплей |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
LAN, USB |
|
Страна производства
|
Россия |
