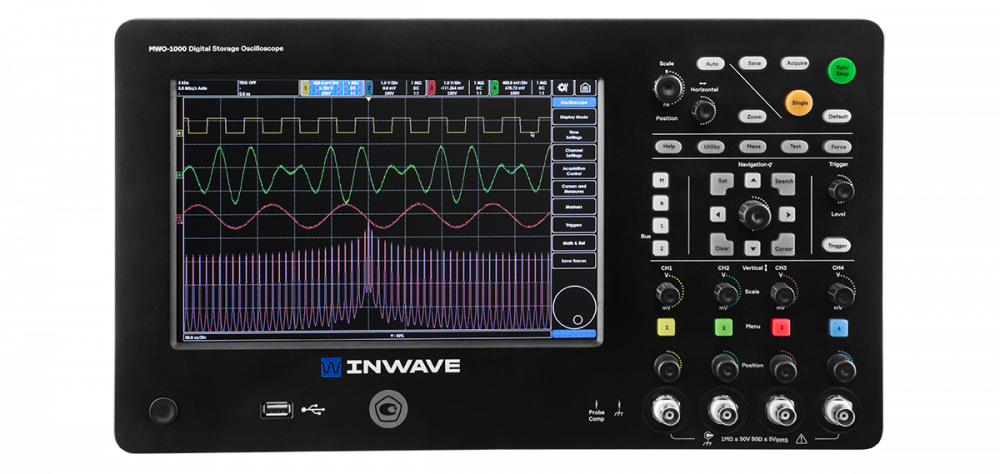

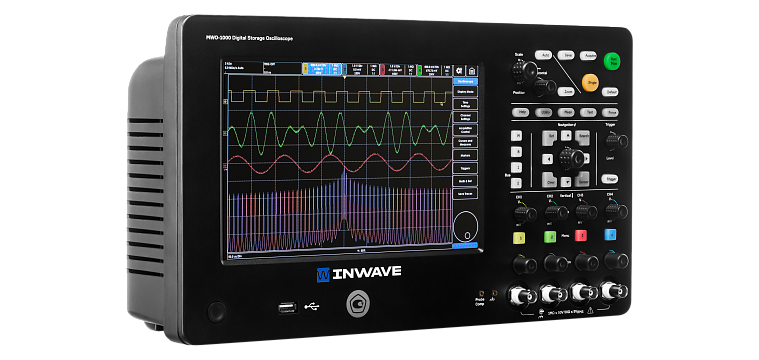

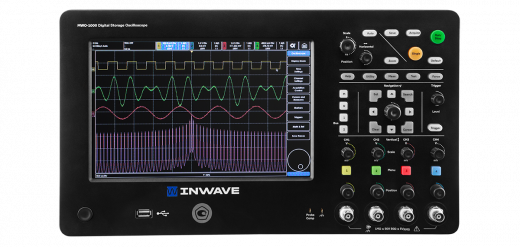

INWAVE MWO-1000 Осциллограф цифровой

Возможны дополнительные опции

Цифровой осциллограф MWO-1000 – это современный и надежный измерительный прибор, предназначенный для визуализации, анализа и измерения электрических сигналов в различных областях применения. Он сочетает в себе широкие функциональные возможности, высокую точность измерений и удобство использования, что делает его незаменимым инструментом для инженеров, исследователей и технических специалистов.

Подробности

Характеристики

Госреестр СИ

—

87755-22

Аналоговые каналы

—

Частота дискретизации, ГВыб/с

—

Полоса пропускания, МГц

—

200

Разрядность (АЦП), бит

—

Дисплей

—

10.1” графический сенсорный мультитач-дисплей

Все характеристики

Все товары бренда INWAVE

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

Возможны дополнительные опции

Преимущества и особенности MWO-1000

MWO-1000 обеспечивает анализ сигналов в широком диапазоне частот, что позволяет использовать его для решения разнообразных задач.
Высокая частота дискретизации 1 ГГц на канал (в режиме 2 канала) 500 МГц на канал (в режиме 4 канала) обеспечивает точное отображение формы сигнала и позволяет анализировать быстропротекающие процессы.
Большой объем памяти 1 млн. отс/кан позволяет записывать и анализировать длинные последовательности сигналов.
MWO-1000 поддерживает различные режимы запуска - основной, увеличения, прокрутки, XY, с усреднением, сегментированная память.
Осциллограф обладает широким набором функций анализа, включая математические операции, измерение параметров сигнала, быстрое преобразование Фурье (БПФ) и другие.
Интуитивно понятный интерфейс и удобное управление делают работу с осциллографом максимально комфортной и эффективной.
MWO-1000 может быть подключен к компьютеру для передачи данных и управления прибором.

Области применения MWO-1000

Разработка и тестирование электронных устройств: Осциллограф позволяет анализировать сигналы в различных точках схемы, что необходимо для отладки и тестирования электронных устройств.
Ремонт и обслуживание электронной техники: MWO-1000 может быть использован для диагностики неисправностей в электронных устройствах.
Осциллограф применяется в научных исследованиях для изучения различных физических явлений, связанных с электрическими сигналами.
MWO-1000 может быть использован в учебных заведениях для обучения студентов основам электроники и радиотехники.

Технические характеристики MWO-1000

Характеристика	Значение
Число каналов	1/2/4 (опции) канала, вход внешнего триггера
Полоса пропускания	200 МГц
Разрешающая способность по вертикали	8 бит
Максимальная частота дискретизации	1 ГГц на канал (в режиме 2 канала) 500 МГц на канал (в режиме 4 канала)
Максимальное входное напряжение	320 В пик-пик, 230 В ср.-кв. при импедансе 1 МОм со внешним шумом 1:10 32 В пик-пик, 23 В
Время нарастания переходной характеристики	не более 2.5 нс
Диапазон установки коэффициентов развертки	от 2 нс/дел до 50 с/дел
Скорость захвата осциллограмм (в режиме сегментированной памяти)	120 тыс. осц/с
Максимальная глубина памяти	1 млн. отс/кан
Сегментированная память	до 1000 сегментов, время готовности менее 19 мкс
Режимы	основной, увеличения, прокрутки, ХҮ, с усреднением, сегментированная память
Виды запуска	по фронту, по двум фронтам, по длительности импульса
Курсорные и автоматические измерения	напряжения: размах (пик-пик), максимум, минимум, амплитуда, вершина, основание,
Опорные сигналы	сохранение и загрузка до 4 опорных сигналов в/из собственной памяти осциллографа и на
Математические функции одновременное отображение до 32 функций	одновременное отображение до 32 функций: сложение, вычитание, умножение, БПФ
Локализация интерфейса пользователя	русский и английский язык

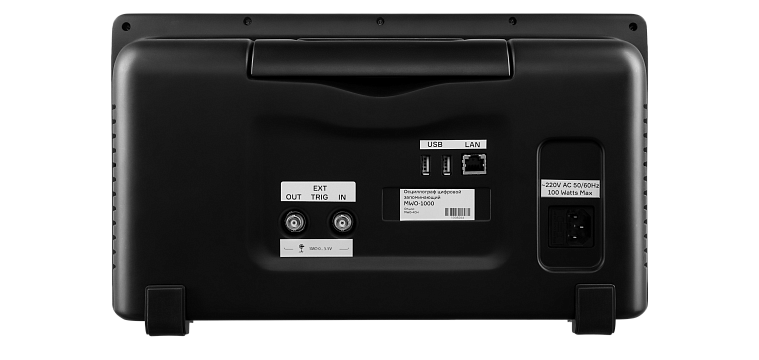

Внешние интерфейсы	1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0
Возможность удаленного управления	с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux

Опции MWO-1000

Опция	Характеристика
MWO-2CH	Двухканальное исполнение
MWO-4CH	Четырехканальное исполнение
MWO-SM	Сегментированная память
MWO-RC	Удаленное управление

Госреестр СИ

87755-22

Аналоговые каналы

Частота дискретизации, ГВыб/с

Полоса пропускания, МГц

200

Разрядность (АЦП), бит

Дисплей

10.1” графический сенсорный мультитач-дисплей

Интерфейс

LAN, USB

Тип осциллографа

Цифровой

Страна производства

Россия

MWO-1000 Осциллограф цифровой

752 Кб

Методики поверки MWO-1000 Осциллограф цифровой

4,4 Мб

Описание типа СИ MWO-1000

557,9 Кб
