INWAVE MWG‑200U — высокоточный аналоговый генератор сигналов (8 кГц–20 ГГц) с ультранизким фазовым шумом (−140 дБн/Гц) и выходной мощностью до 2 Вт. Поддерживает модуляцию (AM/FM/PM), управляется через Ethernet/USB, допускает интеграцию в автоматизированные системы.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

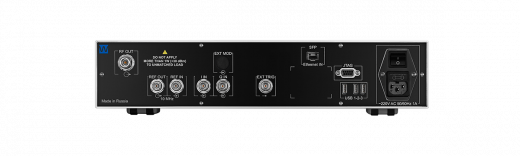

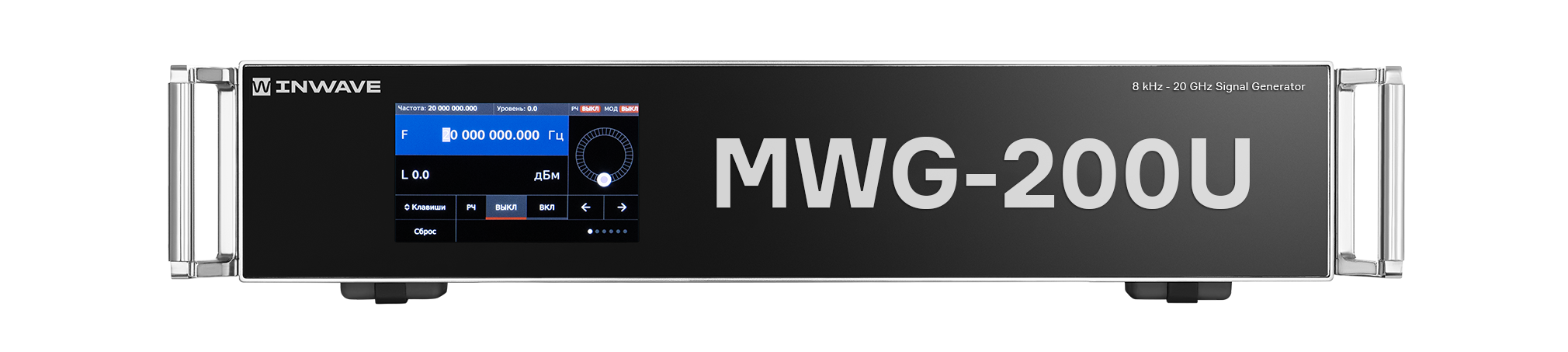

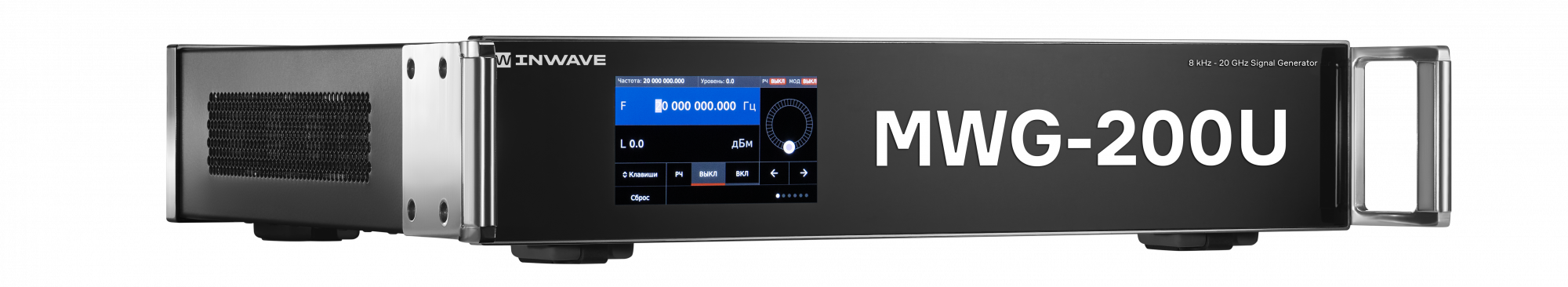

Аналоговый генератор сигналов INWAVE MWG-200U
INWAVE MWG‑200U — профессиональный аналоговый генератор сигналов, предназначенный для формирования высокостабильных синусоидальных сигналов в широком частотном диапазоне. Прибор служит эталонным источником сигнала при настройке, калибровке и тестировании радиоэлектронной аппаратуры. Устройство сочетает современную элементную базу и проверенную аналоговую архитектуру, что обеспечивает исключительную чистоту спектра и низкую фазовую шумность выходного сигнала.
Интуитивно понятный интерфейс и эргономичная панель управления позволяют оперативно настраивать параметры генерации без углублённого изучения документации. Генератор ориентирован на инженерно‑технический персонал лабораторий, сервисных центров и производственных предприятий, где требуется высокоточный источник тестовых сигналов.
Технические характеристики MWG-200U
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 8 кГц - 20 ГГц |
| Максимальная выходная мощность | 2 Вт (+33 дБм) |
| Уровень фазовых шумов | -140 дБн/Гц несущая 1 ГГц; -119 дБн/Гц несущая 10 ГГц |
| Шаг установки выходной мощности | 0,1 дБ |
| Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц | -55 дБн |
| Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц | -81 дБн |
| Интерфейс управления | 1 Гбит/с Ethernet (RJ-45) |
Области применения MWG-200U
- Калибровка измерительных приборов. Служит эталонным источником для поверки частотомеров, осциллографов и анализаторов спектра.
- Разработка РЭА. Используется при отладке радиоприёмных и передающих устройств, фильтров и усилителей.
- Сервисное обслуживание. Помогает диагностировать неисправности в радиоаппаратуре путём подачи тестовых сигналов.
- Учебные лаборатории. Применяется в вузах и колледжах для демонстрации принципов радиотехники и проведения лабораторных работ.
- Производственный контроль. Обеспечивает входной и выходной контроль параметров электронных компонентов и модулей на сборочных линиях.
Ключевые особенности и возможности MWG-200U
- Широкий частотный диапазон. Устройство охватывает диапазон от 8 кГц до 20 ГГц. Гибкость настройки позволяет адаптировать генератор к требованиям различных приложений — от низкочастотных испытаний до СВЧ‑диапазона.
- Регулируемая выходная мощность. Базовая версия обеспечивает выходную мощность до 0,5 Вт на частоте 1 ГГц. С опцией MWG‑HP мощность увеличивается до 2 Вт, что расширяет возможности применения в сценариях, требующих повышенной энергетической отдачи. Шаг регулировки мощности — 0,5 дБ, что позволяет точно настраивать уровень сигнала под конкретные задачи.
- Минимальные искажения сигнала. Уровень гармонических искажений не превышает −53 дБн (при выходной мощности −10 дБм), а негармонических — −81 дБн. Это гарантирует высокую спектральную чистоту генерируемого сигнала, снижая риск ошибок при калибровке и тестировании оборудования.
- Гибкие режимы модуляции. Генератор поддерживает аналоговую модуляцию (AM, FM, PM) через опцию MWG‑АМ. Это позволяет имитировать реальные условия работы радиоэлектронных систем, включая передачу данных и радиосигналов с различными видами модуляции.

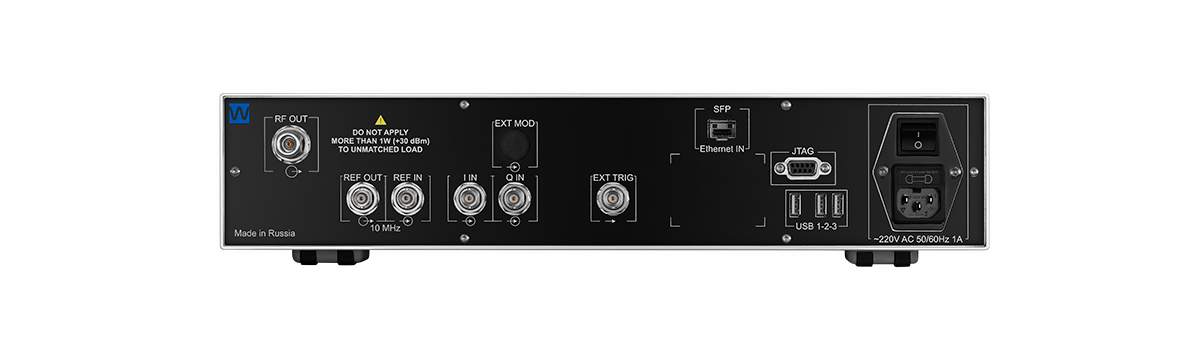

- Интерфейсы удалённого управления. Устройство оснащено портами Ethernet (1 Гбит/с) и USB, что позволяет интегрировать его в автоматизированные системы тестирования. Опция MWG‑PC добавляет встроенный ПК с сенсорным дисплеем, обеспечивая локальное управление без необходимости подключения внешнего компьютера.
- Эргономичный интерфейс. Сенсорный дисплей (при наличии опции MWG‑PC) и контекстная клавиатура упрощают навигацию по меню и настройку параметров. Информация о частоте, амплитуде и форме сигнала отображается в реальном времени, ускоряя процесс конфигурирования.
Дополнительные опции MWG-200U
| Опции | Значение |
|---|---|
| Диапазон частот | 6 | 10 | 16 | 20 | 40 ГГц (опции) |
| MWT-OCXO | Термостатированный опорный генератор (ОCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-RB-ENH | Улучшенный рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-AM | Аналоговая модуляция |
| MWT-HP | Выходная мощность 2 Вт (базовая 0,5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
