СВЧ-генератор INWAVE MWG-200U (8 кГц–20 ГГц) внесен в Госреестр. На борту полный комплект опций: RB, PC-2U, SATT, HP, PLS, RC, SFP. Готовая измерительная станция со встроенным ПК, высокой мощностью, чистым спектром и оптической развязкой.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

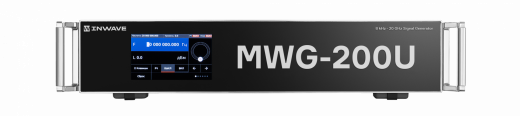

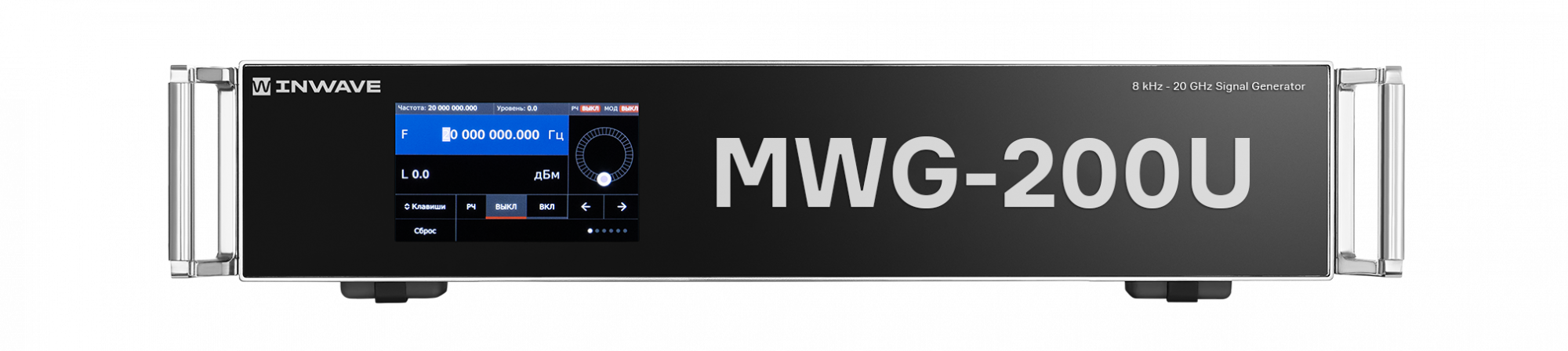

Аналоговый генератор сигналов INWAVE MWG-200U с расширенным набором опций
Прибор представляет собой высокочастотный источник сигналов, работающий в широком диапазоне от 8 кГц до 20 ГГц. Генератор официально внесен в Государственный реестр средств измерений под номером 92911-24, поэтому его можно смело использовать для официальных поверок, сертификации и точных лабораторных испытаний. Главная фишка этой модификации — богатый комплект установленных аппаратных и программных опций. Они превращают стандартный прибор в автономную измерительную станцию, готовую к самым жестким техническим требованиям.
Установленный набор опций на генератор сигналов MWG-200U
| Опция | Описание |
|---|---|
| MWT-OCXO | Термостатированный опорный генератор (ОCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-RB-ENH | Улучшенный рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-AM | Аналоговая модуляция |
| MWT-HP | Выходная мощность 2 Вт (базовая 0,5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
В основе генератора лежит продвинутый высокочистый синтезатор частот. Инженеры INWAVE объединили технологию прямого цифрового синтеза (DDS) и модифицированную систему ФАПЧ. Вместо классических делителей частоты здесь используются смесители. Такой подход позволил радикально снизить фазовые шумы. На частоте 1 ГГц при отстройке на 10 кГц уровень шумов составляет всего -140 дБн/Гц, а на частоте 10 ГГц — -119 дБн/Гц. Спектральная чистота тоже на высоте: уровень гармоник не превышает -55 дБн, а негармонические помехи подавлены до -81 дБн. Для разработчиков СВЧ-аппаратуры и радиолокационных систем эти цифры значат очень много.
Опция MWG-PC-2U встроенный контроллер с сенсорным дисплеем
Опция PC-2U кардинально меняет логику работы с прибором. Это полноценный встроенный управляющий компьютер, размещенный прямо внутри стандартного корпуса высотой 2U. Вам больше не нужно подключать внешний ноутбук по Ethernet-кабелю или городить отдельное рабочее место оператора. Достаточно запустить предустановленное фирменное программное обеспечение MWG GUI. Программа работает под Windows и Linux, умеет настраивать любые режимы генерации, обрабатывать данные и выводить ход измерений на экран в реальном времени. Прибор работает полностью автономно.
Опции MWG-RB рубидиевый опорный генератор и MWG-HP повышенная выходная мощность
За стабильность сетки частот отвечает опция RB — встроенный рубидиевый опорный генератор. По сравнению со стандартными кварцевыми термостатированными резонаторами, рубидий дает на порядок более высокую точность и минимальный долговременный дрейф частоты. Сигнал не "поплывет" даже при многочасовых непрерывных тестах. Другая важная железная опция — HP (High Power). Она поднимает планку максимальной выходной мощности до 2 Вт (+33 дБм), тогда как база выдает всего 0.5 Вт. Такой запас энергии позволяет легко компенсировать затухание сигнала в длинных кабельных сборках, измерительных фильтрах или напрямую раскачивать мощные входные каскады тестируемых устройств. При этом шаг перестройки мощности остался ювелирным — 0.1 дБ.
Опции MWG-SATT аттенюатор и MWG-PLS импульсная модуляция
Для проверки чувствительной аппаратуры пригодится опция SATT. Это встроенный ступенчатый аттенюатор, который позволяет глубоко ослаблять сигнал. С его помощью можно выставлять минимальные уровни мощности вплоть до -50 дБм и ниже. Это необходимо при тестировании высокочувствительных приемников, когда большой уровень сигнала может просто перегрузить или сжечь входной тракт. Если нужно имитировать работу радаров или проверять импульсные усилители, выручает опция PLS. Она добавляет полноценную импульсную модуляцию. Прибор начинает генерировать радиоимпульсы с крутыми фронтами и регулируемой длительностью, что позволяет достоверно воспроизводить сигналы реальных радиолокационных станций.
Опции MWG-RC удаленное управление и MWG-SFP на 1 Гбит/сек
Интеграция генератора в автоматические измерительные стенды и фабричные линии автоматизации продумана до мелочей. Опция RC (Remote Control) открывает доступ к расширенным протоколам дистанционного управления. С ее помощью можно писать собственные скрипты автоматизации и управлять генератором удаленно через сторонний софт. Дополняет эту сетевую свободу опция SFP — специальный слот под оптические или гигабитные SFP-модули. Волоконно-оптическая линия связи обеспечивает идеальную гальваническую развязку, напрочь исключает влияние внешних электромагнитных помех и позволяет выносить измерительный прибор на сотни метров от управляющего центра без потери скорости передачи данных.
Возможны дополнительные опции LPN, ULPN, АМOD
Внимание! Опции LPN, ULPN, АМOD не входят в комплект, их можно поставить по запросу. Обсудите варианты с нашим менеджером или техническим специалистом при заказе.
| Опция | Описание |
|---|---|
| MWG-LPN | Опция пониженного фазового шума |
| MWG-ULPN | Опция низкого фазового шума |
| MWG-АМOD | Опция модуляций АМ, ЧМ, ФМ |
Технические характеристики MWG-200U
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 8 кГц - 20 ГГц |
| Максимальная выходная мощность | 2 Вт (+33 дБм) |
| Уровень фазовых шумов | -140 дБн/Гц несущая 1 ГГц; -119 дБн/Гц несущая 10 ГГц |
| Шаг установки выходной мощности | 0,1 дБ |
| Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц | -55 дБн |
| Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц | -81 дБн |
| Интерфейс управления | 1 Гбит/с Ethernet (RJ-45) |
