Анализатор сигналов N9020B-526 MXA оснащён опциями B1X, MPB, NF2, P26, PFR с диапазоном частот от 10 Гц до 26,5 ГГц, полосой анализа 160 МГц, обходом микроволнового преселектора, пониженным уровнем собственных шумов, предусилитель от 100 кГц до 26,5 ГГц, прецизионный опорный генератор 10 МГц.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

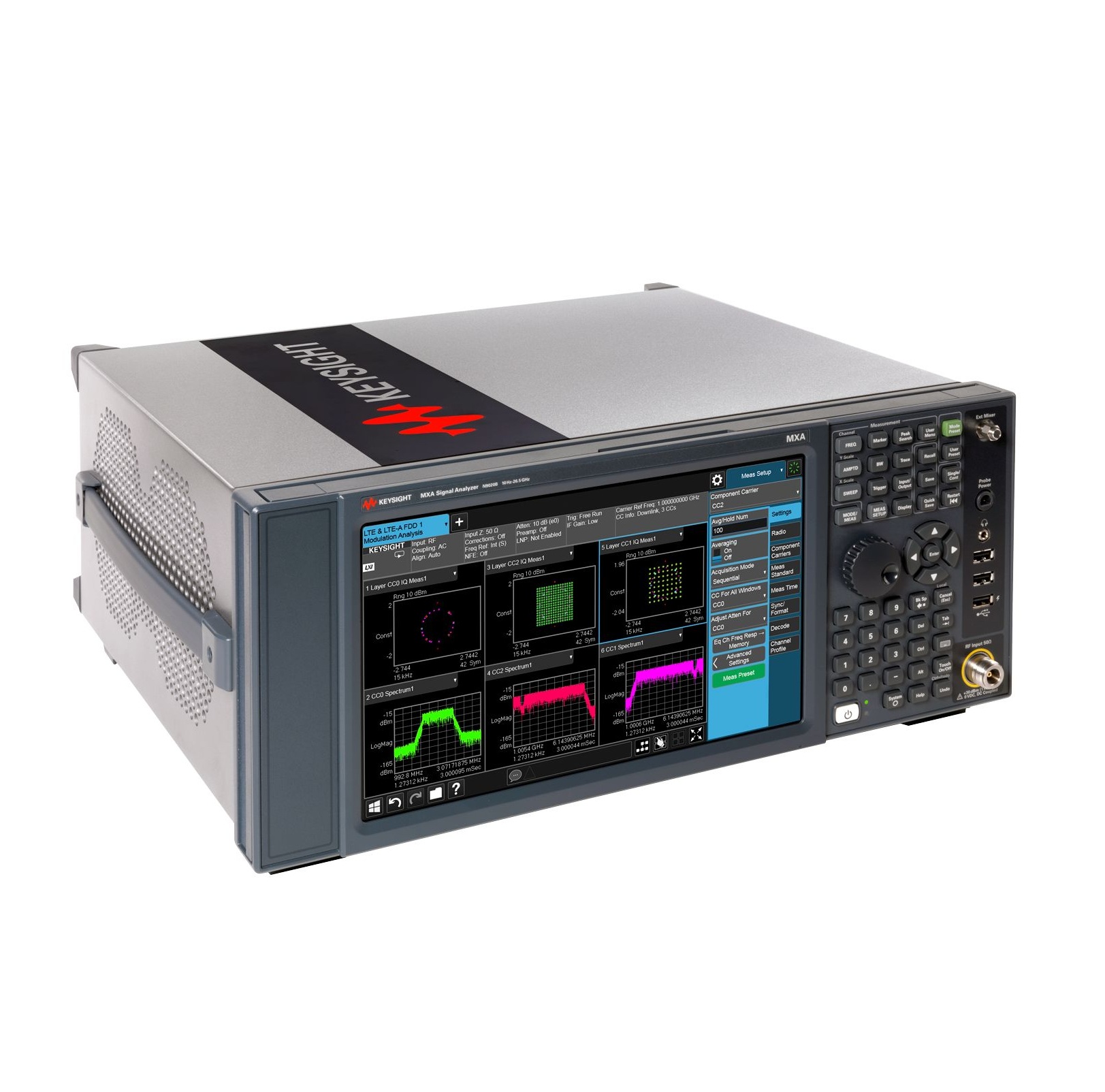

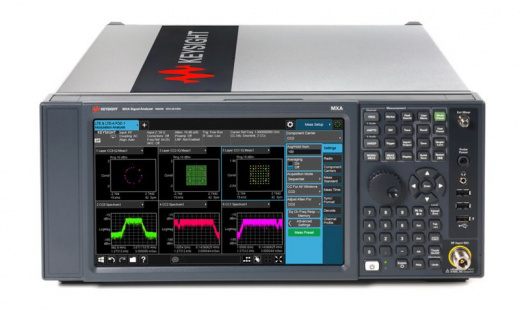

Анализатор сигналов Keysight N9020B-526 MXA: Быстрое и точное тестирование беспроводных устройств
N9020B-526 MXA с опциями B1X, MPB, NF2, P26, PFR — это универсальный анализатор сигналов, разработанный для эффективного тестирования современных беспроводных устройств. Он обеспечивает быструю и надежную характеристику сигналов благодаря передовым параметрическим и функциональным RF-тестам.
Ключевые преимущества:
- Широкий диапазон и полоса анализа: от 10 Гц до 26,5 ГГц и до 160 МГц.
- Высокая скорость тестирования: аппаратное ускорение измерений мощности, быстрая смена дисплея, быстрый поиск пиков и развертки.
- Детальный анализ сигналов: захват длинных I/Q-образцов и точность EVM до 0,3% (–50 дБ).
- Удобство использования: интуитивно понятный мультисенсорный интерфейс и измерения одним нажатием с приложениями PathWave X-Series.
- Обнаружение сложных сигналов: полнополосный спектральный анализ в реальном времени.
Упрощенное устранение неисправностей
MXA помогает быстро выявлять и устранять проблемы благодаря коррелированным результатам, минимальному времени настройки и настраиваемым дисплеям. Цветовая кодировка и сопряженные маркеры облегчают анализ измерений и важных событий.
Приложения X-Series
Приложения X-Series упрощают сложные измерения, обеспечивая стабильные и надежные результаты при тестировании мобильных телефонов, беспроводных устройств, а также аэрокосмических и оборонных разработок. Они предоставляют встроенные экспертные знания, ускоряют проектирование и обеспечивают согласованные измерения на всех этапах. Доступны переносимые лицензии для использования на различных приборах.
Поддержка KeysightCare
Планы поддержки KeysightCare помогают оптимизировать графики проектов, снижать риски и обеспечивать качество продукции.
Приборы, представленные на этой странице, включают год обслуживания KeysightCare Assured с возможностью продления.
Преимущества KeysightCare:
- Быстрое устранение неисправностей для бесперебойной работы оборудования.
- Приоритетная сертифицированная калибровка для надежных прогнозов измерений.
- Оперативная помощь экспертов для быстрого решения проблем.
- Гибкие многолетние планы для сокращения расходов.
Анализатор Keysight N9020B-526 оснащён опциями:
| Опция в комплекте | Описание |
|---|---|
| N9020B-526 | Диапазон частот от 10 Гц до 26,5 ГГц |
| N9020B-B1X | Полоса анализа 160 МГц |
| N9020B-MPB | Обход микроволнового преселектора |
| N9020B-NF2 | Понижение уровня собственных шумов |
| N9020B-P26 | Предусилитель, от 100 кГц до 26,5 ГГц |
| N9020B-PFR | Прецизионный опорный генератор 10 МГц |
Установленное ПО в N9020B MXA:
| Код программного обеспечения | Описание |
|---|---|
| 89601200C | Базовые функции векторного анализа сигналов и возможности подключения к аппаратным платформам (обязательная опция) |
| 89601AYAC | Анализ задаваемой пользователем IQ-модуляции |
| 89601BHFC | Анализ создаваемой пользователем OFDM-модуляции |
| 89601BHNC | Анализ модуляции сигналов 5G NR и Pre-5G |
| 89601BHGC | Анализ модуляции сигналов стандартов LTE/LTE-Advanced FDD |
| 89601BHHC | Анализ модуляции сигналов стандартов LTE/LTE-Advanced TDD |
| 89601B7NC | Пакет программ для анализа модуляции сигналов стандартов 3G |
| 89601B7RC | Анализ модуляции сигналов WLAN стандартов 802.11a/b/g/j/p |
| 89601BHXC | Анализ модуляции сигналов WLAN стандартов 802.11n/ac/ax/be |
| 89601BHTC | Анализ модуляции сигналов устройств Интернета вещей (IoT) |
| 89601BHQC | Анализ импульсных сигналов РЛС |
| 89601BHPC | Анализ непрерывных ЧМ-сигналов РЛС |
| 89601BHMC | Анализ модуляции сигналов стандарта DOCSIS |
| 89601301C | Возможность подключения аппаратных средств разных поставщиков |
| N6141EM0E | Приложение для анализа электромагнитных помех |
| N9054EM0E | Приложение VMA для анализа векторной модуляции |
| N9054EM1E | Приложение VMA для анализа векторной модуляции специализированных сигналов OFDM |
| N9062EM0E | Приложение для обеспечения совместимости по командам SCPI |
| N9063EM0E | Приложение для анализа аналоговой модуляции |
| N9067EM0E | Приложение для измерения параметров импульсов |
| N9068EM0E | Приложение для измерения фазового шума |
| N9069EM0E | Приложение для измерения коэффициента шума |
| N9071EM0E | Приложение для тестирования на соответствие стандартам GSM/EDGE/EDGE Evolution |
| N9072EM0D | Приложение для тестирования на соответствие стандарту cdma2000® |
| N9073EM0E | Приложение для тестирования на соответствие стандартам W-CDMA/HSPA+ |
| N9076EM0E | Приложение для тестирования на соответствие стандарту 1xEV-DO |
| N9077EM0E | Приложение для тестирования на соответствие стандартам WLAN 802.11a/b/g/j/p/n/af/ah |
| N9077EM1E | Приложение для тестирования на соответствие стандартам WLAN 802.11ac/ax |
| N9079EM0E | Приложение для тестирования на соответствие стандартам TD-CDMA/HSPA+ |
| N9080EM0E | Приложение для тестирования на соответствие стандартам LTE и LTE Advanced FDD |
| N9080EM3E | Приложение для тестирования устройств на соответствие стандартам NB-IoT и eMTC |
| N9080EM4E | Приложение для тестирования устройств на соответствие стандартам LTE-V2X |
| N9054EM1E | Приложение VMA для анализа векторной модуляции специализированных сигналов OFDM |
| N9081EM0E | Приложение для тестирования на соответствие стандартам Bluetooth® |
| N9082EM0E | Приложение для тестирования на соответствие стандартам LTE и LTE Advanced TDD |
| N9083EM0E | Приложение для тестирования устройств многостандартного радио (MSR) |
| N9084EM0E | Приложение для тестирования устройств беспроводной связи малого радиуса действия |
Технические характеристики N9020B MXA
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: | 25 МГц |
| 40 МГц | |
| 85 МГц | |
| 125 МГц | |
| 160 МГц | |
| Средний уровень шума при 1 ГГц: | -172 дБм |
| Форм-фактор: | Настольный |
| Параметры частоты: | 3,6 ГГц |
| 8,4 ГГц | |
| 13,6 ГГц | |
| 26,5 ГГц | |
| 32 ГГц | |
| 44 ГГц | |
| 50 ГГц | |
| Смесители до 1,1 ТГц | |
| Высота: | 4U |
| Полоса пропускания | 160 МГц |
| Общая точность амплитуды: | ± 0,23 дБ |
| Фазовый шум на частоте 1 ГГц (смещение 10 кГц): | -114 дБн/Гц |
| Анализ спектра в реальном времени: | Да |
| TOI @ 1 ГГц (перехват 3-го порядка): | +20 дБм |
| Тип: | Анализатор |
Дополнительные опции N9020B MXA
| Наименование опции | Описание |
|---|---|
| N9020B - P03 | Предусилитель, 3,6 ГГц |
| N9020B - P08 | Предусилитель, 8,4 ГГц |
| N9020B - P13 | Предусилитель, 13,6 ГГц |
| N9020B - P26 | Предусилитель, 26,5 ГГц |
| N9020B - P32 | Предусилитель, 32 ГГц |
| N9020B - P44 | Предусилитель, 44 ГГц |
| N9020B - P50 | Предусилитель, 50 ГГц |
| N9020B - B1A | Полоса анализа, 125 МГц |
| N9020B - B1X | Полоса анализа, 160 МГц |
| N9020B - B40 | Полоса анализа, 40 МГц |
| N9020B - B85 | Полоса анализа, 85 МГц |
| N9020B - MPB | Обход СВЧ преселектора |
| N9020B - NF2 | Расширение порога шума, выравнивание приборов |
| N9020B - PFR | Точный опорный сигнал частоты |
| N9020B - DP2 | Цифровой процессор, 2 ГБ памяти для захвата |
| N9020B - EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9020B - BBA | Входы I/Q основной полосы, аналоговые |
| N9020B - UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N9020B - AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
| N9020B - A6J | Калибровка ANSI Z540-1-1994 |
| N9020B - CR3 | Разъем сзади, второй выход ПЧ |
| N9020B - CRP | Разъем, программируемый задний выход ПЧ |
| N9020B - YAS | Видеовыход экрана по оси Y |
| N9020B - EXM | Внешнее микширование |
| N9020B - PRC | Портативная конфигурация |
| N9020B - SF2 | Функции безопасности, запрет сохранения результатов |
| N9020B - SF1 | Функции безопасности, исключить запуск программ |
| N9020B - SS1 | Дополнительный съемный твердотельный накопитель, Win10, для PC6S |
| N6171A | Программное обеспечение MATLAB |
| N9020B - RTR | Пример применения спектрального регистратора и анализатора в реальном времени |
| CV1117A | Крышка, передняя панель, Phantom Gray |
| 1DVR001A | Привод ROM/CD-R/RW |
| 1MSE001A | Мышь |
| МПП001А | Минимальная потеря накладки, от 50 до 75 Ом |
| 1CR013A | Комплект направляющих для стоек с монтажными отверстиями 11, 14 и 16 дюймов |
