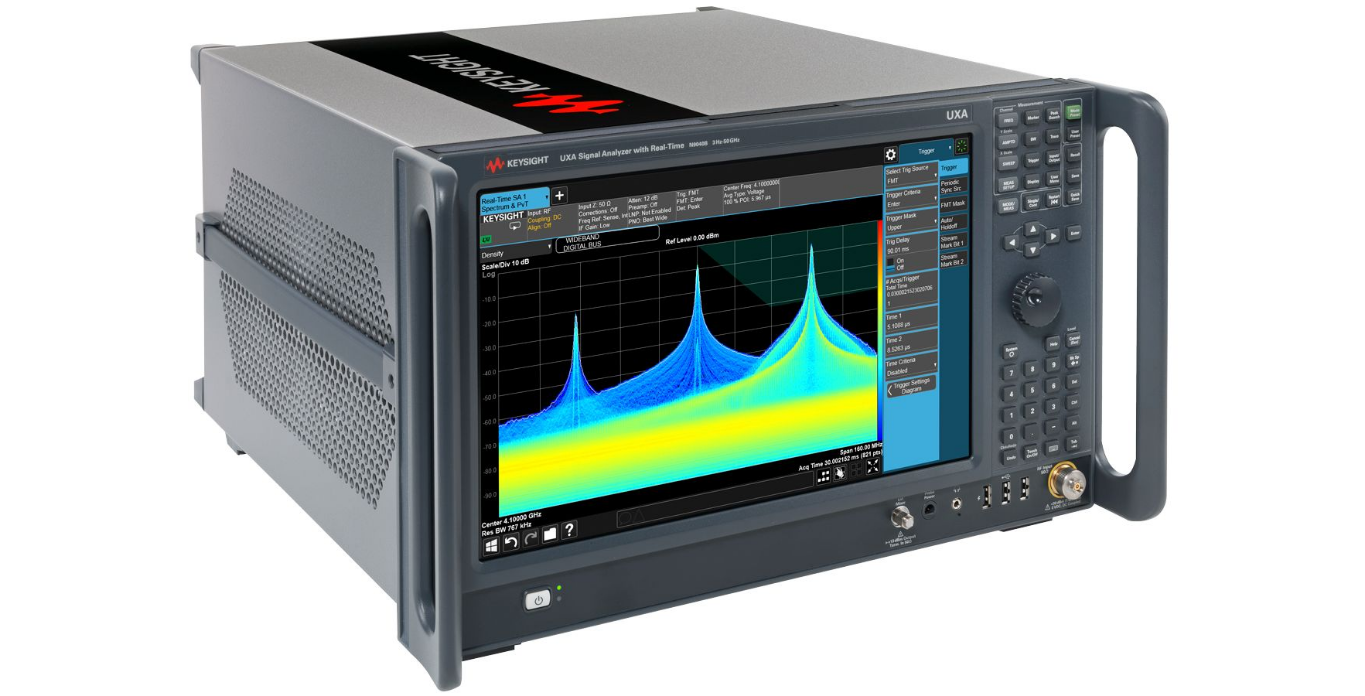

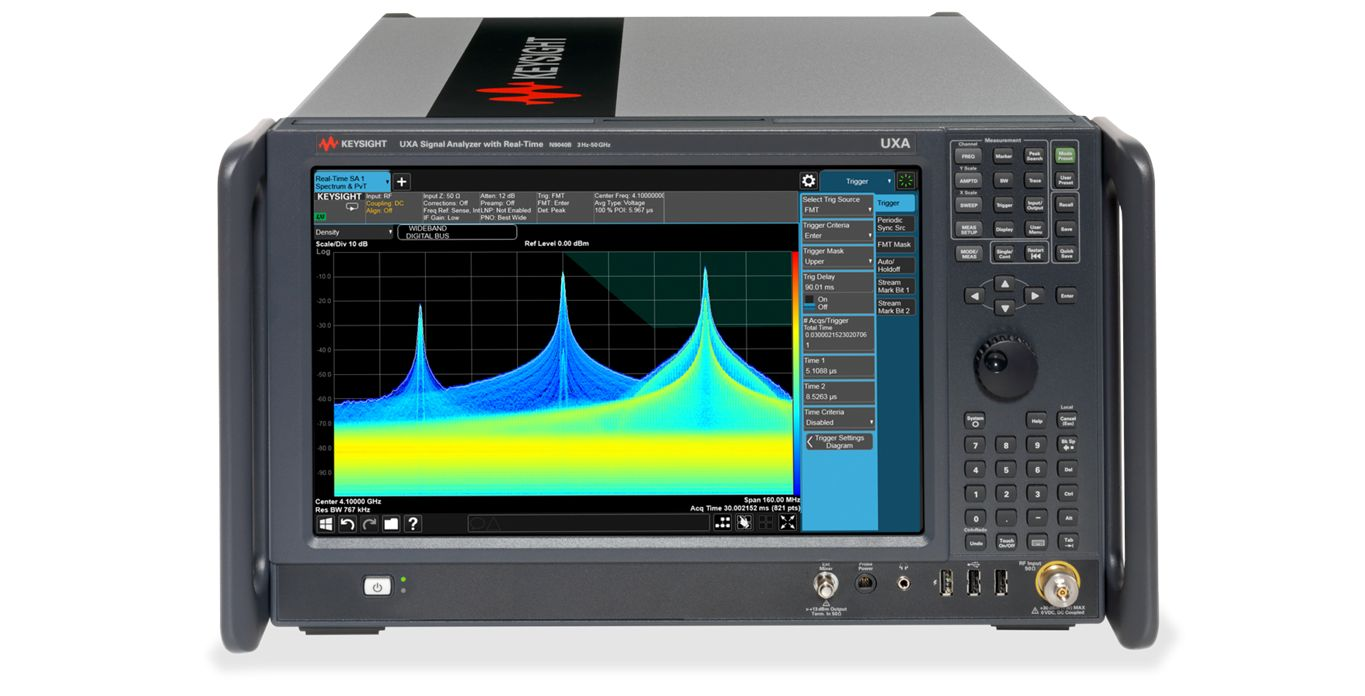

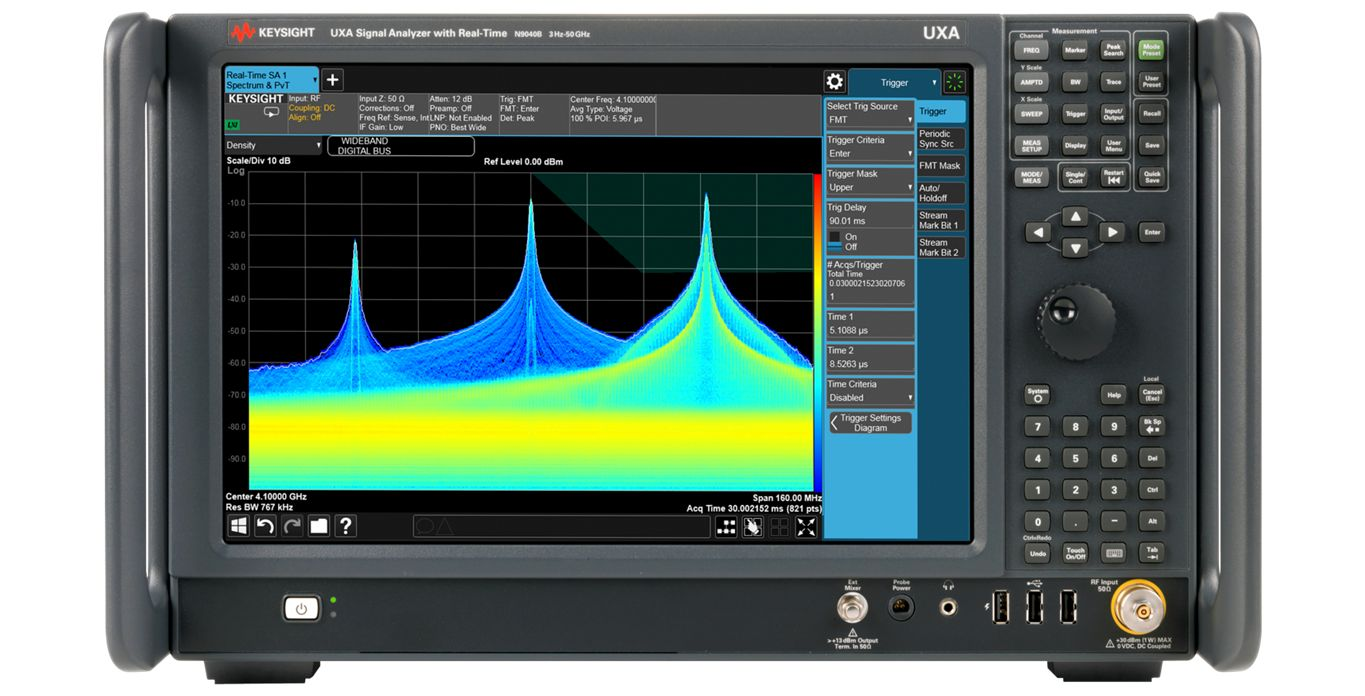

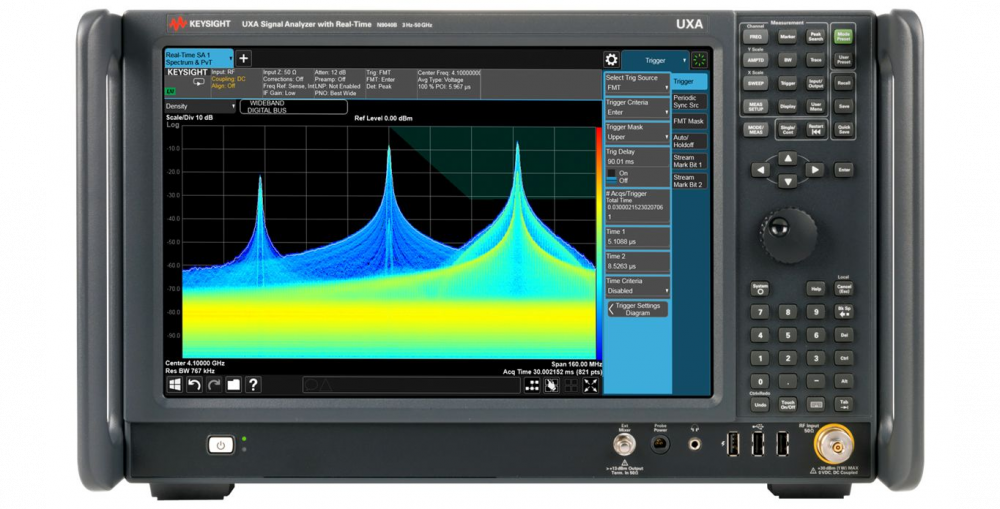

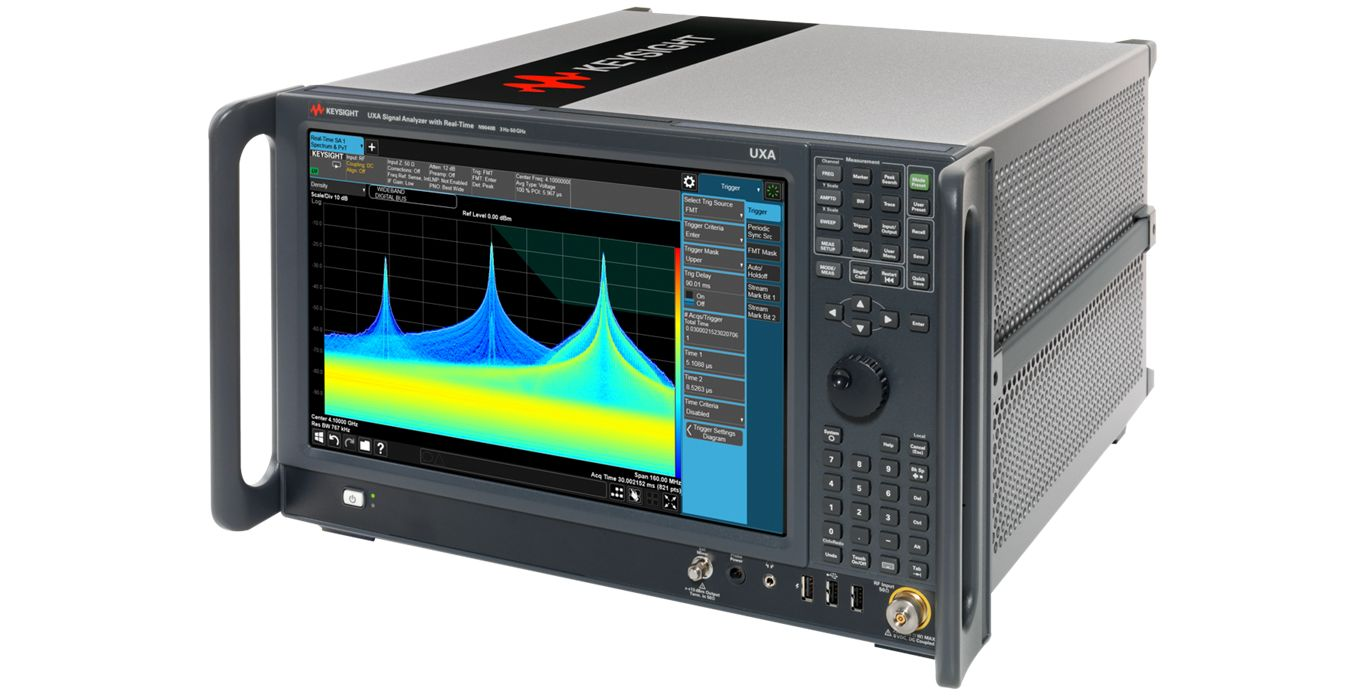

Н9040B - мощный анализатор сигналов для широкополосных приложений до 510 МГц, оснащенный функцией анализа спектра в реальном времени для аналогово-цифровых и коммерческих радиосвязей. Более широкие (до 1 ГГц) и более глубокие обзоры самых сложных сигналов. Измерение спектральной чистоты с лучшим уровнем фазового шума и динамическим диапазоном без паразитных составляющих 78 дБн в полосе пропускания 510 МГц. Расширение входной частоты ВЧ до 110 ГГц. Захват ложных сигналов низкого уровня с улучшенным DANL-малошумящим трактом. 14,1-дюймовый экран.
Охарактеризуйте сложные сигналы миллиметрового диапазона
Keysight N9040B UXA – это высокопроизводительный прибор, разработанный для исследования сложных объектов в диапазоне до 50 ГГц. Он сочетает в себе высокую точность, скорость и универсальность, что делает его идеальным решением для большого спектра приложений.
Посмотрите на реальную эффективность вашего дизайна
Высочайшая производительность N9040B UXA позволяет проводить самые сложные современные исследования: быстро меняющиеся, широкополосные, переходные — в 5G, 802.11ax/ay, спутниковой связи, радиолокации, радиоэлектронной борьбе (РЭБ) и других областях. Изучите чистоту вашего проекта с помощью лучшего в отрасли фазового шума и широкого динамического диапазона без паразитных составляющих.
Функции N9040B UXA
- Получите более широкие (до 1 ГГц) и более глубокие обзоры самых сложных сигналов
- Измерьте спектральную чистоту вашего проекта с лучшим в отрасли уровнем фазового шума и динамическим диапазоном без паразитных составляющих 78 дБн в полосе пропускания 510 МГц.
- Расширьте входную частоту ВЧ до 110 ГГц с помощью интеллектуальных смесителей Keysight и до терагерцовых частот с помощью сторонних решений.
- Захват прерывистых сигналов с помощью непрерывного анализа спектра в реальном времени.
- Захват ложных сигналов низкого уровня с улучшенным DANL-малошумящим трактом.
- Увидьте больше и выведите свой дизайн на новый уровень с 14,1-дюймовым экраном.
Ключевые особенности N9040B UXA:
- Широкий диапазон частот: от 2 Гц до 50 ГГц, охватывающий широкий спектр приложений, от низкочастотных измерений до миллиметровых волн.
- Высочайшая точность измерений: обеспечивает исключительную точность, необходимую для критически важных приложений.
- N9040B UXA способен работать с широкополосными объектами, что необходимо для современной радиолокации и систем связи.
- Исключительная производительность: высокая скорость измерений и обработки данных сокращает время тестирования и повышает эффективность.
- Модульная архитектура: гибкая модульная архитектура позволяет адаптировать N9040B UXA к конкретным потребностям, добавляя необходимые опции и функции.
- Современный пользовательский интерфейс: интуитивно понятный интерфейс с сенсорным экраном упрощает настройку и управление прибором.
Применение N9040B UXA:
- Радиолокационные системы: анализ сложных радиолокационных объектов с высокой точностью и скоростью.
- Системы связи.
- Спутниковая связь: характеристика сигналов спутниковой связи
- Радиоэлектронная борьба (РЭБ): анализ и обнаружение сложных сигналов в системах РЭБ.
- Аэрокосмическая и оборонная промышленность: тестирование и анализ в критически важных приложениях.
Технические характеристики 9040B UXA
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: |
25 МГц 40 МГц 255 МГц 510 МГц 1 ГГц |
| Средний уровень шума при 1 ГГц: | -174 дБм |
| Форм-фактор: | Настольный |
| Параметры частоты: |
8,4 ГГц 13,6 ГГц 26,5 ГГц 44 ГГц 50 ГГц |
| Высота: | 4U |
| Полоса пропускания: | 1 ГГц |
| Максимальная частота: | 50 ГГц |
| Максимальная пропускная способность в реальном времени: | 510 МГц |
| Общая точность амплитуды: | ± 0,16 дБ |
| Уровень производительности: |
◆◆◆◆◆◆ |
| Фазовый шум на частоте 1 ГГц (смещение 10 кГц): | -135 дБн/Гц |
| Анализ спектра в реальном времени: | Да |
| Тип: | Анализатор Сигналов |
Опции 9040B UXA
| Наименование опции | Описание |
|---|---|
| N9040B-ALV | Вспомогательный видеовыход журнала |
| N9040B-C35 | Вход RF, 3,5 мм, штекер |
| N9040B-CNF | Вход RF, тип N, женский |
| N9040B-CRP | Разъем сзади, программируемый выход ПЧ |
| N9040B-YAV | Видео на экране, видео в журнале и линейное видео |
| N9040B-C24 | Вход RF, 2,4 мм, штекер |
| N9040B-P08 | Предусилитель, 8,4 ГГц |
| N9040B-P13 | Предусилитель, 13,6 ГГц |
| N9040B-P26 | Предусилитель, 26,5 ГГц |
| N9040B-P44 | Предусилитель, 44 ГГц |
| N9040B-P50 | Предусилитель, 50 ГГц |
| N9040B-B2X | Полоса анализа, 255 МГц |
| N9040B-B5X | Полоса анализа, 510 МГц |
| N9040B-B25 | Полоса анализа, 25 МГц (стандартная) |
| N9040B-B40 | Полоса анализа, 40 МГц |
| N9040B-H1G | Полоса анализа, 1 ГГц |
| N9040B-EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9040B-RTS | Потоковая передача данных в реальном времени |
| N9040B-UK6 | Данные испытаний коммерческой калибровки |
| N9040B-A6J | Калибровка в соответствии со стандартом ANSI Z540 |
| N9040B-SF1 | Функции безопасности, исключить запуск программ |
| N9040B-SF2 | Функции безопасности, запрет сохранения результатов |
| N9040B-SS1 | Дополнительный съемный твердотельный накопитель, Win10, для PC6S |
| N9040B-DVR | USB-привод DVD-ROM/CD-R/RW |
| N9040B-MLP | Минимальная потеря накладки, от 50 до 75 Ом |
| N9040B-MSE | Мышь, USB |
| N9040B-2CM | Комплект фланцев для монтажа в стойку 265,9 мм Н (6U) - два фланцевых кронштейна, две стандартные направляющие, Темные цвета |
| N9040B-2CP | Комплект фланцев и ручек для монтажа в стойку 265,9 мм Н (6U) - два кронштейна, ручки, направляющие, Темные цвета |
| N6171A | Программное обеспечение MATLAB |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
2 Гц - 50 ГГц |
|
Тип анализатора
|
Лабораторный |
|
Нижняя частота, кГц
|
0,002 |
|
Верхняя частота, ГГц
|
50 |
|
Форм-фактор
|
настольный |
|
Полоса пропускания
? Это частотный диапазон, в котором оборудование корректно измеряет или передает сигналы. Для осциллографов и анализаторов этот параметр определяет максимальную частоту, при которой сохраняется точность измерений |
1 ГГц |
|
Разъем
|
3,5 мм, N, 2.4 мм |
|
Интерфейс
? Пример: USB, LAN, GPIB, RS-232 |
GPIB, LAN, USB |
|
Дисплей
|
14,1 сенсорный дюймовый экран 1280 x 800 |
|
Размер (ВхШхГ), см
|
28х45,9х50 |
|
Вес, кг
|
30,9 |
