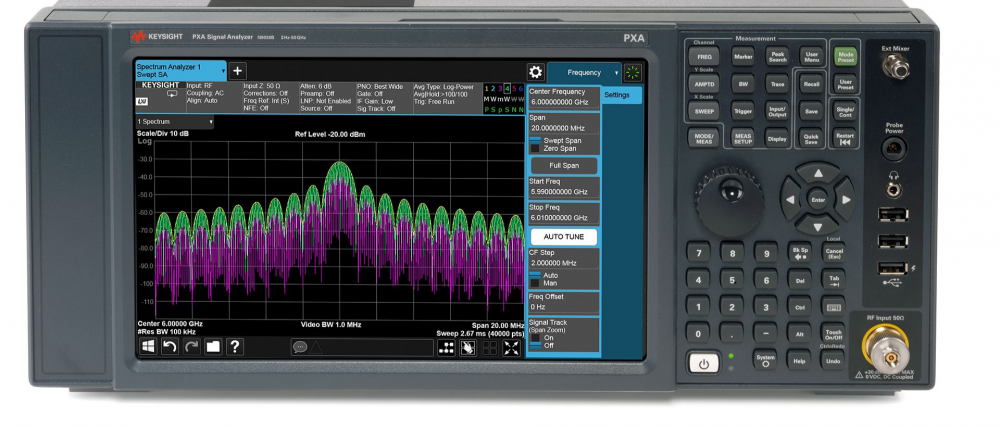

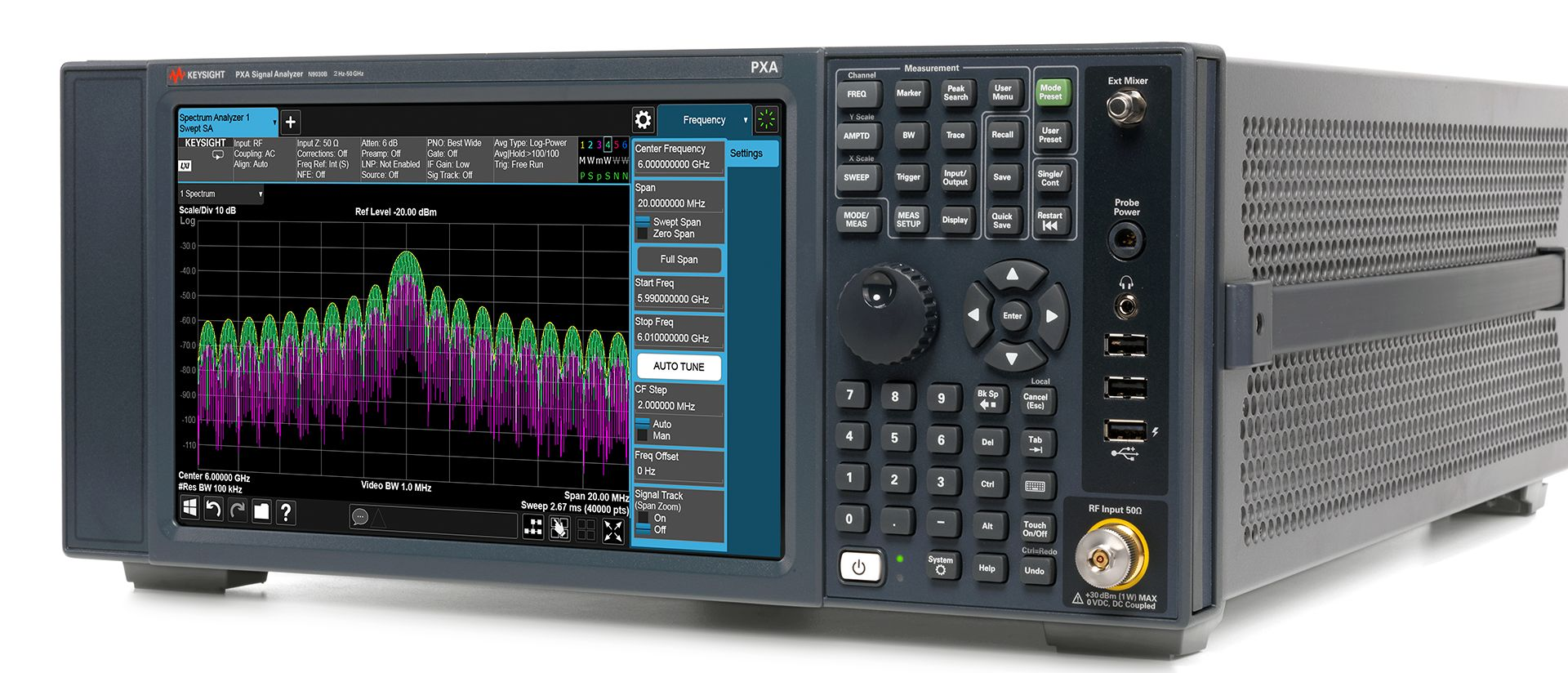

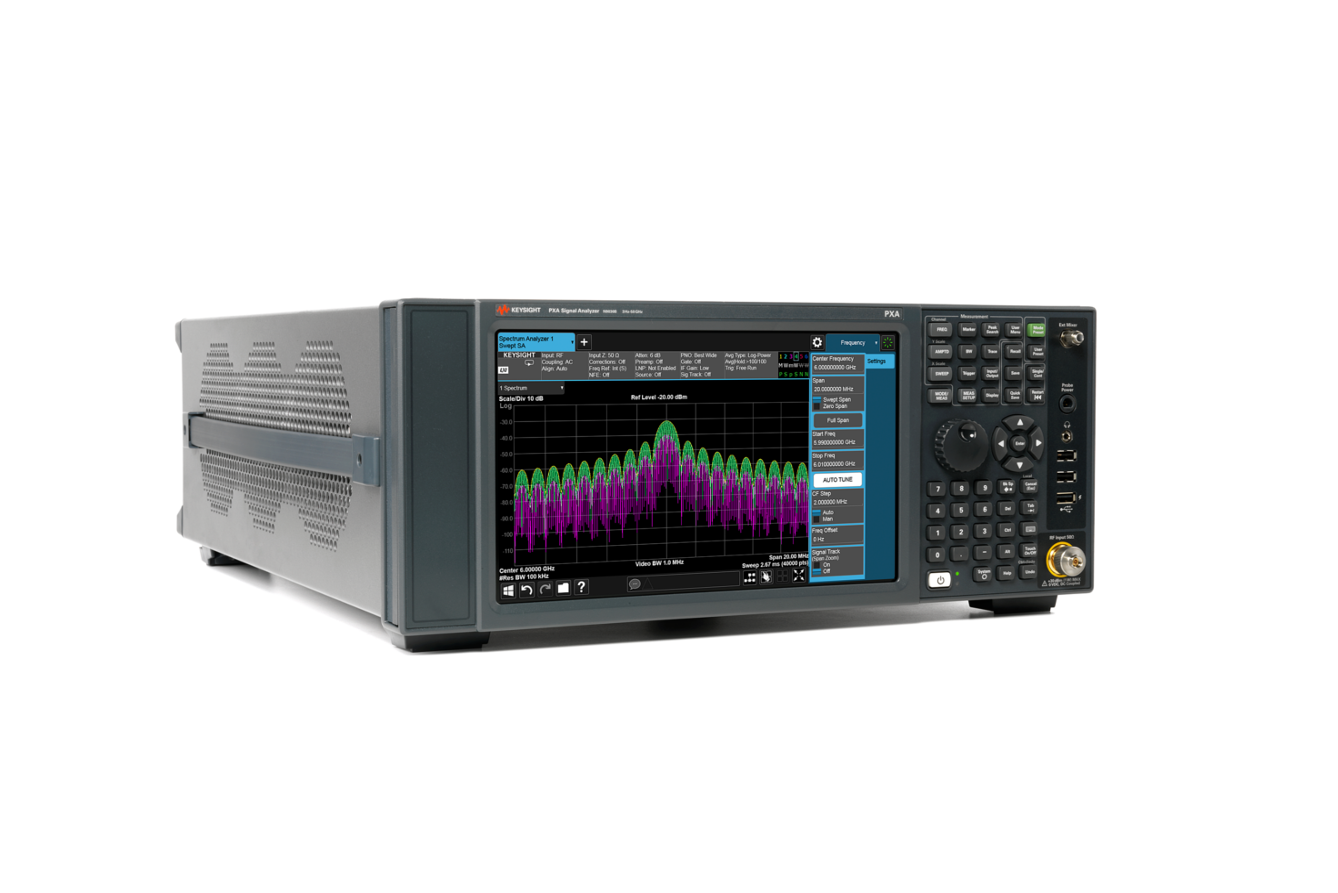

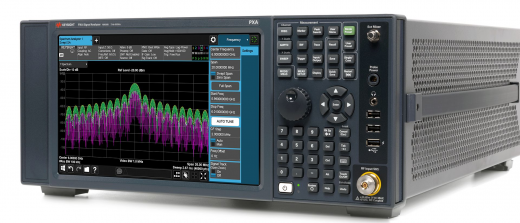

Анализатор сигналов N9030B PXA - мощный инструмент для радиоинженеров и исследователей, позволяющий измерять сигналы в диапазоне от 2 Гц до 50 ГГц с полосой анализа до 510 МГц. Распознавание слабых сигналов на фоне сильных с динамическим диапазоном без паразитных составляющих (SFDR) до 75 дБ. Возможность расширить частоту до 110 ГГц. Записывайте, анализируйте и моделируйте реальные сценарии с потоковой передачей без задержек на частоте до 255 МГц.
Ускорьте внедрение инноваций в самых требовательных приложениях
Keysight N9030B PXA – это высокопроизводительный прибор, разработанный для исследования сложных сигналов в диапазоне до 50 ГГц. Он сочетает в себе высокую точность, скорость и универсальность, что делает его идеальным решением для широкого спектра приложений.
Сравнительная производительность при анализе сигналов
N9030B PXA – идеальное решение для высокоэффективных исследований и разработок в аэрокосмической/оборонной отрасли и коммерческой беспроводной связи. PXA позволяет изучать объекты в более широких полосах пропускания, уменьшает погрешность измерений и выявляет трудноуловимые объекты с помощью расширения уровня шума (NFE). Раскройте сложные объекты с помощью широкого набора измерительных приложений PXA и возможностей демодуляции или добавьте возможности спектрального анализа в реальном времени с помощью обновляемой опции.
Функции N9030B PXA
- Анализируйте больше с широким диапазоном частот от 2 Гц до 50 ГГц с полосой анализа до 510 МГц
- Распознавание слабых сигналов на фоне сильных с динамическим диапазоном без паразитных составляющих (SFDR) до 75 дБ.
- Расширьте частоту до 110 ГГц с помощью интеллектуальных микшеров Keysight
- Записывайте, анализируйте и моделируйте реальные сценарии с потоковой передачей без задержек на частоте до 255 МГц
- Захватывайте переходные или прерывистые сигналы с дополнительными возможностями анализа спектра в реальном времени
- Соответствуйте строгим требованиям к безопасности данных с помощью съемного твердотельного накопителя и других дополнительных функций
Ключевые особенности N9030B PXA:
- Высочайшая точность измерений: обеспечивает исключительную точность, необходимую для критически важных приложений.
- Исключительная производительность: высокая скорость измерений и обработки данных сокращает время тестирования и повышает эффективность.
- Модульная архитектура: гибкая модульная архитектура позволяет адаптировать N9030B PXA к конкретным потребностям, добавляя необходимые опции и функции.
- Интуитивно понятный интерфейс с сенсорным экраном упрощает настройку и управление прибором
Применение N9030B PXA:
- Радиолокационные системы.
- Системы связи.
- Спутниковая связь.
- Радиоэлектронная борьба (РЭБ).
- Аэрокосмическая и оборонная промышленность.
Технические характеристики N9030B PXA
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: | 25 МГц |
| 40 МГц | |
| 85 МГц | |
| 125 МГц | |
| 160 МГц | |
| 255 МГц | |
| 510 МГц | |
| Средний уровень шума при 1 ГГц: | -166 дБм |
| Форм-фактор: | Benchtop |
| Параметры частоты: | 3,6 ГГц |
| 8,4 ГГц | |
| 13,6 ГГц | |
| 26,5 ГГц | |
| 44 ГГц | |
| 50 ГГц | |
| Микшеры до 1,1 ТГц | |
| Высота: | 4U |
| Полоса пропускания: | 510 МГц |
| Общая точность амплитуды: | ±0,19 дБ |
| Уровень производительности: |
◆◆◆◆◆◇ |
| Фазовый шум на частоте 1 ГГц (смещение 10 кГц): | -136 дБн/Гц |
| Анализ спектра в реальном времени: | Да |
| TOI @ 1 ГГц (перехват 3-го порядка): | +22 дБм |
| Тип: | Анализатор Сигналов |
Опции N9030B PXA
| Наименование опции | Описание |
|---|---|
| N9030B - P03 | Предусилитель, 3,6 ГГц |
| N9030B - P08 | Предусилитель, 8,4 ГГц |
| N9030B - P13 | Предусилитель, 13,6 ГГц |
| N9030B - P26 | Предусилитель, 26,6 ГГц |
| N9030B - P44 | Предусилитель, 44 ГГц |
| N9030B - P50 | Предусилитель, 50 ГГц |
| N9030B - B2X | Полоса анализа, 255 МГц |
| N9030B - B40 | Полоса анализа, 40 МГц |
| N9030B - B1X | Полоса анализа, 160 МГц |
| N9030B - B85 | Полоса анализа, 85 МГц |
| N9030B - B5X | Полоса анализа, 510 МГц |
| N9030B - EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9030B - LNP | Малошумный путь |
| N9030B - MPB | Обход СВЧ преселектора |
| N9030B - EP0 | Повышенный фазовый шум, гетеродин DDS |
| N9030B - RTS | Потоковая передача данных в реальном времени |
| N9030B - BBA | Входы I/O основной полосы, аналоговые |
| N9030B - UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N9030B - A6J | Калибровка ANSI Z540-1-1994 |
| N9030B - AMG | Калибровка + Неопределенности и защитные полосы (аккредитовано) |
| N9030B - ALV | Вспомогательный видеовыход журнала |
| N9030B - C35 | Входной разъем RF, 3,5 мм, штекер |
| N9030B - CR3 | Разъем сзади, второй выход ПЧ |
| N9030B - CRP | Разъем сзади, программируемый выход ПЧ |
| N9030B - YAV | Видео с экрана, видео журнала и линейное видео |
| N9030B - EXM | Внешнее микширование |
| N9030B - SF1 | Функции безопасности, исключить запуск программ |
| N9030B - SF2 | Функции безопасности, запрет сохранения результатов |
| N9030B - SS2 | Дополнительный твердотельный накопитель, Win10, для PCB |
| N9030B - SS3 | Дополнительный твердотельный накопитель M.2 NVMe, Win10, для PCA |
| N9030B - 107 | Аудиовход и дигитайзер |
| N6171A | Программное обеспечение MATLAB |
| N9030B - RTR | Пример применения спектрального регистратора и анализатора в реальном времени |
| CV1117A | Крышка, передняя панель, Phantom Gray для 40 анализаторов сигналов серии X |
| 1DVR001A | Привод ROM/CD-R/RW |
| 1MSE001A | Мышь |
| 1MH001A | Минимальная потеря накладки, от 50 до 75 Ом |
| 1CR014A | Комплект направляющих для стоек с 17-дюймовыми и 20-дюймовыми монтажными отверстиями |
| N9030B - 033 | Комплект принадлежностей для соединителя измерительного приемника, 26,5 ГГц MIMR |
| N9030B - 034 | Комплект принадлежностей для соединителя измерительного приемника, 50 ГГц MMR |
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
69527-17 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
2 Гц - 50 ГГц |
|
Тип анализатора
|
Лабораторный |
|
Нижняя частота, кГц
|
0,002 |
|
Верхняя частота, ГГц
|
50 |
|
Форм-фактор
|
Benchtop |
|
Дисплей
|
сенсорный ЖК-дисплей |
|
Фазовый шум, дБн/Гц
|
-136 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
|
Размер (ВхШхГ), см
|
17,7х42,6х55,6 |
|
Вес, кг
|
34 |
