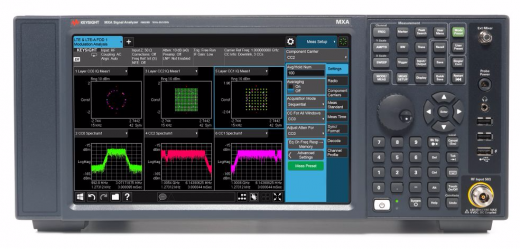

Анализатор сигналов N9020B MXA помогает быстрее находить и решать проблемы с помощью коррелированных результатов, минимального времени настройки и настраиваемых дисплеев измерений. Цветовая кодировка результатов и связанные маркеры облегчают идентификацию измерений и важных событий, происходящих в ваших беспроводных устройствах нового поколения. Диапазон частот от 10 Гц до 50 ГГц и полосой анализа до 160 МГц.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight N9020B MXA: Высокая точность и производительность
Keysight N9020B MXA — это передовой инструмент для исследования в широком диапазоне частот от 10 Гц до 50 ГГц. Этот прибор сочетает в себе высокую точность, производительность и гибкость, что делает его идеальным решением для различных применений в области радиочастотного (РЧ) и микроволнового исследования.
Быстро адаптируйтесь к меняющимся требованиям к тестированию беспроводных устройств
N9020B, разработанный для тестирования беспроводных устройств, позволяет быстро и уверенно характеризовать сигналы практически любого беспроводного устройства с использованием современных параметрических или функциональных тестов RF. Интуитивно понятный интерфейс с поддержкой нескольких касаний упрощает процесс измерения, даже при работе с самыми передовыми устройствами.
Функции N9020B MXA
- Увидьте больше с широким диапазоном частот от 10 Гц до 50 ГГц и полосой анализа до 160 МГц
- Сократите время тестирования с помощью аппаратно-ускоренных измерений мощности, быстрых обновлений дисплея, быстрого поиска пиковых значений маркера и быстрых разверток
- Получите полную характеристику сигнала, захватив более длинные выборки I/Q
- Точный анализ с EVM всего 0,3 процента (–50 дБ)
- Упростите тестирование с помощью измерений одной кнопкой с помощью измерительных приложений PathWave X-Series
- Захватывайте неуловимые или кратковременные сигналы с помощью полнодиапазонного анализа спектра в реальном времени
Преимущества N9020B MXA:
- Обеспечивает точные измерения амплитуды, частоты и фазы сигналов.
- Низкий уровень собственных шумов: Обеспечивает высокую чувствительность и позволяет обнаруживать слабые сигналы.
- Низкий уровень фазового шума делает этот прибор пригодным для исследования с различными видами модуляции.
- Анализ спектра в реальном времени: Опционально возможен анализ спектра в реальном времени (Real-Time Spectrum Analysis, RTSA), что позволяет обнаруживать кратковременные сигналы.
- Разъёмы для подключения различных типов устройств.
- Возможность настройки устройства под конкретные задачи с помощью различных опций.
- Опциональные предусилители для усиления слабых сигналов.
Применение N9020B MXA:
- Телекоммуникационные системы, включая 5G.
- Измерение характеристик радиочастотных и микроволновых устройств.
- Аэрокосмическая и оборонная промышленности.
- Научные исследования в области радиофизики и электроники.
Технические характеристики N9020B MXA
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: | 25 МГц |
| 40 МГц | |
| 85 МГц | |
| 125 МГц | |
| 160 МГц | |
| Средний уровень шума при 1 ГГц: | -172 дБм |
| Форм-фактор: | Настольный |
| Параметры частоты: | 3,6 ГГц |
| 8,4 ГГц | |
| 13,6 ГГц | |
| 26,5 ГГц | |
| 32 ГГц | |
| 44 ГГц | |
| 50 ГГц | |
| Смесители до 1,1 ТГц | |
| Высота: | 4U |
| Полоса пропускания | 160 МГц |
| Общая точность амплитуды: | ± 0,23 дБ |
| Фазовый шум на частоте 1 ГГц (смещение 10 кГц): | -114 дБн/Гц |
| Анализ спектра в реальном времени: | Да |
| TOI @ 1 ГГц (перехват 3-го порядка): | +20 дБм |
| Тип: | Анализатор |
Модели N9020B MXA
| Модель | Описание |
|---|---|
| N9020B-503 | Диапазон частот от 10 Гц до 3,6 ГГц |
| N9020B-508 | Диапазон частот от 10 Гц до 8,4 ГГц |
| N9020B-513 | Диапазон частот от 10 Гц до 13,6 ГГц |
| N9020B-526 | Диапазон частот от 10 Гц до 26,5 ГГц |
| N9020B-532 | Диапазон частот от 10 Гц до 32 ГГц |
| N9020B-544 | Диапазон частот от 10 Гц до 44 ГГц |
| N9020B-550 | Диапазон частот от 10 Гц до 50 ГГц |
Опции N9020B MXA
| Наименование опции | Описание |
|---|---|
| N9020B - P03 | Предусилитель, 3,6 ГГц |
| N9020B - P08 | Предусилитель, 8,4 ГГц |
| N9020B - P13 | Предусилитель, 13,6 ГГц |
| N9020B - P26 | Предусилитель, 26,5 ГГц |
| N9020B - P32 | Предусилитель, 32 ГГц |
| N9020B - P44 | Предусилитель, 44 ГГц |
| N9020B - P50 | Предусилитель, 50 ГГц |
| N9020B - B1A | Полоса анализа, 125 МГц |
| N9020B - B1X | Полоса анализа, 160 МГц |
| N9020B - B40 | Полоса анализа, 40 МГц |
| N9020B - B85 | Полоса анализа, 85 МГц |
| N9020B - MPB | Обход СВЧ преселектора |
| N9020B - NF2 | Расширение порога шума, выравнивание приборов |
| N9020B - PFR | Точный опорный сигнал частоты |
| N9020B - DP2 | Цифровой процессор, 2 ГБ памяти для захвата |
| N9020B - EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9020B - BBA | Входы I/Q основной полосы, аналоговые |
| N9020B - UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N9020B - AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
| N9020B - A6J | Калибровка ANSI Z540-1-1994 |
| N9020B - CR3 | Разъем сзади, второй выход ПЧ |
| N9020B - CRP | Разъем, программируемый задний выход ПЧ |
| N9020B - YAS | Видеовыход экрана по оси Y |
| N9020B - EXM | Внешнее микширование |
| N9020B - PRC | Портативная конфигурация |
| N9020B - SF2 | Функции безопасности, запрет сохранения результатов |
| N9020B - SF1 | Функции безопасности, исключить запуск программ |
| N9020B - SS1 | Дополнительный съемный твердотельный накопитель, Win10, для PC6S |
| N6171A | Программное обеспечение MATLAB |
| N9020B - RTR | Пример применения спектрального регистратора и анализатора в реальном времени |
| CV1117A | Крышка, передняя панель, Phantom Gray |
| 1DVR001A | Привод ROM/CD-R/RW |
| 1MSE001A | Мышь |
| МПП001А | Минимальная потеря накладки, от 50 до 75 Ом |
| 1CR013A | Комплект направляющих для стоек с монтажными отверстиями 11, 14 и 16 дюймов |
