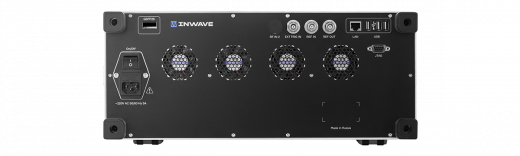

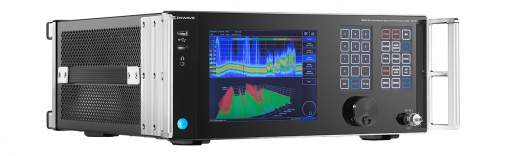

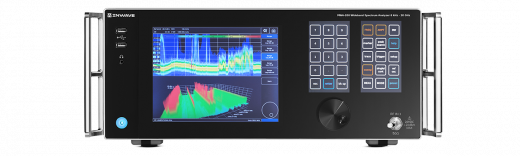

INWAVE MWA-200 Анализатор спектра и сигналов

Возможны дополнительные опции

Анализатор спектра и сигналов MWA-200 – это профессиональный измерительный прибор, предназначенный для анализа спектра и сигналов в широком диапазоне частот. Он обеспечивает высокую точность и надежность измерений, что делает его незаменимым инструментом для решения широкого спектра задач в различных областях, включая радиоэлектронику, телекоммуникации, научные исследования и образование.

Подробности

Характеристики

Госреестр СИ

—

89948-23

Полоса пропускания, МГц

—

800

Диапазон частот

—

8 кГц - 20 ГГц

Дисплей

—

8” графический сенсорный дисплей

Фазовый шум, дБн/Гц

—

-137

Тип анализатора

—

Лабораторный

Все характеристики

Все товары бренда INWAVE

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Возможны дополнительные опции

Преимущества и особенности MWA-200

MWA-200 охватывает широкий диапазон частот, что позволяет использовать его для анализа сигналов различных типов и назначения.
Благодаря использованию современной элементной базы и передовых технологий обработки сигналов, анализатор обеспечивает высокую точность измерений.
Удобный и интуитивно понятный интерфейс мультитач-интерфейс с сенсорной контекстной клавиатурой и 100 Гбит/сделает работу с анализатором максимально комфортной и эффективной.
MWA-200 обладает широким набором функций, включая спектральное разрешение до 0.1 Гц, измерение мощности сигнала, демодуляцию и другие.
Большой объем встроенной памяти 4 ГБ (2 млрд. отсчетов) и частота дискретизации до 4 ГГц позволяет осуществлять запись, анализ и демодуляцию широкополосных сигналов на длительном временном интервале.
Анализатор может быть подключен к компьютеру для обработки и анализа данных, а также для управления прибором.
Надежность и долговечность: MWA-200 отличается высокой надежностью и долговечностью, что гарантирует его бесперебойную работу в течение длительного времени.

Области применения MWA-200

Разработка и тестирование радиоэлектронных устройств: Анализатор позволяет проводить комплексный анализ сигналов, что необходимо для разработки и тестирования радиоэлектронных устройств различного назначения.
MWA-200 может быть использован для диагностики и обслуживания телекоммуникационного оборудования, а также для анализа качества сигнала.
Анализатор спектра и сигналов может применяться в научных исследованиях для изучения различных физических явлений, связанных с излучением и распространением волн.
Образование: MWA-200 может быть использован в учебных заведениях для обучения студентов основам радиоэлектроники и радиотехники.

Технические характеристики MWA-200

Характеристика	Значение
Диапазон рабочих частот	8 кГц-20 ГГц
Чувствительность при 25°С, 1 ГГц	-155 дБм/Гц
Избирательность	90 дБ
Точка компрессии 1 дБ по входу, при	-20 дБм
Диапазон ослаблений входного аттенюатора	0.. 31.5 дБ, шаг 0.5
Уровень фазовых шумов на отстройке 10 кГц от несущей	-137 (-130) дБн/Гц несущая 1 ГГц
Скорость сканирования при спектральном разрешении 250 кГц	20 ГГц/с
Максимальная полоса анализа спектра реального времени при спектральном разрешении 250 кГц	800 МГц
Максимальная полоса записи	800 МГц
Минимальная полоса разрешения	0.1 Гц
Объем внутренней памяти выборок	4 ГБ (2 млрд. отсч.)
Интерфейсы вывода данных	100 Гбит/с Ethernet (QSFP28) 1 Гбит/с Ethernet (RJ-45)
Формат вывода данных	временная выборка (I/Q, вещественная), вещественный спектр (дБм), временная выборка демодулированного сигнала

Опции MWA-200

Опция	Характеристика
MWA-OCXO	Термостатированный опорный генератор (ОСXO)
MWA-RB	Рубидиевый опорный генератор
MWA-RB-ENH	Улучшенный рубидиевый опорный генератор
MWA-ULPN	Ультранизкий фазовый шум (-137 дБн/Гц на отстр. 10 кГц от 1 ГГц)
MWA-DDR	DDR-память объемом 4 ГБ (2 млрд. отсч.)
MWA-RC	Удаленное управление
MWA-PN	Анализ фазовых шумов
MWA-EMI	Набор фильтров ЭМИ
MWA-PC	Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
MWA-100G	Интерфейс ввода-вывода 100 Гбит/с (QSFP28)
MWA-2CH	Второй синхронный канал с диапазоном частот 8 кГц... 1.5 ГГц
MWA-UPR	Доступ пользователя к программированию ПЛИС
MWA-UVSA	Векторный анализ сигналов со всеми априорно неизвестными параметрами
MWA-RT	Анализ спектра в реальном времени
MWA-AMFM	Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
MWA-MD	Измерительный демодулятор АМ/ЧМ
MWA-LPN	Уменьшенный фазовый шум
MWA-VSA	Векторный анализ сигналов

Госреестр СИ

89948-23

Полоса пропускания, МГц

800

Диапазон частот

8 кГц - 20 ГГц

Дисплей

8” графический сенсорный дисплей

Фазовый шум, дБн/Гц

-137

Тип анализатора

Лабораторный

Интерфейс

LAN, USB

Страна производства

Россия

Методики поверки MWA-200

14,2 Мб

Описание типа СИ MWA-200

212,7 Кб
