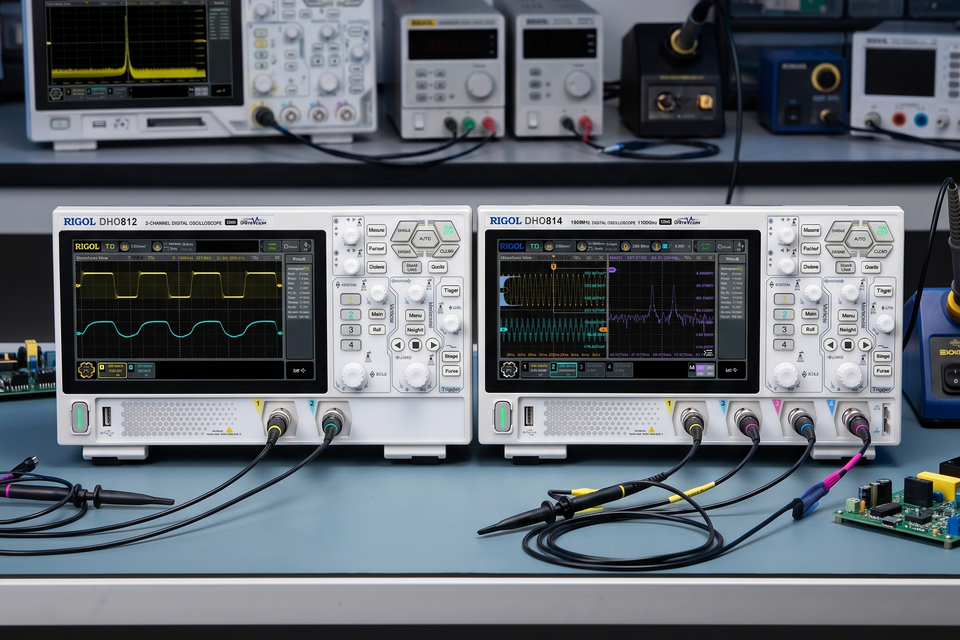

Выбор осциллографа — стратегическое решение, определяющее общую эффективность работы инженерной лаборатории, сервисного центра или домашней мастерской. Главная дилемма при комплектации рабочего места — количество каналов. Попытка сэкономить и взять двухканальную модель для сложных проектов способна сделать отладку современных устройств практически невозможной. В то же время избыточный функционал ведет к неоправданным затратам бюджета. Разберемся, в каких случаях минимальной конфигурации достаточно, а когда жизненно необходимы четыре канала и более.
- 2 канала — для ремонта аналоговых цепей, простых блоков питания и автодиагностики.
- 4 канала — минимальный стандарт для разработки цифровой электроники (SPI, I2C, CAN) и контроля последовательности питания небольших систем.
- 8 каналов — для сложных систем питания (последовательность подачи питания с 5–8 шинами), многоканальных аналоговых трактов и автомобильных ECU.
Когда достаточно двух каналов?
Двухканальные осциллографы исторически остаются самыми востребованными приборами начального уровня. Их архитектура идеально подходит для синхронного сравнения двух сигналов, например, для сопоставления входного и выходного сигнала усилительного каскада или измерения падения напряжения и тока в цепи.
Оптимальные сферы применения 2-канальных моделей:
- Ремонт аналоговой техники: усилители низкой частоты, радиоприемники, источники питания с простой схемотехникой.
- Диагностика импульсных блоков питания: анализ ШИМ-сигнала и контроль уровня пульсаций на выходных обмотках.
- Образование: лучший выбор для учебных заведений и радиолюбителей, изучающих основы измерений параметров цепей.
- Автодиагностика: проверка сигналов датчиков Холла, ДПКВ, лямбда-зондов и других исполнительных устройств.
Для таких задач двух каналов вполне хватает, а дальнейшее наращивание функционала не дает пропорционального прироста эффективности.

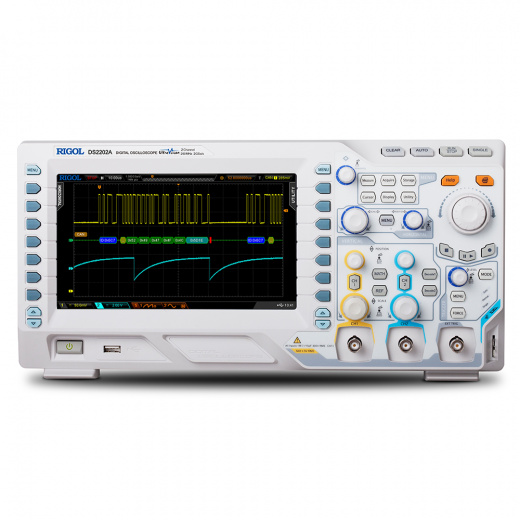

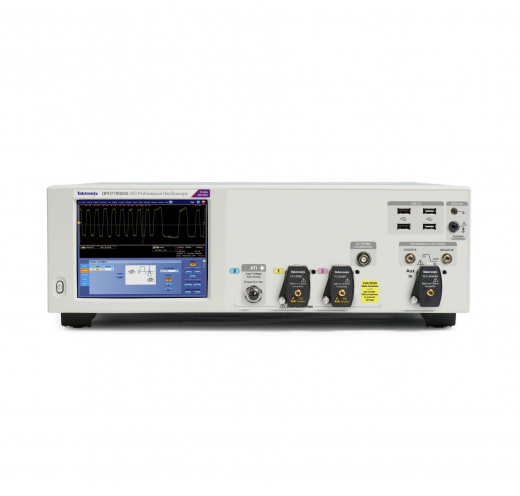

Популярные двухканальные модели:

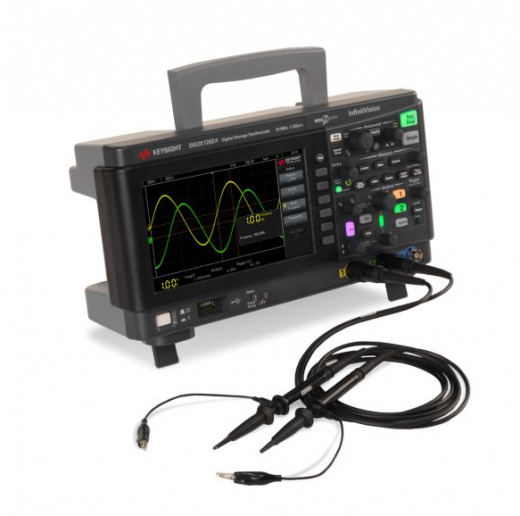

%20DSOX1202A.jpg "Keysight (Agilent): DSOX1202A")
Почему четыре канала становятся отраслевым стандартом?
С развитием микроконтроллерной техники задачи инженерных измерений многократно усложнились. При отладке встраиваемых систем (Embedded Systems) двух каналов начинает критически не хватать. Рассмотрим типичный пример — захват транзакции по шине SPI. Для полноценного анализа требуется одновременно контролировать четыре линии:
- CS (Chip Select) — выбор микросхемы;
- SCK (Serial Clock) — тактовый сигнал;
- MOSI — данные от мастера к ведомому;
- MISO — данные от ведомого к мастеру.
Имея лишь два канала, инженер вынужден постоянно переключать щупы, использовать внешние триггеры и собирать картину транзакции по частям, что неизбежно ведет к ошибкам и колоссальным потерям времени. По данным аналитического портала EE Times, разработчики тратят до 40% рабочего времени на поиск аппаратных ошибок, связанных с таймингами и рассинхронизацией. Использование четырехканального осциллографа позволяет сократить этот этап на 25–30%.

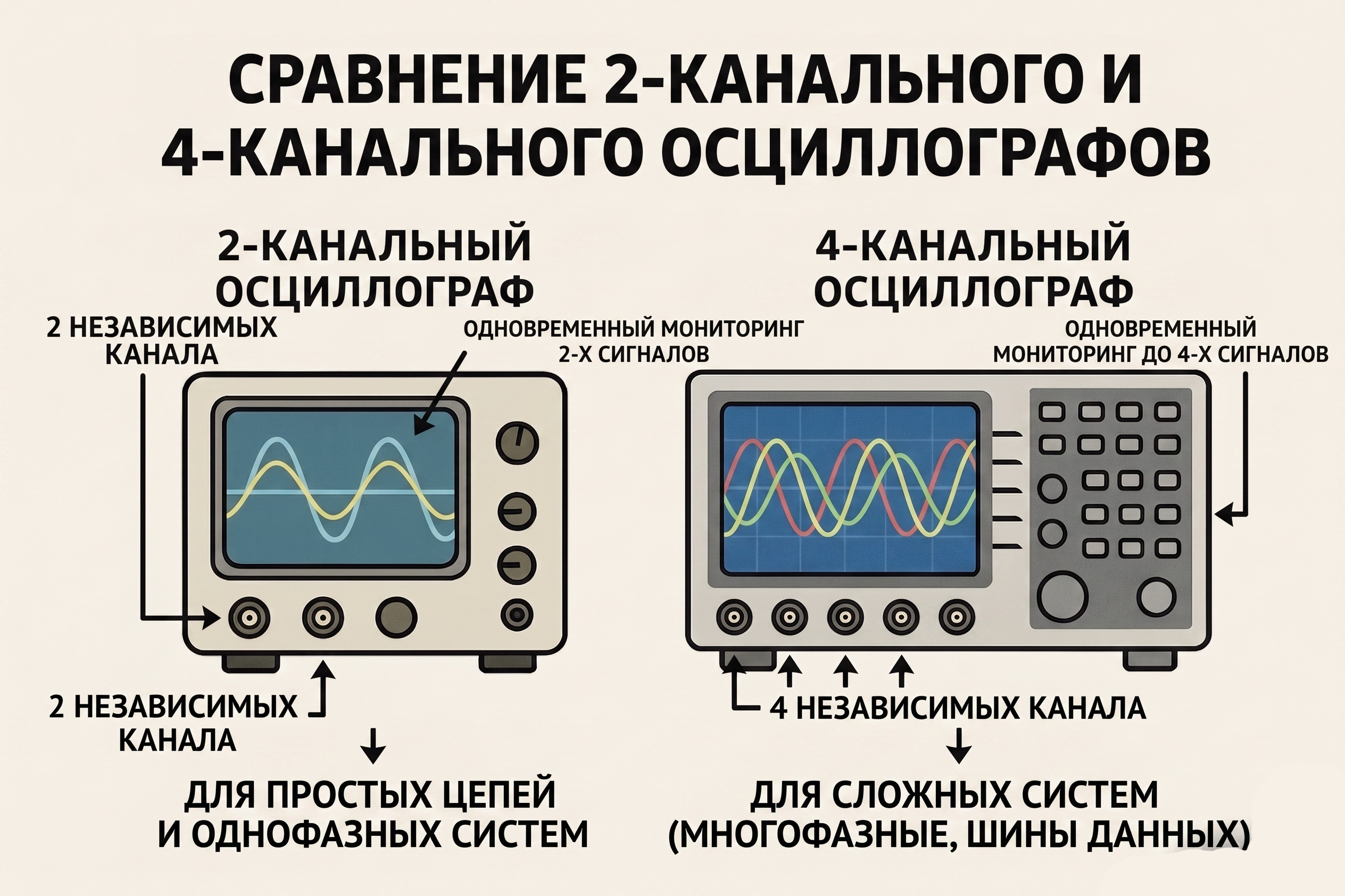

| Характеристика | 2-канальный осциллограф | 4-канальный осциллограф |
|---|---|---|
| Стоимость | Низкая / Доступная | Средняя / Высокая (обычно на 40–60% дороже) |
| Распределение АЦП | Часто одна микросхема АЦП на оба канала | Разделение между парами каналов (1-2 и 3-4) |
| Отладка цифровых шин | Возможна только для UART / I2C (частично) | Полноценная отладка SPI, CAN, I2C, I2S |
| Последовательность подачи питания | Затруднена: сложно отследить более 2 линий | Оптимальна: отслеживание очередности запуска всех питающих напряжений |
| Целевая аудитория | Начинающие, автоэлектрики, мастера по ремонту | Инженеры-схемотехники, разработчики электроники |
Важное уточнение: каналы — не единственное, на что нужно смотреть.
Четыре канала сами по себе не решат задачу, если не обеспечена достаточная полоса пропускания и частота дискретизации. Например, для корректного захвата SPI-сигналов с тактовой частотой 50 МГц осциллограф должен обладать полосой пропускания хотя бы 250–500 МГц (чтобы передать форму сигнала, а не просто факт переключения) и частотой дискретизации, позволяющей соблюдать критерий Найквиста на всех активных каналах. При выборе 4-канальной модели обязательно проверяйте спецификации: некоторые бюджетные приборы при включении третьего и четвертого каналов вдвое снижают частоту дискретизации на канал или урезают полосу пропускания. Такая «многоканальность» может оказаться бесполезной для практической работы.

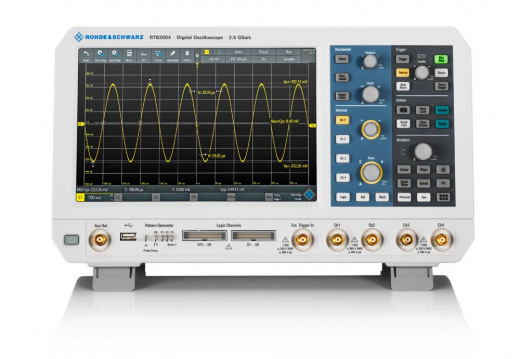

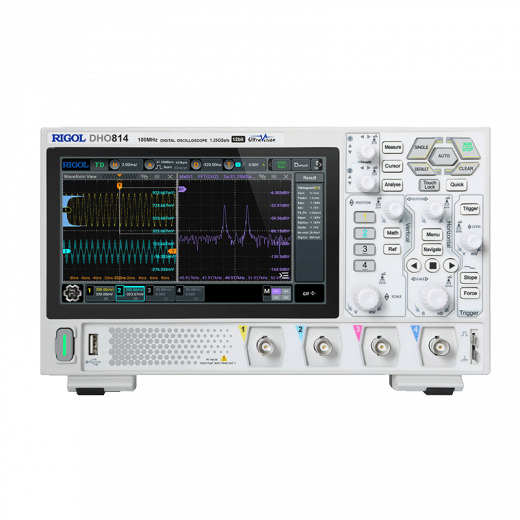

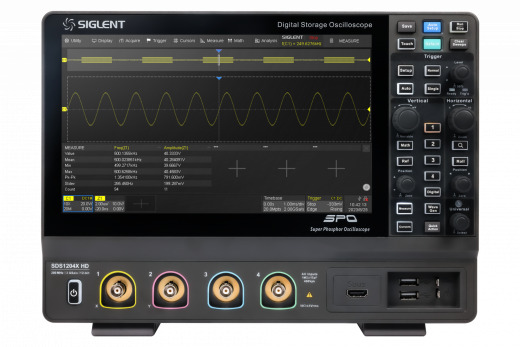

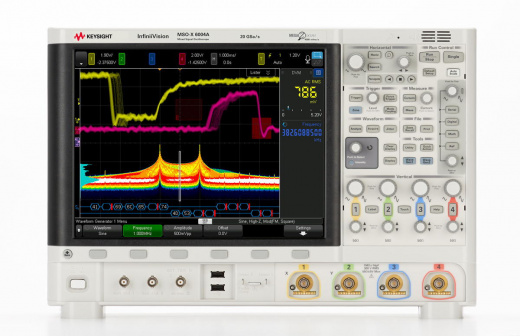

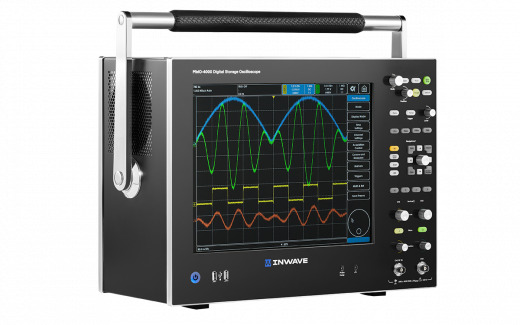

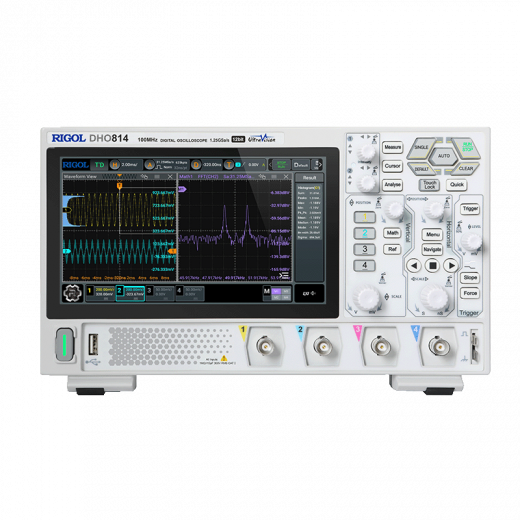

Вот примеры устройств, которые позволяют одновременно мониторить до четырех сигналов, что необходимо для отладки сложных схем, шин данных или многофазных систем питания:

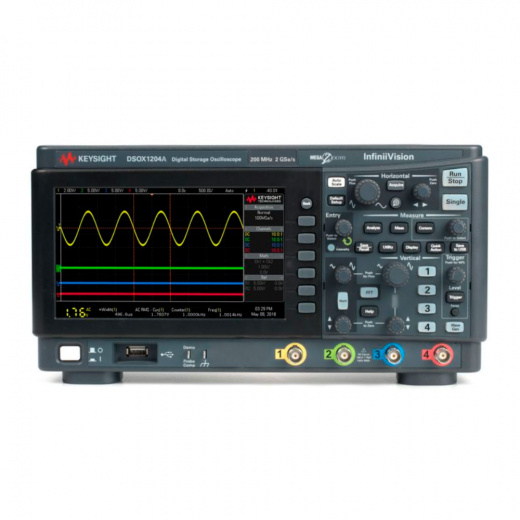

%20DSOX1204A.jpg "Keysight (Agilent): DSOX1204A")
Инженерные измерения эволюционируют вместе с усложнением устройств. Рост потребности от двух до четырех каналов — это первый важнейший этап развития лаборатории. Когда проект перерастает простые аналоговые узлы, разработчику требуется одновременный контроль множества точек: синхронизация сложных интерфейсов и валидация многоканальных систем питания. На этом этапе современный 4-канальный осциллограф смешанных сигналов (MSO) часто заменяет более мощное устройство.

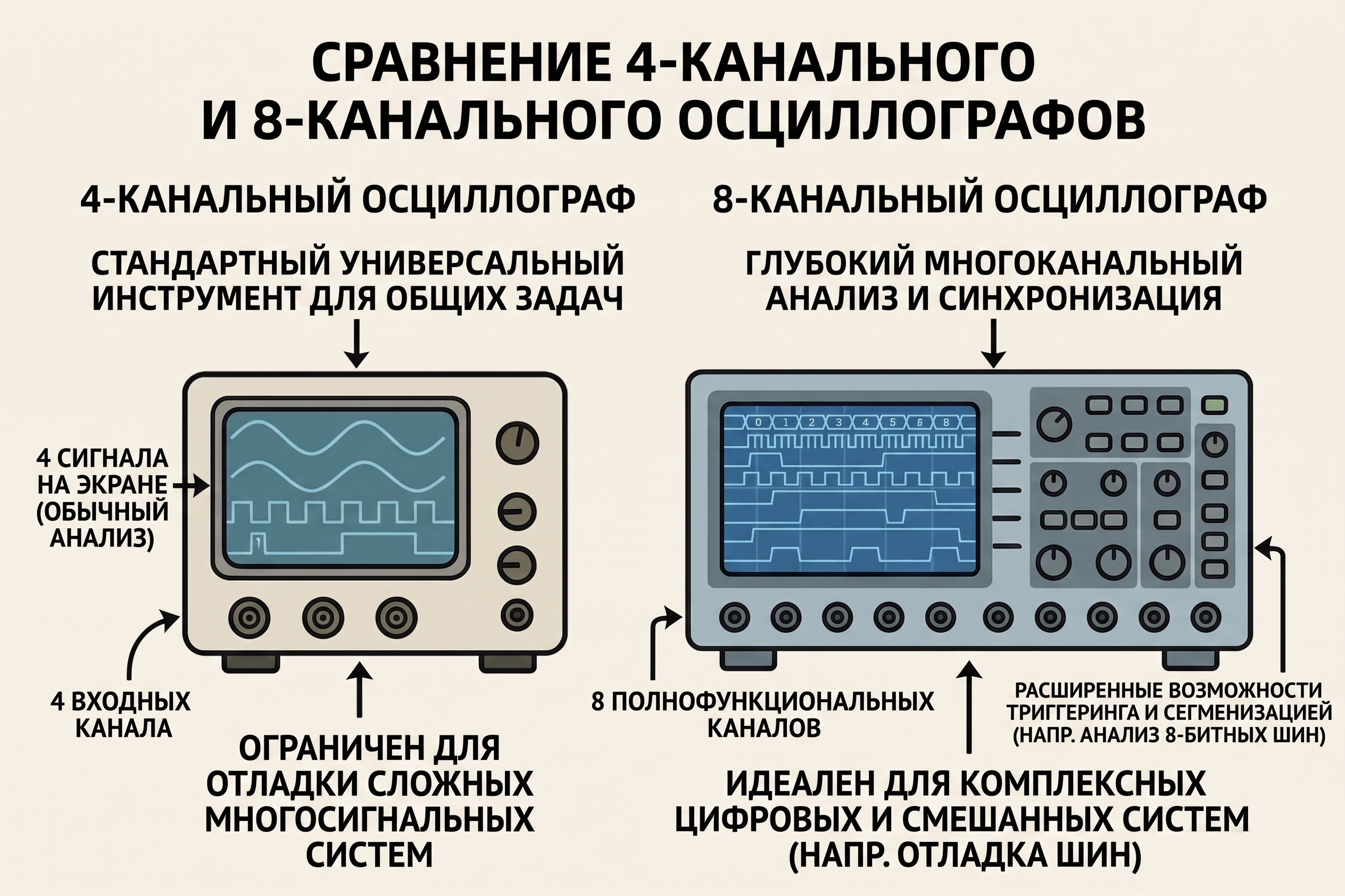

Когда четырёх каналов уже не хватает: выход на 8-канальные осциллографы

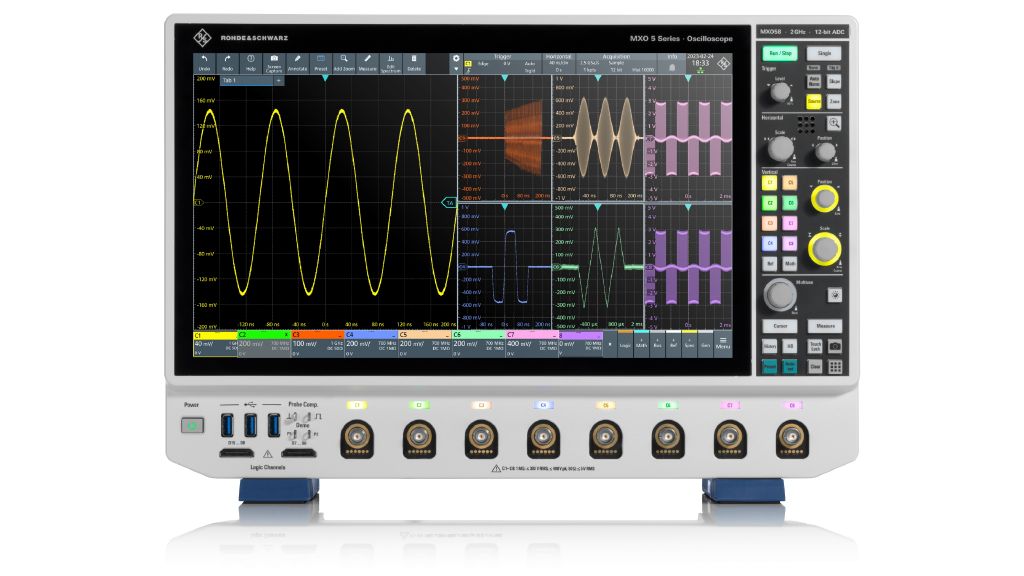

Для абсолютного большинства задач разработки цифровой электроники четыре канала закрывают все потребности. Однако существуют специализированные, но всё более распространённые сценарии, где требуется одновременный контроль шести, восьми и более аналоговых сигналов. В этих случаях инструментом выбора становятся 8-канальные осциллографы, которые часто выполняются в конфигурации MSO (осциллограф смешанных сигналов, добавляющий цифровые каналы к аналоговым).
Типичные ситуации, в которых восемь аналоговых каналов становятся не роскошью, а необходимостью:
- Сложные системы питания (Последовательность подачи питания): Современные FPGA, процессоры и SoC нередко требуют 5–8 питающих шин с жестко заданной очередностью подачи и допустимыми временными задержками. 8-канальный осциллограф позволяет одновременно захватить все напряжения и убедиться, что последовательность включения строго соблюдена. Без этого появляется риск повреждения дорогостоящих компонентов, который невозможно вовремя заметить с четырьмя каналами.
- Многоканальные аналоговые и смешанные системы: При разработке звуковых кодеков, многоканальных АЦП/ЦАП или систем сбора данных с несколькими датчиками нужно одновременно оцифровывать все аналоговые выходы, чтобы проверить фазовые соотношения, перекрестные помехи и временные задержки между каналами.
- Автомобильная электроника: Блоки управления (ECU) требуют одновременного контроля нескольких датчиковых линий (положения дроссельной заслонки, кислородных датчиков), CAN-шины и управляющих сигналов исполнительных механизмов — такое количество контрольных точек легко превышает четыре.
- Цифровая верификация с Mixed Signal: Восемь аналоговых каналов в сочетании с 16 цифровыми (MSO) дают полноценную платформу для отладки сложных систем на кристалле или FPGA-проектов, где требуется видеть одновременно множество аналоговых контрольных точек и параллельных цифровых шин.
Стоимость 8-канальных осциллографов существенно выше (обычно на 50–100% относительно сопоставимых по характеристикам 4-канальных моделей). Однако попытка сэкономить и обойтись четырьмя каналами с поочередным подключением ведет к пропуску критических событий и резко увеличивает время отладки, что для профессиональных R&D-проектов оборачивается гораздо большими финансовыми потерями.
Скрытые издержки неправильного выбора
Покупка двухканальной модели для сложных R&D-проектов оборачивается не экономией, а критическими потерями времени. Стоимость часов работы квалифицированного инженера быстро перекрывает разницу в цене между приборами.
| Сценарий | Использование 2-канальной модели | Решение (4 канала / MSO) |
|---|---|---|
| Плата с 4 линиями питания | Невозможность проверить последовательность включения; риск выгорания FPGA | Синхронная запись циклограммы запуска всех линий по одному триггеру |
| Реверс-инжиниринг протокола | Слепая попытка синхронизации данных. Затраты времени: дни | Полный захват + аппаратное декодирование. Затраты: часы |
Тенденции рынка и итоговые рекомендации
По данным исследований Frost & Sullivan, мировой рынок измерительной техники устойчиво смещается в сторону многоканальности и глубокой интеграции. Инженеры больше не измеряют просто «напряжение» — они анализируют сложнейшие протоколы и радиочастотные спектры. Четыре канала (особенно в конфигурации MSO) становятся базовым стандартом для любой профессиональной лаборатории.
- Для обучения, простого ремонта и автодиагностики оптимальны доступные двухканальные модели.
- Для схемотехники, R&D и цифровой электроники выбор строго в пользу четырех каналов и выше.
