Rigol DS2202A: 2 канала, полоса 200 МГц. Дискретизация 2 Гвыб/с, память 14 Мточек. Чувствительность от 500 мкВ. Импеданс 50 Ом / 1 МОм. Захват 50 000 осц/с. Дисплей 8 дюймов. Интерфейсы USB, LAN (LXI). Аппаратное декодирование шин.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

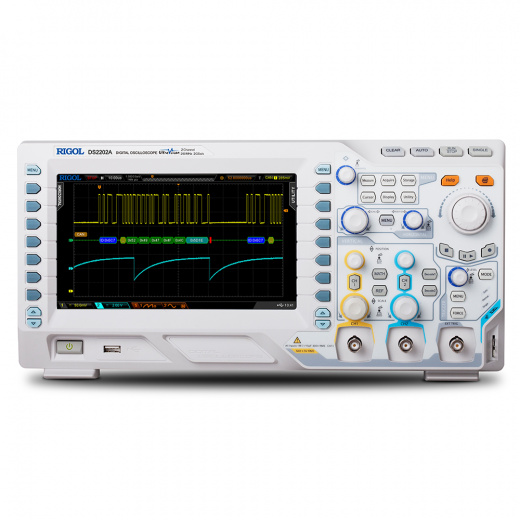

Rigol DS2202A: Высокочастотный осциллограф с полосой 200 МГц
Rigol DS2202A — двухканальный цифровой осциллограф с полосой пропускания 200 МГц. Каждый аналоговый канал поддерживает переключение входного импеданса между 50 Ом и 1 МОм || 15 пФ.
Максимальная частота дискретизации в реальном времени — 2 Гвыб/с на канал. Стандартная глубина памяти — 14 Мточек (7 Мточек на канал при двухканальном режиме); с опциональным апгрейдом — до 56 Мточек (28 Мточек на канал).
Скорость захвата формы сигнала — до 50 000 wfms/с. Поддерживается режим последовательной записи (Sequence Mode) с буферизацией до 65 000 сегментов для анализа редких событий.
Вертикальная чувствительность: от 500 мкВ/дел (при 1× пробнике) до 10 В/дел. Уровень собственного шума на диапазоне 10 мВ/дел — не более 350 мкВСКЗ.
Дисплей — 8-дюймовый TFT LCD, разрешение 800 × 480 (WVGA), с поддержкой 256 уровней градации интенсивности.
Поддерживаемые математические функции: A+B, A–B, A×B, A/B, FFT, дифференцирование, интегрирование, фильтрация. FFT реализован с максимальной длиной спектра 16 384 точки, окна Хэмминга, Ханна, Блэкмана, прямоугольное и др.
Преимущества Rigol DS2202A
Высокая востребованность DS2202A (артикул DS2202A) в инженерной среде обусловлена следующими преимуществами:
- Высокая чувствительность: входные каскады DS2202A позволяют работать с сигналами амплитудой от 500 микровольт без потери информативности.
- Переключаемый импеданс: наличие режима 50 ом в DS2202A критично для корректного согласования с высокочастотными радиоэлектронными цепями.
- Глубокая память: большой объем буфера DS2202A позволяет детально масштабировать захваченный сигнал для поиска скрытых дефектов.
- Расширенная синхронизация: система запуска в DS2202A поддерживает более десяти режимов, включая запуск по фронту, окну, длительности импульса и последовательным шинам.
- Анализ протоколов: прибор DS2202A обеспечивает аппаратное декодирование данных последовательных интерфейсов, таких как RS232, I2C, SPI и CAN.
- Эргономичный интерфейс: удобное расположение органов управления в DS2202A и большой экран сокращают время на освоение прибора и проведение измерений.
Применение Rigol DS2202A
Цифровой осциллограф DS2202A применяется для решения ответственных инженерных задач:
- Разработка радиочастотных устройств: контроль параметров генераторов и смесителей в полосе до 200 мегагерц с помощью DS2202A.
- Проектирование систем управления: использование DS2202A для отладки протоколов передачи данных и временных диаграмм в автомобильной электронике.
- Исследование источников питания: анализ переходных процессов и шумов в высокочастотных импульсных преобразователях напряжения через DS2202A.
- Метрологический контроль: проверка характеристик эталонных сигналов и калибровка оборудования с применением высокой точности измерений DS2202A.
- Научная деятельность: регистрация и анализ быстропротекающих физических процессов в исследовательских лабораториях на базе DS2202A.
Комплектация Rigol DS2202A
Стандартный комплект поставки устройства DS2202A включает:
- Цифровой осциллограф Rigol DS2202A — 1 штука.
- Пассивные осциллографические щупы (полоса 350 мегагерц) — 2 штуки.
- Кабель для связи DS2202A с персональным компьютером по интерфейсу USB — 1 штука.
- Кабель для подключения к сети переменного тока 220 вольт — 1 штука.
- Защитная крышка передней панели для транспортировки DS2202A.
- Краткое руководство по эксплуатации и калибровочный сертификат производителя.
Опции Rigol DS2202A
Технические характеристики Rigol DS2202A
