Флагманский осциллограф с полосой 350 МГц и 4 каналами. Частота дискретизации 8 Гвыб/с и память 200 млн точек обеспечивают захват мельчайших деталей высокочастотных сигналов. 7-в-1 прибор с 9" сенсорным экраном.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

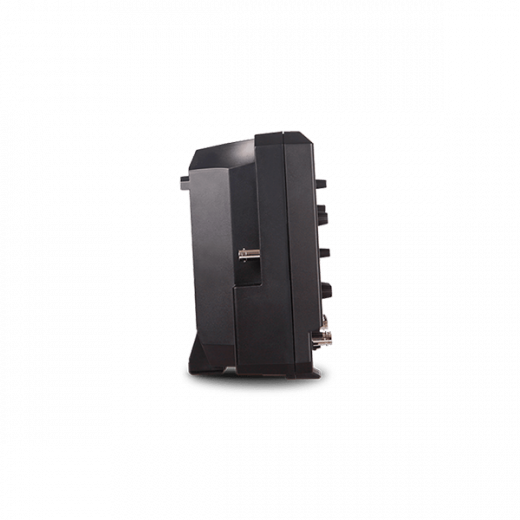

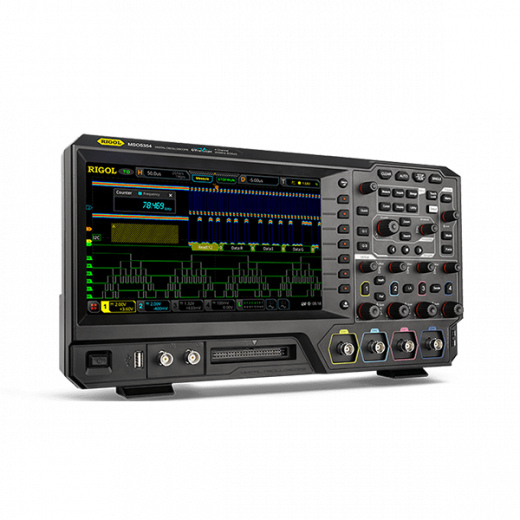

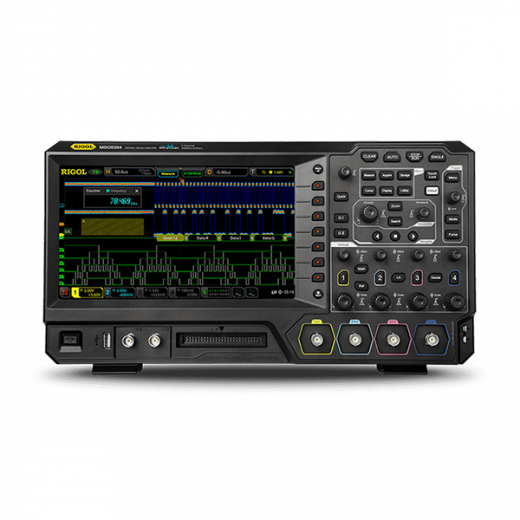

Цифровой осциллограф RIGOL MSO5354: максимальная производительность для самых сложных задач
Цифровой осциллограф RIGOL MSO5354 представляет собой вершину инженерной мысли в серии MSO5000, предлагая исключительную производительность для решения самых сложных задач разработки и отладки. Построенный на базе передовой технологии RIGOL UltraVision II, этот прибор сочетает в себе рекордную полосу пропускания 350 МГц, высокую частоту дискретизации 8 Гвыб/с и глубину памяти до 200 млн точек. Это позволяет с непревзойденной точностью захватывать и анализировать высокочастотные сигналы, сохраняя при этом мельчайшие детали на протяжении длительных интервалов времени. Время нарастания ≤1 нс дает возможность исследовать фронты самых быстродействующих логических семейств.
RIGOL MSO5354 — это не просто осциллограф, а полноценная 7-в-1 лаборатория на вашем столе. Он объединяет в себе цифровой осциллограф, 16-канальный логический анализатор, спектроанализатор, двухканальный генератор сигналов, цифровой вольтметр, частотомер и анализатор протоколов. Благодаря четырем аналоговым каналам и 16 цифровым каналам (опционально), а также интуитивно понятному 9-дюймовому емкостному сенсорному экрану, этот прибор станет незаменимым инструментом для разработчиков высокоскоростных цифровых схем, силовой электроники и встраиваемых систем. Поддержка мультитач-жестов и удобное аппаратное управление обеспечивают максимальную эффективность работы.
Технические характеристики Rigol MSO5354
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 350 МГц |
| Количество аналоговых каналов | 4 |
| Количество цифровых каналов | 16 |
| Частота дискретизации | 8 Гвыб/с |
| Глубина памяти (макс.) | 200 млн точек |
| Время нарастания (тип.) | ≤1 нс |
| Частота обновления формы волны | > 500 000 осц/с |
| Разрядность АЦП | 8 бит |
| Дисплей | 9-дюймовый емкостный мультитач (1024x600) |
| Встроенный генератор (опция) | 2 канала, 25 МГц |

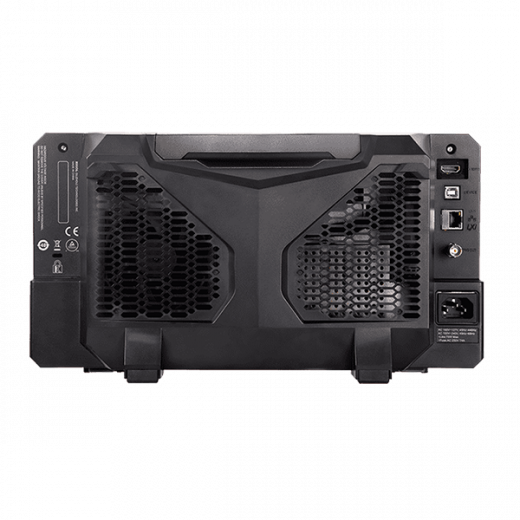

| Интерфейсы | USB Host/Device, LAN (LXI), HDMI |
Назначение и области применения Rigol MSO5354
- Разработка высокоскоростной цифровой электроники: Полоса 350 МГц и 4 аналоговых канала идеально подходят для анализа тактовых сигналов, шин данных DDR3/DDR4, высокочастотных интерфейсов (LVDS, MIPI) и гигабитного Ethernet. Глубокая память позволяет захватывать длительные последовательности пакетов данных без потери детализации.
- Анализ цепей питания высокого напряжения: Встроенная функция построения графиков Боде незаменима для тестирования стабильности сложных многофазных импульсных источников питания, используемых в телекоммуникационном и промышленном оборудовании. Высокая полоса позволяет увидеть высокочастотные выбросы и шумы.
- Отладка встраиваемых систем реального времени: Благодаря интеграции 16-канального логического анализатора и поддержке широкого спектра протоколов (CAN, LIN, FlexRay, I2S), MSO5354 является мощным инструментом для разработки автомобильной электроники и сложных систем управления.
- Научные исследования и передовые разработки: Сочетание высочайших характеристик и многофункциональности делает прибор идеальным выбором для передовых исследовательских лабораторий, где требуется максимальная точность и гибкость измерений, включая анализ сверхширокополосных сигналов и быстропротекающих процессов.
Ключевые особенности Rigol MSO5354
- Максимальная полоса пропускания 350 МГц: Флагманский показатель серии позволяет уверенно работать с сигналами 5-й гармоники для частот до 70 МГц и исследовать фронты длительностью менее 1 нс. Обеспечивает высочайшую точность при анализе целостности сигналов.
- Превосходное соотношение частоты дискретизации к полосе (23:1): Частота дискретизации 8 Гвыб/с для 350 МГц полосы гарантирует высочайшую точность восстановления формы сигнала, значительно превосходя стандартные показатели.
- Концепция "7 приборов в одном": Один прибор заменяет собой осциллограф, логический анализатор, спектроанализатор, генератор сигналов, вольтметр, частотомер и анализатор протоколов, экономя рабочее пространство и бюджет.
- Инновационная функция зонного триггера: Позволяет мгновенно изолировать сложный сигнал, просто нарисовав прямоугольник на сенсорном экране в области, где возникает аномалия. Работает совместно с другими 20 типами триггеров.
- Аппаратная запись и воспроизведение: Технология сегментированной памяти позволяет захватывать редкие события в течение длительного времени, а затем детально анализировать каждый кадр, помеченный временной меткой.
- Аппаратные измерения по всей глубине памяти: Гарантируют высочайшую точность автоматических измерений (например, частоты на сигналах с тысячами фронтов) без замедления работы прибора.
- Расширенный анализ спектра: Анализ до 1 млн точек FFT с функцией поиска пиков (до 15) и цветовым персистентным отображением, что превращает осциллограф в полноценный спектроанализатор.
Дополнительные опции Rigol MSO5354
| Наименование опции | Описание |
|---|---|
| MSO5000-BW1T2 | Опция расширения полосы пропускания с 100 МГц до 200 МГц |
| MSO5000-BW1T3 | Опция расширения полосы пропускания с 100 МГц до 350 МГц |
| MSO5000-BW2T3 | Опция расширения полосы пропускания с 200 МГц до 350 МГц |
| MSO5000-2RL | Опция увеличения глубины записи до 200 М точек |
| MSO5000-COMP | Опция анализа и запуска по шинам RS232/UART |
| MSO5000-EMBD | Опция анализа и запуска по шинам I2C и SPI |
| MSO5000-AUTO | Опция анализа и запуска по шинам CAN и LIN |
| MSO5000-FLEX | Опция анализа и запуска по шинам FlexRay |
| MSO5000-AUDIO | Опция анализа и запуска по шинам I2S (доступна только для MSO5XX4 или для MSO5XX2 с опцией MSO5000-4CH) |
| MSO5000-AERO | Опция анализа и запуска по шинам MIL-STD-1553 |
| MSO5000-AWG | 2-канальный генератор сигналов произвольной формы, 25 МГц |
| MSO5000-PWR | Опция анализа мощности |
| MSO5000-BND | Комплект опций, включающий MSO5000-COMP, MSO5000-EMBD, MSO5000-AUTO, MSO5000-FLEX, MSO5000-AUDIO, MSO5000-AERO, MSO5000-AWG, MSO5000-PWR |
| Дополнительные аксессуары и принадлежности | |
| PLA2216 | Логический пробник 16-ти канальный |
| MSO5000-FPC | Крышка на переднюю панель |
| MSO5000-RM | Комплект для монтажа в стойку |
| NFP-3 | Комплект датчиков ближнего поля |
