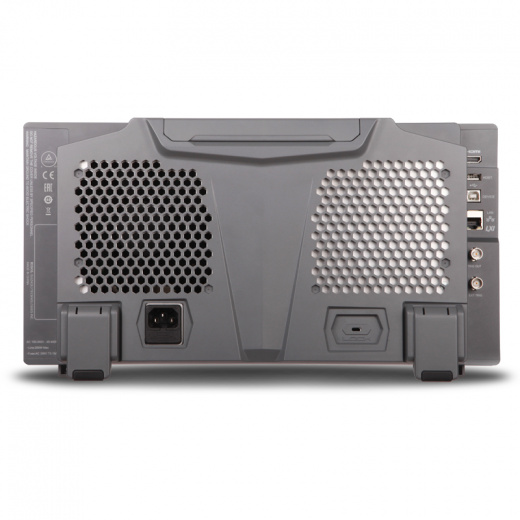

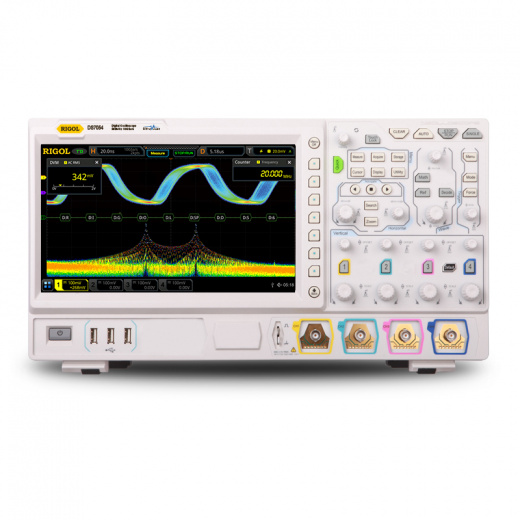

Rigol DS7034 Цифровой осциллограф, 4 канала, полоса пропускания 350 МГц

Возможны дополнительные опции

Товар участвует в акции

Готовое к отгрузке оборудование

Rigol DS7034 Цифровой осциллограф, 4 канала, полоса пропускания 350 МГц

Rigol DS7034: 4 канала, полоса 350 МГц. Дискретизация 10 Гвыб/с, память 100 Мточек (опция 500). Захват 600 000 осц/с. АЦП 8 бит. Сенсорный экран 10,1 дюйма. Интерфейсы: USB, LAN (LXI), HDMI. Математика, БПФ, декодирование шин.

Подробности

Характеристики

Госреестр СИ

—

82665-21

Аналоговые каналы

—

Частота дискретизации, ГВыб/с

—

Полоса пропускания, МГц

—

350

Разрядность (АЦП), бит

—

Дисплей

—

10.1-дюймовый сенсорный (емкостной) экран

Все характеристики

Все товары бренда Rigol

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

Возможны дополнительные опции

Товар участвует в акции

Готовое к отгрузке оборудование

Rigol DS7034: Скорость 10 Гвыб/с и мощь четырех каналов

Rigol DS7034 — это четырёхканальный цифровой запоминающий осциллограф (ЦЗО) от компании Rigol с полосой пропускания 350 МГц, входящий в высокопроизводительную серию MSO/DS7000. Устройство разработано на базе собственной технологической платформы UltraVision II и обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с при одном активном канале, глубину записи до 500 млн точек (в зависимости от опций) и скорость захвата осциллограмм свыше 600 000 кадров в секунду. Такие характеристики позволяют надёжно фиксировать редкие и кратковременные события, в том числе glitches и переходные процессы, что особенно важно при проектировании и тестировании сложных электронных систем.

Преимущества Rigol DS7034

Рекордная для своего класса скорость захвата осциллограмм (более 600 000 wfms/с),
Возможность расширения полосы пропускания и глубины памяти программными опциями
Интеграция шести измерительных приборов в одном корпусе: осциллограф, логический анализатор (в MSO-версиях), генератор сигналов произвольной формы (опция), цифровой вольтметр, частотомер и анализатор протоколов,
Полная поддержка дистанционного управления через LAN, USB, GPIB и веб-интерфейс,
Надёжность, гарантия 3 года и соответствие российскому законодательству (внесён в Госреестр СИ под № 82665-21).

Комплектация Rigol DS7034

В комплект поставки входят: осциллограф DS7034, сетевой кабель, USB-кабель (CB-USBA-USBB-FF-150), четыре пассивных пробника RP3500A (500 МГц), крышка передней панели (DS7000-FPC) и руководство по эксплуатации. Возможна поставка с дополнительными опциями, включая генератор сигналов, анализ мощности, расширенное декодирование шин и увеличение глубины памяти.

Применение Rigol DS7034

Осциллограф Rigol DS7034 широко используется в разработке и производстве источников питания, в автомобильной электронике, при отладке встраиваемых систем и в научно-исследовательских лабораториях. Благодаря высокой производительности, гибкости настройки и расширяемости функционала, он подходит как для образовательных, так и для промышленных задач.

Опции Rigol DS7034

Наименование опции	Описание
DS7000-BW1T2	Увеличение полосы пропускания с 100 МГц до 200 МГц
DS7000-BW1T3	Увеличение полосы пропускания с 100 МГц до 350 МГц
DS7000-BW1T5	Увеличение полосы пропускания с 100 МГц до 500 МГц
DS7000-BW2T3	Увеличение полосы пропускания с 200 МГц до 350 МГц
DS7000-BW2T5	Увеличение полосы пропускания с 200 МГц до 500 МГц
DS7000-BW3T5	Увеличение полосы пропускания с 350 МГц до 500 МГц
DS7000-2RL	Максимальная глубина памяти до 250 Mточек
DS7000-5RL	Максимальная глубина памяти до 500 Mточек
DS7000-BND	Пакет приложений, включает DS7000-COMP, DS7000-EMBD, DS7000-AUTO, DS7000-FLEX, DS7000-AUDIO, DS7000-AERO, MSO7000-AWG, DS7000-PWR
DS7000-COMP	Запуск и анализ сигналов последовательной шины RS232/UART
DS7000-EMBD	Запуск и анализ сигналов последовательной шины I2C и SPI
DS7000-AUTO	Запуск и анализ сигналов последовательной шины CAN, LIN
DS7000-FLEX	Запуск и анализ сигналов последовательной шины FlexRay
DS7000-AUDIO	Запуск и анализ сигналов последовательной шины I2S
DS7000-AERO	Запуск и анализ сигналов последовательной шины MIL-STD-1553
MSO7000-AWG	Генератор функций и сигналов произвольной формы, 2 канала, 25 МГц (только для модели MSO)
DS7000-PWR	Встроенный анализ мощности
UPA-DS	ПО для расширенного анализа параметров мощности
RM6041	Комплект для монтажа в стойку
USB-GPIB	USB-GPIB интерфейсный преобразователь
RPA246	Корректор разности фаз при анализе мощности
DK-DS6000	Демонстрационная плата

Технические характеристики Rigol DS7034

Параметр		Значение
Полоса пропускания		100 MГц / 200 МГц / 350МГц / 500МГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + внешний запуск
Максимальная скорость захвата осциллограмм		≥600000 осц./сек
Регистрация
Режим		Обычный
		Пиковый детектор: 400 пс
		Усреднение (2, 4, 8, 16…65536 выборок)
Максимальная дискретизация (реальное время)		10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала)
Глубина записи		100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно 250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL
Параметры вертикальной системы
Связь по входу		открытый, закрытый
Входной импеданс		1 MОм ±1% \|\| 17 пФ ±3 пФ
Учет ослабления пробников		0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X
Определение пробников		автоматическое определение пробников Rigol
Максимальное входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
Максимальное входное напряжение	50 Ом	5 Вскз
Вертикальное разрешение		8 бит
Вертикальное отклонение	1 МОм	1 мВ/дел ~ 10 В/дел
Вертикальное отклонение	50 Ом	1 мВ/дел ~ 1 В/дел
Диапазон смещения	1 МОм	±1 В (1 мВ/дел ~ 80 мВ/дел) ±30 В (51 мВ/дел ~280 мВ/дел) ±100 В (285 мВ/дел ~ 10 В/дел)
Диапазон смещения	50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
Динамический диапазон		±5 дел (8 бит)
Ограничение полосы пропускания		20 МГц
Погрешность коэффициента усиления		±2% от полной шкалы
Погрешность смещения		<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита		±8 кВ (на входе BNC)
Изоляция между каналами		≥40 дБ
Параметрыгоризонтальной системы
Коэффициент развертки		5 нс/дел ~ 1000 с/дел
Временное разрешение		10 пс (100 Гвыб/сек)
Погрешность временной баз		±2 ppm ± 2 ppm/год
Максимальная задержка		Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
Диапазон коррекции смещения между каналами		±100 нс
Режимы		Y-T, X-Y, самописец (≥200 мс/дел)
Измерения
Курсорные	Количество курсоров	2 пары XY курсоров
	Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
	Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
Автоматические	Количество автоизмерений	41 тип
	Источник	аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
	Режим измерения	обычный с повышенной точностью (по всей длине памяти)
	Максимальное количествоотображаемых на канал	33 типа
	Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
	Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
	Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
	Анализ	частотомер, цифровой вольтметр, анализ мощности, гистограмма
	Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции
Количество отображаемых одновременно		4
Операции		A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B
Цветовая градация		Поддерживается в математических операциях, в том числе БПФ
БПФ (FFT)	Максимальная длина	1 М точек
	Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Представление	полный дисплей, половина дисплея
	Поиск пиков	максимально 11 пиков
Поиск и навигация
Тип		фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
Отображение		таблица событий
Кнопки навигации		перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм
Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
Гистограмма	Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений
	Тип	горизонтальные, вертикальные, измерение
	Измерение	сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
	Режим	во всех режимах, включая ZOOM, XY, ROLL
Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
	Темы	температура, интенсивность
	Режим	во всех режимах
Декодирование
Стандартно		Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
Опционально		RS-232/UART декодирование - опция DS7000-COMP I²C /SPI декодирование - опция DS7000-EMBD LIN /CAN декодирование - опция DS7000-AUTO FlexRay декодирование - опция DS7000-FLEX I²S декодирование - опция DS7000-AUDIO MIL-STD-1553 декодирование - опция DS7000-AERO
Система запуска
Источник запуска		Аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети
Режим запуска		Авто, обычный, одиночный
Тип связи		AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция		Вкл / Выкл
Блокировка уровня запуска		8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
Полоса запуска	Внешний	200 МГц
Чувствительность триггера	Внутренний	<10 мВ/дел: 1 деление или 5 мВп-п что меньше ≥10 мВ/дел: 0,5 делений
Чувствительность триггера	Внешний	200 мВп-п (DC ~ 100 МГц)
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±8 В
	Сеть	фиксировано 50%
Типы запуска		Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
Запуск по фронту	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	Диапазон установок	800 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480P, 576P HDTV
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
Запуск по шаблону	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Ширина окна (время)	8 нс ~ 4 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Время	16 нс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по ранту	Условие	прохождение через заданный уровень
Запуск по ранту	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
Запуск Установка / Удержание	Установка времени	16 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
Запуск по N фронту	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание (Setup / Hold)	Установка	H, L
	Условие	<
	Время установки / удержания	8 нс ~ 1 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
RS-232/UART запуск (опция DS7000-COMP)	Условие запуска	Start, Error, Check Error, Data
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
I²C запуск (опция DS7000-EMBD)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Длина	1 ~ 5 байт
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
SPI запуск (опция DS7000-EMBD)	Условие запуска	CS, TimeOut
	Разрядностья	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
CAN запуск (опция DS7000-AUTO)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
FlexRay запуск (опция DS7000-FLEY)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err)
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
LIN запуск (опция DS7000-AUTO)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
I²C запуск (опция DS7000-AUDIO)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 запуск (опция DS7000-AERO)	Условие запуска	Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
MIL-STD-1553 запуск (опция DS7000-AERO)	Источник запуска	аналоговые каналы (CH1 ~ CH4)
ЦИФРОВОЙ ВОЛЬТМЕТР
Источник		аналоговые каналы (CH1 ~ CH4)
Функция измерения		DC, DC RMS, AC RMS
Разрешение		ACV / DCV: 3 бита
Режим измерения		диаграмма
Частотомер
Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4)
	Разрешение	6 бит, пользовательская
	Максимальная частота	максимальная частота аналогового канала
Функция измерения		частота, период, счет ипульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея		диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея		1024 (по горизонтали) × 600 (по вертикали) точек
Сетка		10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение		выкл; от 100 мс до 10 с; бесконечно
Яркость		256 уровней (ЖК HDMI)
Энергонезавсисмая память
Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
Опорные осциллограммы		10 осциллограмм
Порты ввода/вывода
USB 2.0 Hi-speed Host		4 (3 на передней панели, 1 на задней панели)
USB 2.0 Hi-speed Device		1 на передней панели (совместимость с USBTMC)
LAN		1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB		адаптер USB-GPIB (опция)
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на передней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс
Выход компенсации пробника	Частота	меандр 1 кГц
Выход компенсации пробника	Амплитуда	3 Вп-п
Питание
Напряжение		100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность		<200 Вт
Предохранитель		3,15 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры		410 мм × 224 мм × 135 мм (ШВГ)
Вес		3,9 кг без упаковки 7,1 кг с упаковкой

Основная информация

Госреестр СИ

82665-21

Тип осциллографа

Цифровой

Размер (ВхШхГ), см

41х22,4х13,5

Вес, кг

3,9

Гарантия (лет)

Технические характеристики

Аналоговые каналы

Частота дискретизации, ГВыб/с

Полоса пропускания, МГц

350

Разрядность (АЦП), бит

Дисплей

10.1-дюймовый сенсорный (емкостной) экран

Сопротивление входа

1 МОм

Глубина памяти

100 млн. точек/с

Интерфейс

USB, LAN, GPIB

Описание типа СИ Rigol DS7034

1,6 Мб

Методика поверки Rigol DS7034

3,8 Мб

Руководство по эксплуатации Rigol DS7000

9,3 Мб

Техническая спецификация Rigol DS7000

1,4 Мб

Закупки по тендерам

Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.

Юридическим и физическим лицам

Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:

Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.

Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.

Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

Акции

Услуги

Статьи

Назад к списку
