Keysight MSOX4024G представляет собой многофункциональный осциллограф смешанных сигналов с полосой пропускания 200 МГц, оснащенный 4 аналоговыми и 16 цифровыми каналами. Он предоставляет широкие возможности для анализа как аналоговых, так и цифровых составляющих электронных систем. Благодаря развитым функциям запуска и анализа, этот осциллограф является надежным инструментом для отладки и тестирования разнообразных электронных устройств.
Keysight MSOX4024G — Универсальный, надежный анализ.

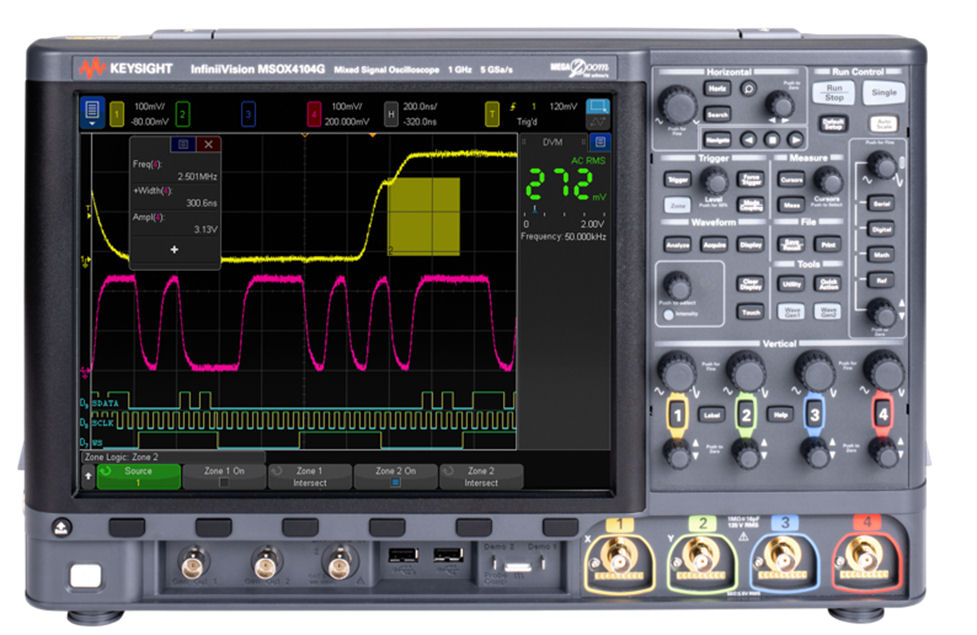

Осциллограф Keysight MSOX4024G представляет собой высокоточный измерительный прибор из серии Keysight InfiniiVision 4000 X-Series. Он предназначен для полноценного анализа аналоговых и цифровых сигналов, предлагая инженерам, разработчикам и техническим специалистам расширенный функционал, высокую точность и исключительную надёжность. Благодаря полосе пропускания 200 мегагерц и частоте дискретизации до 5 гигавыборок в секунду, MSOX4024G способен точно отображать даже самые быстрые переходные процессы и незначительные аномалии в сигналах. Четыре независимых аналоговых канала и 16 цифровых входов делают его универсальным инструментом для отладки и верификации широкого спектра электронных устройств и систем.
Преимущества осциллографа Keysight MSOX4024G
- Поддержка смешанных волн: четыре аналоговых и шестнадцать цифровых каналов обеспечивают одновременное отображение аналоговых и логических сигналов, позволяя проводить комплексный анализ встроенных систем.
- Высокая полоса пропускания — 200 мегагерц: позволяет эффективно анализировать импульсы с высокочастотными компонентами и быстрыми фронтами.
- Частота дискретизации до 5 гигавыборок в секунду: обеспечивает точную реконструкцию сигнала и визуализацию мелких деталей во временной области.
- Глубина памяти до 1 миллионов точек: гарантирует возможность длительной записи сигнала без потери данных.
- Инновационный сенсорный экран диагональю 12,1 дюйма с высоким разрешением и отзывчивым интерфейсом упрощает навигацию и повышает эффективность работы.
- Встроенный декодер протоколов передачи данных: поддержка I²C, SPI, UART, CAN, LIN и других протоколов облегчает отладку цифровых интерфейсов.
- Функция сегментированной памяти и интеллектуального триггирования: позволяет зафиксировать только интересующие события и ускоряет последующий анализ.
- Гибкие инструменты автоматических измерений и математических функций: упрощают диагностику и верификацию сложных сигналов.
- Интерфейсы подключения: USB, LAN, GPIB, VGA обеспечивают простую интеграцию осциллографа Keysight MSOX4024G в лабораторные, производственные и исследовательские стенды.
Комплектация Keysight MSOX4024G
Прибор поставляется в полном заводском комплекте, включающем:
- Встроенный программный пакет (D4000GENB)
- Гистограммы формы волны и измерений
- Двойные генераторы сигналов произвольной формы
- Анализ частотной характеристики
- Техническая поддержка KeysightCare
- Гарантия 3 года (90 дней для несерийных принадлежностей, таких как пассивные датчики)
- Сертификат калибровки, интервал калибровки 2 года
- Один пассивный зонд N2894A 700 МГц (затухание 10:1) на канал
- Один 16-канальный цифровой кабель MSO N2756-60001 на осциллограф
- Локализованный интерфейс, накладка на переднюю панель и встроенная справочная система на английском, китайском (упрощенном и традиционном), французском, немецком, итальянском, японском, корейском, португальском, русском и испанском языках
- Локализованный шнур питания
- Крышка передней панели
- Компакт-диск с документацией, содержащий локализованное руководство пользователя, руководство по обслуживанию и руководство программиста
Применение осциллографа Keysight MSOX4024G
Осциллограф Keysight MSOX4024G активно применяется в следующих сферах:
- Проектирование и отладка встроенных систем — анализ одновременной работы аналоговых и цифровых компонентов.
- Цифровая электроника и микропроцессорные устройства — контроль уровней волн, временных задержек, логики протоколов.
- Автоматизация и промышленная электроника — диагностика датчиков, интерфейсов связи, управляющих сигналов.
- Научные исследования и образовательные учреждения — демонстрация реальных импульсов, проведение лабораторных работ и разработка новых решений.
- Сервисные и ремонтные службы — быстрая диагностика неисправностей в сложных многоканальных устройствах.
Технические характеристики MSOX4024G
- 200 МГц
- 4 аналоговых плюс 16 цифровых каналов
- Удобный просмотр на большом 12,1-дюймовом емкостном сенсорном экране
- Изолируйте сигналы за считанные секунды с помощью эксклюзивного сенсорного срабатывания Zone
- Захватывайте больше данных с помощью памяти объемом 4 Мбит/с и стандартной сегментированной памяти
- Более подробная информация благодаря частоте обновления 1 000 000 точек/с
- Расширьте свои измерительные возможности с полной возможностью модернизации: добавьте полосу пропускания, двухканальный генератор сигналов произвольной формы 20 МГц, 3-разрядный цифровой вольтметр, последовательный запуск и анализ, а также тестирование по маске в любое время
Опции MSOX4024G
| Наименование опции | Описание |
|---|---|
| N2763B | Комплект для монтажа в стойку для осциллографов InfiniiVision 4000 серии X |
| N2733B | Мягкий футляр для переноски осциллографов серий 4000X и 7000 |
