Векторный генератор Signal Hound VSG60A (50 МГц – 6 ГГц) — отличное решение для разработчиков средств связи. Полоса 40 МГц, 14-битный ЦАП и перестройка за 200 мкс позволяют точно имитировать сигналы WiFi/Bluetooth в любой лаборатории.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

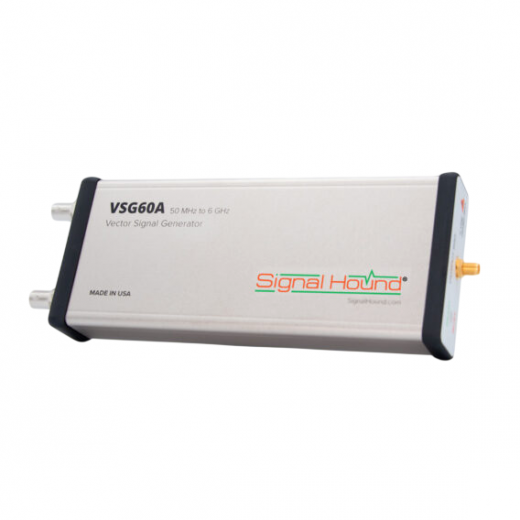

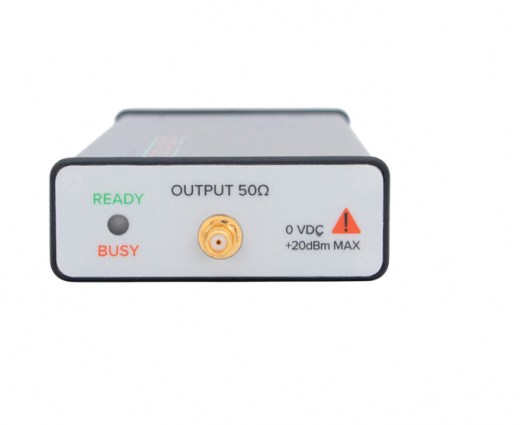

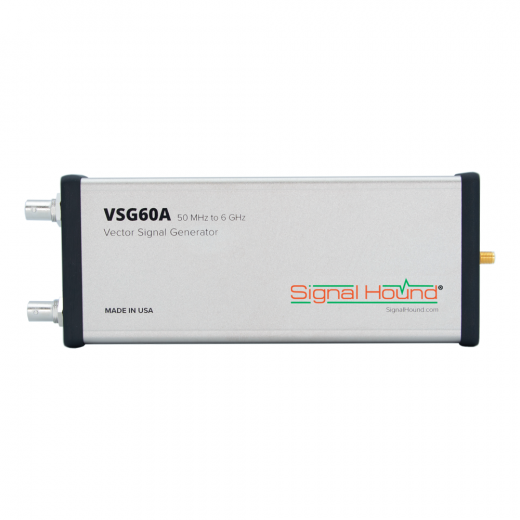

Signal Hound VSG60A: Компактный USB-генератор до 6 ГГц для быстрого тестирования беспроводных систем и СВЧ-компонентов
Signal Hound VSG60A представляет собой компактный и доступный векторный генератор сигналов, созданный для формирования высокоточных радиочастотных сигналов в диапазоне частот от 50 МГц до 6 ГГц. Главное преимущество архитектуры Signal Hound VSG60A заключается в использовании двойного 14-битного цифро-аналогового преобразователя, который работает с функцией цифровой передискретизации.
Прибор Signal Hound VSG60A поддерживает непрерывный калиброванный стриминг данных в реальном времени с полосой пропускания до 40 МГц. Полноценное управление Signal Hound VSG60A и его электропитание осуществляются через один кабель интерфейса USB 3.0 при подключении к персональному компьютеру, что делает этот инструмент очень удобным для быстрой организации рабочего места инженера.
Технические характеристики Signal Hound VSG60A
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 50 МГц – 6,0 ГГц |
| Полоса пропускания потоковой модуляции | 40 МГц |
| Произвольная частота дискретизации I/Q |
12,5 kSPS – 51 MSPS Включая 30,72 MSPS для LTE |
| Время переключения частоты | Время шага частоты в очереди: 200 мкс |
| Точность временной базы | ±1 ppm в год |
| Точность амплитуды |
Диапазон: +7 дБм до -55 дБм Точность: +/- 2 дБ (0,5 дБ типично) Baseband Неравномерность (20 МГц), ±0,25 дБ типично Baseband Неравномерность (40 МГц), ±0,5 дБ типично |
| Величина вектора ошибки (EVM) | 0,3% типично (несущая 1 ГГц, 1 MSPS QAM 16, Alpha = 0,35, приподнятый косинус) |
| 100 Гц | -89 дБс/Гц типично |
| 1 кГц | -114 дБс/Гц типично |
| 10 кГц | -125 дБс/Гц типично |
| 100 кГц | -127 дБс/Гц типично |
| 1 МГц | -135 дБс/Гц типично |
| Негармонические паразитные сигналы | -50 дБс типично для большинства сигналов |
| Гармоники | -35 дБс типично |
| Рабочая температура | Стандартная 32°F до 122°F (0°C до +50°C) |
| Размеры и вес | 8,63" x 3,19" x 1,19" (219мм x 81мм x 30мм) • 0,81 фунта (367 г) |
| Потребляемая мощность | 6 Вт (тип) |
| Интерфейс | USB 3.0 |
| Системные требования | Операционная система Windows или Linux, архитектура x64_86 |
Преимущества Signal Hound VSG60A
- Широкие возможности модуляции: Signal Hound VSG60A позволяет настраивать произвольную скорость выдачи данных в пределах от 12,5 кСемплов/сек до 51,2 МСемплов/сек.
- Низкий уровень фазовых шумов: Внутренний источник опорной частоты Signal Hound VSG60A на частоте 1 ГГц обеспечивает чистоту спектра с показателем фазового шума -125 дБс/Гц при смещении на 10 кГц.
- Быстрая перестройка частоты: Локальный гетеродин Signal Hound VSG60A переключает рабочую частоту всего за 200 мкс, что важно для тестирования устройств со скачкообразной перестройкой частоты.
- Точная регулировка амплитуды: Внутренний аттенюатор Signal Hound VSG60A обеспечивает изменение уровня выходного сигнала в диапазоне от -55 дБм до +7 дБм.

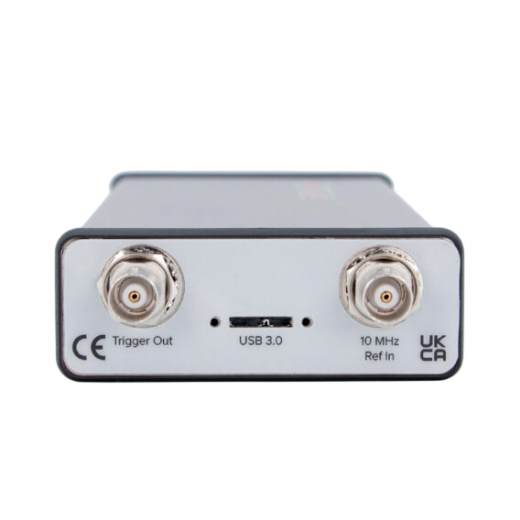

- Лабораторная синхронизация: Наличие аппаратного триггерного выхода и входа опорной частоты 10 МГц позволяет легко объединить Signal Hound VSG60A с другими измерительными приборами для работы с нулевой погрешностью.
Применение Signal Hound VSG60A
Высокотехнологичный векторный генератор Signal Hound VSG60A активно используется специалистами для выполнения следующих практических задач:
- Тестирование радиоприемников: Подача эталонных сигналов с заданными искажениями для проверки реальной чувствительности приемных трактов с помощью Signal Hound VSG60A.
- Испытания беспроводной связи: Создание сложных модулированных сигналов для комплексной проверки оборудования стандартов WiFi и Bluetooth.
- Проверка СВЧ-усилителей: Измерение коэффициента ошибок модуляции и оценка уровня линейных искажений электронных компонентов на базе Signal Hound VSG60A.
- Имитация радиоэфира: Моделирование сложных импульсных последовательностей и сигналов с линейной частотной модуляцией для радиолокационных систем.
- Автоматизация контроля на производстве: Быстрая интеграция Signal Hound VSG60A в автоматические конвейерные линии для выходного контроля качества электроники.
Комплектация Signal Hound VSG60A
В стандартный заводской комплект поставки устройства Signal Hound VSG60A входят:
- Измерительный блок векторного генератора сигналов Signal Hound VSG60A в экранированном металлическом корпусе с энергопотреблением всего 6 Вт.
- Соединительный интерфейсный кабель USB 3.0, который одновременно отвечает за передачу потока данных и питание Signal Hound VSG60A.
- Фирменное программное обеспечение для персонального компьютера с поддержкой популярных типов модуляции (AM, FM, QAM, FSK, GMSK, BPSK).
- Официальное руководство пользователя и паспорт изделия с отметкой о прохождении заводской калибровки.
