Следящий генератор Signal Hound TG124A (до 12,4 ГГц) — отличный выбор для СВЧ-инженеров. В паре с анализатором он сканирует 700 точек/с и работает как скалярный анализатор цепей для точной характеризации антенн и СВЧ-компонентов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

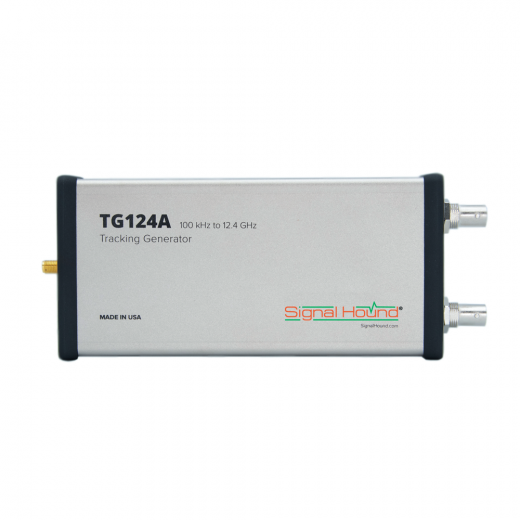

Signal Hound TG124A: Компактный следящий USB-генератор до 12,4 ГГц для скалярного анализа СВЧ-цепей и фильтров
Signal Hound TG124A представляет собой компактный программно-управляемый следящий генератор (трекинг-генератор) и источник непрерывных колебаний, разработанный для прецизионных измерений в диапазоне частот от 100 кГц до 12,4 ГГц. Главное техническое преимущество прибора TG124A заключается в возможности его совместной работы с измерительными анализаторами спектра серий SA124B, SA44B или BB60. Такое системное объединение превращает Signal Hound TG124A в полноценный и универсальный скалярный анализатор цепей.
Генератор TG124A позволяет радиоинженерам быстро и эффективно проводить частотную характеризацию различных СВЧ-компонентов. Все управление рабочими режимами Signal Hound TG124A и его электропитание осуществляются через один кабель интерфейса USB, что полностью исключает необходимость использования внешних тяжелых блоков питания и упрощает организацию измерительного места.
Технические характеристики Signal Hound TG124A
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 100 кГц – 12,4 ГГц |
| Точность частоты | ±1 ppm |
| Диапазон амплитуд | от -30 дБм до -12 дБм |
| Абсолютная точность амплитуды | ±2,0 дБ |
| Шаг амплитуды | 1 дБ |
| Гармоники | Типично < -10 дБс |
| Рабочая температура | Стандартная: от 68°F до 77°F (от +20°C до +25°C) |
| Размеры и вес | 7,67" x 3,18" x 1,18" (194мм x 81мм x 30мм) • 0,68 фунта (308 г) |
| Потребляемая мощность | 2 Вт (тип.) |
| Интерфейс | USB 2.0 |
| Системные требования | Windows |
Преимущества Signal Hound TG124A
- Широкий частотный диапазон: TG124A обеспечивает непрерывное покрытие рабочих частот от 100 кГц до 12,4 ГГц для характеризации СВЧ-устройств.
- Калиброванный уровень мощности: Внутренний аттенюатор Signal Hound TG124A позволяет устанавливать выходную мощность в диапазоне от -30 дБм до -12 дБм с шагом регулировки 1 дБ.
- Высокая точность частоты: Собственный опорный генератор Signal Hound TG124A гарантирует точность установки частоты на уровне плюс-минус 1 ppm.
- Высокая скорость измерительного цикла: При совместной работе с анализатором спектра SA124B устройство Signal Hound TG124A выполняет скоростное сканирование со скоростью до 700 частотных точек в секунду.
- Стабильные амплитудные параметры: Абсолютная погрешность установки амплитуды выходного сигнала для Signal Hound TG124A не превышает плюс-минус 2,0 дБ.
- Удобное сохранение данных: Программный комплекс TG124A позволяет сохранять калибровочные файлы объемом до 1000 точек для последующей нормализации и учета затухания в кабелях.
Применение Signal Hound TG124A
Высокотехнологичный генератор Signal Hound TG124A успешно применяется инженерами для решения следующих практических задач:
- Скалярный анализ электрических цепей: Измерение коэффициента передачи, потерь, усиления и неравномерности амплитудно-частотной характеристики фильтров и СВЧ-усилителей с помощью TG124A.
- Определение параметров согласования: Измерение обратных потерь и коэффициента стоячей волны по напряжению при подключении Signal Hound TG124A через внешний направленный ответвитель.
- Исследование пассивных компонентов: Точное определение полосы пропускания и полосы заграждения высокочастотных делителей, аттенюаторов и дуплексеров на базе Signal Hound TG124A.
- Генерация опорных сигналов: Использование TG124A в качестве стабильного источника непрерывных незамодулированных колебаний (CW) для базовых лабораторных тестов, допускающих уровень гармоник менее -10 дБс.
- Контроль загрузки радиочастотных каналов: Мониторинг эффективности использования доступной полосы пропускания радиоэлектронными средствами.
Комплектация Signal Hound TG124A
В стандартный заводской комплект поставки оборудования Signal Hound TG124A входят:
- Измерительный блок следящего генератора сигналов TG124A в прочном экранированном металлическом корпусе.
- Соединительный интерфейсный кабель USB для подключения к персональному компьютеру, отвечающий за передачу команд и питание устройства.
- Фирменное кроссплатформенное программное обеспечение для управления параметрами свипирования и калибровки.
- Официальное руководство пользователя и паспорт изделия с отметкой о прохождении метрологической калибровки на заводе.
