Генератор Signal Hound VSG200 (до 20 ГГц) — экспертный выбор для разработчиков СВЧ-устройств. Полоса 40 МГц, 14-битный ЦАП и шум -125 дБс/Гц (10 кГц) гарантируют точную имитацию сложных модулированных сигналов WiFi/Bluetooth в мобильном формате.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Signal Hound VSG200: Прецизионная векторная генерация сигналов СВЧ до 20 ГГц с потоковой передачей I/Q-данных через USB-C

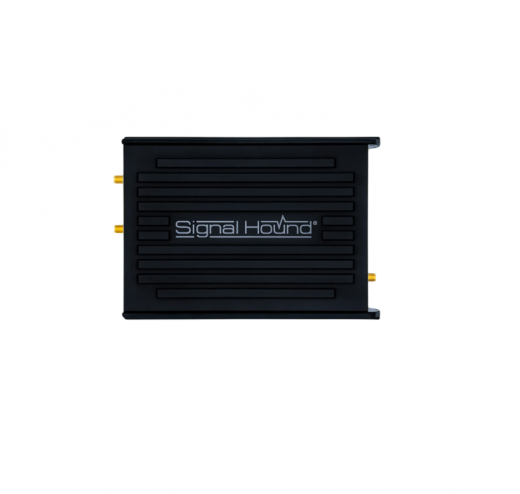

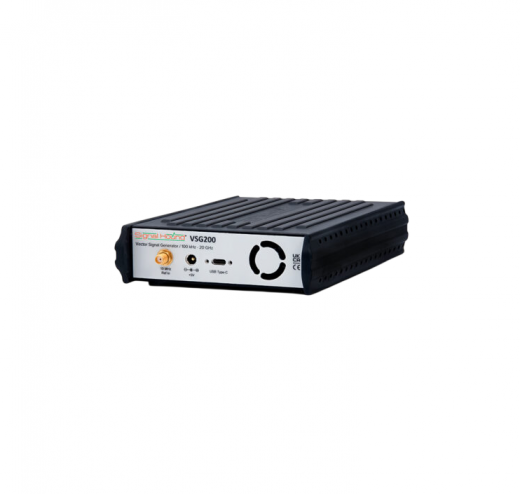

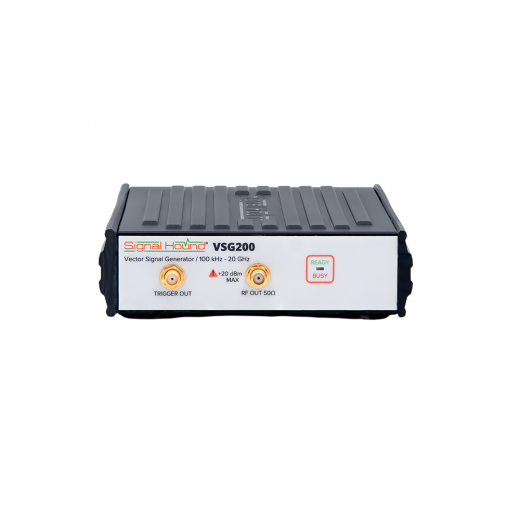

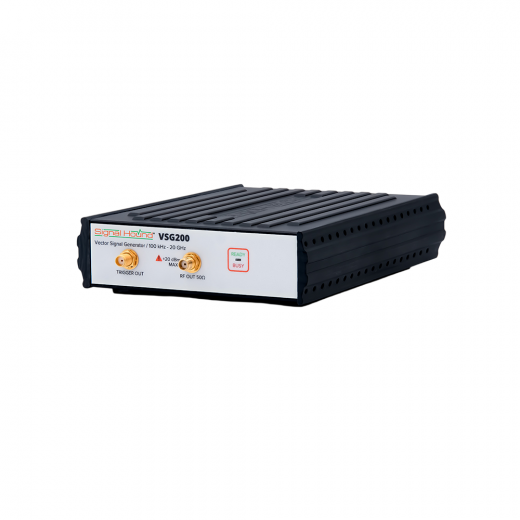

Signal Hound VSG200 представляет собой компактный и мощный векторный генератор сигналов, разработанный для создания высокоточных радиочастотных сигналов в широком диапазоне частот от 100 кГц до 20 ГГц. Главное техническое преимущество инструмента Signal Hound VSG200 — это современная внутренняя архитектура на базе двойного 14-битного цифро-аналогового преобразователя с функцией цифровой передискретизации. Такое инженерное решение позволяет оборудованию Signal Hound VSG200 формировать идеально чистый сигнал без лишних спектральных помех.
Прибор Signal Hound VSG200 поддерживает непрерывную передачу цифрового потока данных в реальном времени с полосой пропускания до 40 МГц. Все управление Signal Hound VSG200 и обмен информацией с персональным компьютером происходят через один удобный высокоскоростной кабель интерфейса USB-C, что делает работу инженера простой, быстрой и эффективной.
Технические характеристики Signal Hound VSG200
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 100 кГц – 20 ГГц |
| Полоса пропускания модуляции при потоковой передаче | 40 МГц |
| Произвольные частоты дискретизации I/Q |
От 12,5 kSPS до 51 MSPS Включая 30,72 MSPS для LTE |
| Точность временной базы | ±1 ppm в год |
| Точность амплитуды |
Диапазон: от -55 дБм до +7 дБм (+10 дБм ниже 3 ГГц, +4 дБм выше 14 ГГц) Точность: +/- 2 дБ (0,5 дБ тип.) Основная полоса Неравномерность (20 МГц), ±0,25 дБ тип. Основная полоса Неравномерность (40 МГц), ±0,5 дБ тип. |
| Величина вектора ошибки (EVM) | 0,3% тип. (несущая 1 ГГц, 1 MSPS QAM 16, Альфа = 0,35, фильтр с приподнятым косинусом) |
| Фазовый шум (1 ГГц) | Смещение частоты |
| 100 Гц | -89 дБс/Гц тип. |
| 1 кГц | -114 дБс/Гц тип. |
| 10 кГц | -125 дБс/Гц тип. |
| 100 кГц | -127 дБс/Гц тип. |
| 1 МГц | -135 дБс/Гц тип. |
| Негармонические паразитные сигналы | -50 дБс тип. для большинства сигналов < 6 ГГц, -40 дБс выше 6 ГГц |
| Гармоники | -35 дБс тип. |
| Рабочая температура | Стандартная от 32°F до 122°F (от 0°C до +50°C) |
| Размеры и вес | 8,00" x 5,14" x 1,41" (203мм x 131мм x 36мм) • 2,1 фунта (0,95 кг) |
| Потребляемая мощность | 10 Вт (тип.) |
| Интерфейс | USB-C |
| Системные требования | Операционная система Windows или Linux, архитектура x64_86 |
Преимущества Signal Hound VSG200
- Широкий частотный диапазон: Signal Hound VSG200 стабильно работает на частотах до 20 ГГц, поддерживая гибкую настройку скорости выдачи данных от 12,5 кСемплов/сек до 51,2 МСемплов/сек.
- Низкий уровень фазовых шумов: Встроенный источник опорной частоты Signal Hound VSG200 на частоте 1 ГГц обеспечивает чистоту спектра с показателем фазового шума -125 дБс/Гц при смещении на 10 кГц.
- Гибкая регулировка мощности: Внутренний аттенюатор Signal Hound VSG200 позволяет точно менять уровень выходного сигнала от -55 дБм до +7 дБм (а на частотах ниже 3 ГГц мощность достигает +10 дБм).
- Высокая чистота сигнала: Уровень побочных негармонических излучений у Signal Hound VSG200 составляет менее -50 дБс на частотах до 6 ГГц, что исключает появление искажений при тестах.
- Простая синхронизация: Наличие входа опорной частоты 10 МГц позволяет легко объединить Signal Hound VSG200 с другими лабораторными приборами для работы с нулевой погрешностью.
Применение Signal Hound VSG200
Высокотехнологичный векторный генератор Signal Hound VSG200 применяется специалистами для решения следующих практических задач:
- Тестирование радиоприемников: Подача эталонных сигналов с заданными помехами для проверки реальной чувствительности приемных трактов с помощью Signal Hound VSG200.
- Испытания беспроводной связи: Создание сложных сигналов для комплексной проверки оборудования и компонентов стандартов WiFi и Bluetooth.
- Проверка усилителей мощности: Измерение коэффициента ошибок модуляции и оценка уровня линейных искажений СВЧ-устройств на базе Signal Hound VSG200.
- Имитация сложных сигналов: Моделирование импульсных последовательностей и сигналов с линейной частотной модуляцией для радиолокационных систем.
- Автоматизация измерений: Быстрая интеграция Signal Hound VSG200 в автоматические конвейерные линии на производстве электроники.
Комплектация Signal Hound VSG200
В стандартный заводской комплект поставки устройства Signal Hound VSG200 входят:
- Измерительный блок векторного генератора сигналов Signal Hound VSG200 в прочном металлическом корпусе.
- Высокоскоростной интерфейсный кабель USB-C, который одновременно отвечает за передачу данных и питание Signal Hound VSG200.
- Фирменное программное обеспечение для персонального компьютера с поддержкой популярных типов модуляции (AM, FM, QAM, FSK, GMSK).
- Официальное руководство пользователя и паспорт изделия с отметкой о прохождении заводской калибровки.
