Векторный генератор Signal Hound VSG25A (100 МГц – 2,5 ГГц) — надежный инструмент для телеком-инженеров. Полоса модуляции 100 МГц, 12-битный ЦАП и мощность от -40 до +10 дБм идеальны для тестов оборудования WiFi, Bluetooth и FM-вещания.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Signal Hound VSG25A: Программно-определяемый СВЧ-генератор с полосой модуляции 100 МГц для испытания систем связи и ISM-устройств

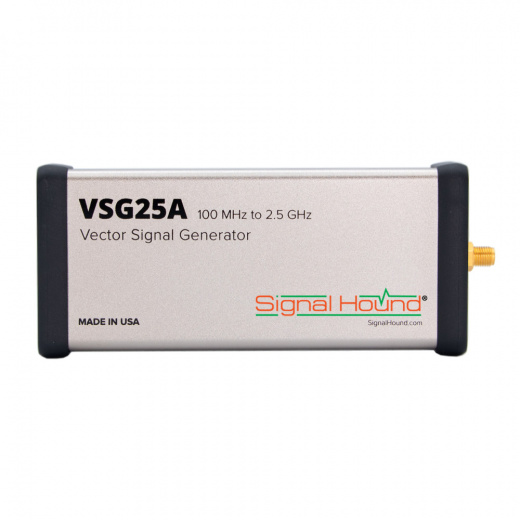

Signal Hound VSG25A представляет собой малогабаритный программно-определяемый векторный генератор сигналов, разработанный для формирования высокоточных радиочастотных сигналов в диапазоне частот от 100 МГц до 2,5 ГГц. Главным достоинством архитектуры Signal Hound VSG25A является наличие 12-битного генератора сигналов произвольной формы для формирования базовых квадратурных составляющих (I/Q-данных).

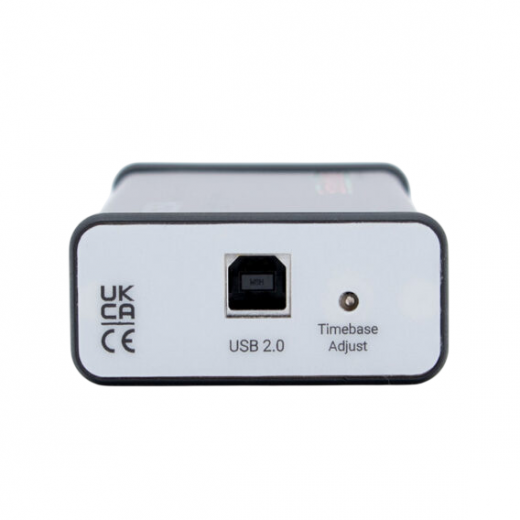

Прибор Signal Hound VSG25A может работать на частотах ниже номинального диапазона (вплоть до 80 МГц) с незначительным снижением точности амплитуды, что позволяет инженерам использовать Signal Hound VSG25A для тестирования оборудования FM-вещания. Полное управление измерительными режимами Signal Hound VSG25A и его электропитание реализованы через один интерфейсный USB-кабель, исключая необходимость применения внешних источников питания.
Технические характеристики Signal Hound VSG25A
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 100 МГц – 2,5 ГГц (пригоден для работы вплоть до 80 МГц) |
| Разрешение по частоте | < 1 Гц |
| Опорный генератор (Timebase) |
Точность (исключая температурный дрейф): ± 5 ppm / год Температурный дрейф: типично -0,2 ppm / °C Регулируемый: ± 1 ppm |
| Амплитуда | Абсолютная точность амплитуды CW: от -40 до +10 дБм, ± 1,5 дБ |
| Тактовая частота ЦАП / Частота дискретизации | 53,333 кГц – 180 МГц |
| 100 Гц | -68 |
| 1 кГц | -88 |
| 10 кГц | -102 |
| 100 кГц | -105 |
| 1 МГц | -132 |
| АМ/ЧМ |
Скорость модуляции: 30 Гц – 40 МГц КНИ (THD) АМ: < 1% КНИ (THD) ЧМ: < 0,1% (0,01% типично) |
| Импульсный режим |
Длительность импульса: 6 нс – 25 мс Минимальный коэффициент заполнения: 0,00025% (период импульса ≤ 1,0 с) Максимальный коэффициент заполнения: 99,9% (время выключения > 6 нс) Отношение вкл/выкл > 45 дБ (типично 60 дБ) |
| Многотональный режим (Multi-Tone) |
Количество тонов: от 2 до 1023 с опциональной центральной вырезкой Расстояние между тонами: 1 кГц – 10 МГц Фазовая взаимосвязь тонов: параболическая или случайная |
| Рабочая температура | Стандартная: от 32°F до 122°F (от 0°C до +50°C) |
| Размеры и вес | 5,5" x 2,25" x 1,0" (140мм x 57мм x 25мм) • 0,5 фунта (227 г) |
| Потребляемая мощность | 2 Вт (типично) |
| Интерфейс | USB 2.0 |
| Системные требования | Операционная система Windows, архитектура x64_86 |
Преимущества Signal Hound VSG25A
- Широкая полоса модуляции: Signal Hound VSG25A обладает полосой пропускания модуляции 100 МГц, что перекрывает большинство коммерческих частот телекоммуникационных стандартов.
- Стабильные параметры фазового шума: Собственный гетеродин Signal Hound VSG25A на несущей частоте 1 ГГц обеспечивает типичную спектральную плотность мощности фазового шума на уровне -68 дБс/Гц при смещении 100 Вт, -88 дБс/Гц при смещении 1 кГц, -102 дБс/Гц при смещении 10 кГц и до -132 дБс/Гц при смещении 1 МГц.
- Гибкий диапазон амплитуды: Выходной каскад Signal Hound VSG25A обеспечивает калиброванное изменение уровня мощности сигнала в пределах от -40 дБм до +10 дБм с шагом перестройки 0,5 дБ.
- Высокое частотное разрешение: Шаг перестройки рабочей частоты Signal Hound VSG25A составляет менее 1 Гц, гарантируя прецизионное наведение на цель.
- Ультракомпактные габариты: Корпус Signal Hound VSG25A имеет размеры всего 140 на 57 на 25 миллиметров и массу 227 грамм, обеспечивая максимальное удобство при транспортировке.
Применение Signal Hound VSG25A
Высокотехнологичный векторный генератор Signal Hound VSG25A активно применяется инженерами для решения следующих практических задач:
- Тестирование беспроводных сетей: Имитация сигналов и проверка радиоприемных трактов в основных безлицензионных ISM-диапазонах частот (902–928 МГц и 2,4–2,5 ГГц) с помощью Signal Hound VSG25A.
- Генерация сигналов произвольной формы: Формирование специализированных радиочастотных пакетов и сложных сигналов с помощью встроенного буфера шаблонов Signal Hound VSG25A.
- Испытания СВЧ-усилителей: Оценка уровня амплитудных искажений и проведение тестов на коэффициент ошибок модуляции (EVM) на базе Signal Hound VSG25A.
- Имитация радиолокационных импульсов: Создание коротких импульсов длительностью от 6 нс до 25 мс с минимальным периодом повторения 12 нс и отношением уровней мощности включено/выключено более 45 дБ.
- Многотоновое тестирование цепей: Генерация сигналов сложной формы с количеством тонов от 2 до 1023 и шагом между ними от 1 кГц до 10 МГц.
- Автоматизация контроля на производстве: Прямая интеграция Signal Hound VSG25A в конвейерные автоматизированные измерительные стенды благодаря низкому энергопотреблению на уровне 2 Вт.
Комплектация Signal Hound VSG25A
В стандартный заводской перечень поставки оборудования Signal Hound VSG25A входят:
- Измерительный блок векторного генератора сигналов Signal Hound VSG25A в экранированном корпусе.
- Соединительный интерфейсный кабель USB для обеспечения обмена данными и организации электропитания Signal Hound VSG25A.
- Фирменное программное обеспечение для персонального компьютера, поддерживающее аналоговые виды модуляции (AM с частотой от 30通 до 40 МГц) и цифровые форматы (FSK, GFSK, ASK, OOK, MSK, GMSK, BPSK).
- Полный комплект драйверов и программный интерфейс приложения (API) для создания собственных измерительных сценариев автоматизации.
- Паспорт изделия и официальная документация завода-изготовителя, подтверждающая калибровку Signal Hound VSG25A.
