Следящий генератор Signal Hound TG44A (10 Гц – 4,4 ГГц) — надежный выбор для ВЧ-инженеров. В паре с анализатором он работает как скалярный анализатор цепей с шагом 1 дБ, позволяя точно измерить потери и АЧХ фильтров в поле или лаборатории.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

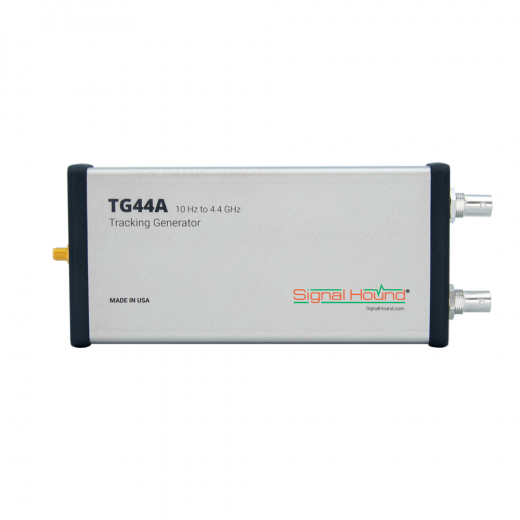

Signal Hound TG44A: Компактный следящий USB-генератор от 10 Гц до 4,4 ГГц для скалярного анализа ВЧ-цепей и фильтров

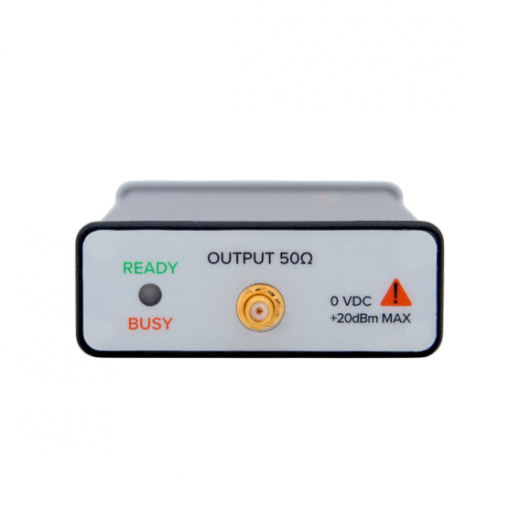

Signal Hound TG44A представляет собой компактный программно-управляемый следящий генератор (трекинг-генератор) и источник непрерывных незамодулированных колебаний, разработанный для точных измерений в широком частотном диапазоне от 10 Гц до 4,4 ГГц.
TG44A обеспечивает высокую точность и повторяемость результатов в ходе проведения лабораторных и выездных испытаний. Все управление рабочими режимами Signal Hound TG44A и его электропитание осуществляются через один кабель интерфейса USB, что делает устройство Signal Hound TG44A полностью автономным и избавляет от необходимости использования громоздких внешних блоков питания.
Технические характеристики Signal Hound TG44A
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 10 Гц – 4,4 ГГц |
| Точность частоты | ±1 ppm |
| Диапазон амплитуд | от -30 дБм до -10 дБм |
| Абсолютная точность амплитуды | ±2,0 дБ |
| Шаг амплитуды | 1 дБ |
| Гармоники | Типично < -10 дБс |
| Рабочая температура | Стандартная: от 68°F до 77°F (от +20°C до +25°C) |
| Размеры и вес | 7,65" x 3,18" x 1,18" (194мм x 81мм x 30мм) • 0,6 фунта (272 г) |
| Потребляемая мощность | 2 Вт (тип.) |

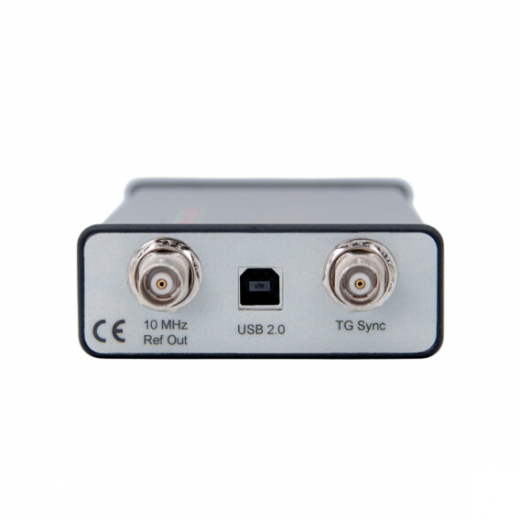

| Интерфейс | USB 2.0 |
| Системные требования | Windows |
Преимущества Signal Hound TG44A
- Широкий рабочий диапазон: Signal Hound TG44A обеспечивает непрерывное покрытие частот от нижнего предела 10 Hz до верхнего значения 4,4 GHz.
- Калиброванный уровень мощности: Внутренний аттенюатор Signal Hound TG44A позволяет изменять выходную мощность в диапазоне от -30 dBm до -10 dBm с шагом регулировки 1 dB.
- Высокая точность частоты: Собственный опорный генератор Signal Hound TG44A гарантирует погрешность установки частоты на уровне не более плюс-минус 1 ppm.
- Стабильные амплитудные параметры: Абсолютная погрешность измерения амплитуды выходного сигнала для Signal Hound TG44A составляет плюс-минус 2,0 dB.
- Эффективное сохранение данных: Программный комплекс Signal Hound TG44A позволяет записывать калибровочные файлы объемом до 1000 точек для последующей нормализации радиочастотного тракта и автоматического учета затухания в соединительных кабелях.
- Ультракомпактное исполнение: Измерительный блок Signal Hound TG44A имеет длину 194 миллиметра и массу всего 272 грамма, обеспечивая удобство при транспортировке.
Применение Signal Hound TG44A
Высокотехнологичный генератор Signal Hound TG44A эффективно применяется специалистами для решения следующих практических задач:
- Скалярный анализ электрических цепей: Измерение коэффициента передачи, потерь, усиления и неравномерности амплитудно-частотной характеристики фильтров и усилителей с помощью Signal Hound TG44A.
- Определение параметров согласования: Измерение обратных потерь и коэффициента стоячей волны по напряжению при подключении Signal Hound TG44A через внешний направленный ответвитель.
- Исследование пассивных компонентов: Точное определение полосы пропускания и полосы заграждения высокочастотных делителей, аттенюаторов и дуплексеров на базе Signal Hound TG44A.
- Генерация опорных сигналов: Использование Signal Hound TG44A в качестве стабильного источника непрерывных колебаний для базовых лабораторных тестов, допускающих типичный уровень гармоник менее -10 dBc.
- Характеризация на уровне компонентов: Проведение детального контроля параметров полупроводниковых микросхем и пассивных подсистем.
- Мониторинг радиочастотных каналов: Оперативный контроль эффективности использования доступной полосы пропускания радиоэлектронными средствами.
Комплектация Signal Hound TG44A
В стандартный заводской комплект поставки оборудования Signal Hound TG44A входят следующие элементы:
- Измерительный блок следящего генератора сигналов Signal Hound TG44A в прочном экранированном металлическом корпусе.
- Соединительный интерфейсный кабель USB для подключения к персональному компьютеру, отвечающий за передачу команд и питание устройства Signal Hound TG44A.
- Фирменное кроссплатформенное программное обеспечение для управления параметрами свипирования, проведения нормализации и калибровки.
- Официальное руководство пользователя и паспорт изделия с отметкой о прохождении калибровки на заводе-изготовителе.
