сточник Signal Hound PNCS-1 (1 ГГц, +10 дБм) — идеальный эталон для инженеров и метрологов. Фазовый шум -147 дБс/Гц (при 10 кГц) гарантирует прецизионную проверку анализаторов спектра и стабильное тактирование АЦП/ЦАП в СВЧ-лабораториях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

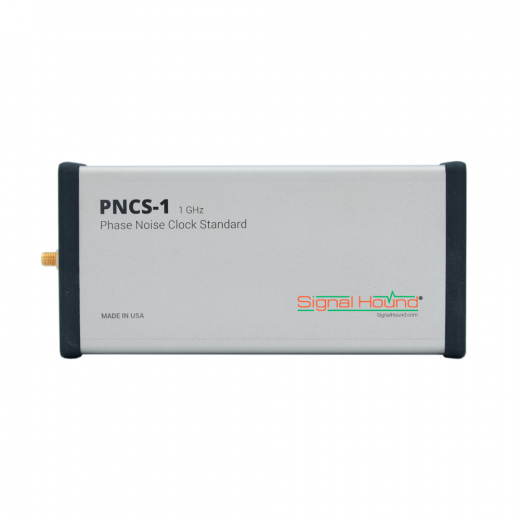

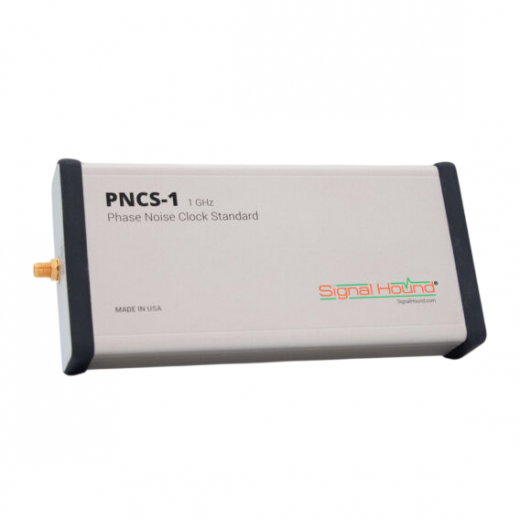

Signal Hound PNCS-1: Эталонный тактовый генератор 1 ГГц с ультранизким фазовым шумом для метрологических тестов и АЦП/ЦАП
Signal Hound PNCS-1 представляет собой высокостабильный эталонный источник тактового сигнала со сверхнизким уровнем фазовых шумов, разработанный для формирования прецизионного синусоидального колебания на фиксированной частоте 1 ГГц. Главное техническое преимущество прибора PNCS-1 заключается в генерации исключительно чистого опорного сигнала, который используется в качестве метрологического стандарта при тестировании радиочастотного измерительного оборудования.
Конструкция устройства PNCS-1 ориентирована на обеспечение максимальной достоверности при оценке параметров фазового шума анализаторов спектра, а также при тактировании высокоскоростных аналогово-цифровых и цифрово-аналоговых преобразователей.
Преимущества Signal Hound PNCS-1
- Ультранизкий уровень фазовых шумов: Калиброванный тракт PNCS-1 на несущей частоте 1 ГГц обеспечивает спектральную плотность мощности фазового шума -82 дБс/Гц при смещении на 10 Гц, -116 дБс/Гц при смещении на 100 Гц, -138 дБс/Гц при смещении на 1 кГц, -147 дБс/Гц при смещении на 10 кГц и достигает -149 дБс/Гц при смещении на 1 МГц.
- Стабильная выходная мощность: Внутренний усилительный каскад PNCS-1 поддерживает постоянную амплитуду выходного сигнала на уровне +10 дБм с погрешностью не более плюс-минус 2 дБ.

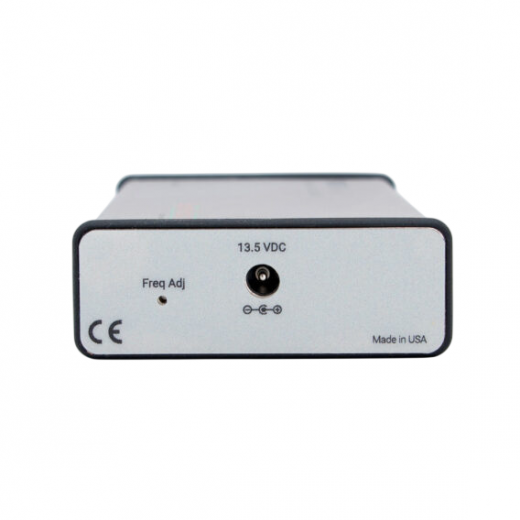

- Высокая точность установки частоты: Базовая номинальная точность генерации Signal Hound PNCS-1 составляет 1,5 ppm, при этом на задней панели предусмотрен прецизионный регулятор для ручной корректировки частоты.
- Высокая чистота спектра: Уровень гармонических составляющих выходного сигнала Signal Hound PNCS-1 типично составляет менее -35 дБс, что минимизирует паразитные наводки в измерительном тракте.
- Оптимальное согласование: Выходной интерфейс PNCS-1 выполнен на базе стандартного коаксиального разъема SMA с номинальным волновым сопротивлением 50 Ом, обеспечивая качественную передачу СВЧ-энергии без отражений.
Применение Signal Hound PNCS-1
Высокотехнологичный источник тактового сигнала Signal Hound PNCS-1 эффективно применяется специалистами для решения следующих профессиональных задач:
- Метрологическая проверка измерительной техники: Использование Signal Hound PNCS-1 в качестве прецизионного эталона фазового шума для характеризации и калибровки радиочастотных анализаторов спектра.
- Тактирование высокоскоростных преобразователей: Применение Signal Hound PNCS-1 в роли системного генератора тактовых импульсов для аналогово-цифровых преобразователей (АЦП) и цифрово-аналоговых преобразователей (ЦАП) с целью обеспечения их максимальной производительности.
- Разработка систем спутниковой связи: Проведение комплексных испытаний приемопередающих трактов космической и наземной связи с использованием Signal Hound PNCS-1 как стабильного гетеродина.
- Построение умножителей частоты: Интеграция устройства Signal Hound PNCS-1 в роли чистого опорного источника для высокоскоростных фазовых детекторов и схем переноса частоты вверх (трансляционных петель связи).
- Научные исследования и СВЧ-тесты: Применение Signal Hound PNCS-1 в аэрокосмической отрасли, коммерческом радиовещании и телекоммуникациях для выполнения общих радиотехнических измерений.
Комплектация Signal Hound PNCS-1
В стандартный заводской комплект поставки оборудования Signal Hound PNCS-1 входят следующие элементы:
- Измерительный блок источника тактового сигнала Signal Hound PNCS-1 в экранированном металлическом корпусе повышенной прочности.
- Руководство по эксплуатации и официальный паспорт изделия с индивидуальным серийным номером устройства Signal Hound PNCS-1.
- Сертификат завода-изготовителя, подтверждающий соответствие заявленным техническим параметрам и прохождение калибровки.
Технические характеристики Signal Hound PNCS-1
| Наименование характеристики | Описание | |||
|---|---|---|---|---|
| Выходная частота | 1 ГГц | |||
| Выходная амплитуда | +10 дБм (± 2 дБ) | |||
|
Фазовый шум SSB Центральная частота 1 ГГц |
Частота смещения | дБс/Гц | ||
| 10 Гц | -82 | |||
| 100 Гц | -116 | |||
| 1 кГц | -138 | |||
| 10 кГц | -147 | |||
| 100 кГц | -148 | |||
| 1 МГц | -149 | |||
| Гармоники | Типично -35 дБс | |||
| Рабочая температура | Стандартная 50°F до 95°F (10°C до +35°C) | |||
| Размеры и вес | 6,5" x 3,2" x 1,1" (259мм x 183мм x 55мм), 0,9 фунта (266 г) | |||
| Потребляемая мощность | 4,5 Вт от прилагаемого сетевого адаптера AC/DC 13,5 В | |||
| Системные требования | Windows | |||
