R&S ATS1500C – компактная антенная измерительная камера для испытаний автомобильных радарных датчиков в безэховых условиях. Обеспечивает точные и воспроизводимые измерения в диапазоне от 18 ГГц до 90 ГГц. Идеально для разработки и тестирования ADAS-систем
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S ATS1500C: Камера для испытаний антенн автомобильных радаров
R&S ATS1500C представляет собой передовую автоматизированную тестовую камеру, разработанную для комплексной проверки и калибровки автомобильных радаров. Система обеспечивает высокоточное моделирование радиочастотных условий и позволяет проводить полный цикл испытаний радаров различных типов и диапазонов частот.
Камера построена по принципу безэховой конструкции с автоматизированной системой позиционирования, что обеспечивает воспроизводимые и точные результаты измерений. Интегрированное программное обеспечение позволяет автоматизировать процесс тестирования и анализировать полученные данные в режиме реального времени.
Технические характеристики R&S ATS1500C
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 18 ГГц – 90 ГГц |
| Эффективность экранирования камеры | > 90 дБ (изм.) |
| Потери на пути | 58 дБ |
| Поляризация облучающей антенны |
линейная (вертикальная или горизонтальная)
|
| Размер рабочей зоны | диаметр 30 см |
| Грузоподъемность позиционера | 4 кг |
| Углы наклона | Внешняя ось: ±180°, внутренняя ось: ±45° |
| Интерфейсы управления | Ethernet, USB |
| Габариты (ШхВхГ) | 0,9х1,99х1,53 м |
| Рабочий диапазон температур | от +20 °C до +30 °C |
Области применения R&S ATS1500C
- Разработка и валидация ADAS: Испытания радарных датчиков для систем автоматического экстренного торможения, адаптивного круиз-контроля и предупреждения о столкновении.
- Контроль качества в производстве: Быстрое и точное тестирование антенных характеристик на сборочной линии для обеспечения соответствия стандартам.
- Научные исследования: Проведение фундаментальных и прикладных исследований в области автомобильной радиолокации и антенных технологий.
Ключевые особенности и преимущества R&S ATS1500C
- Высокая точность измерений. Обеспечивает низкий уровень помех и высокий динамический диапазон для получения достоверных и повторяемых результатов.
- Полная автоматизация. Глубокая интеграция с измерительными приборами R&S (анализаторами векторной сети, генераторами сигналов) позволяет создавать автоматизированные измерительные стенды.

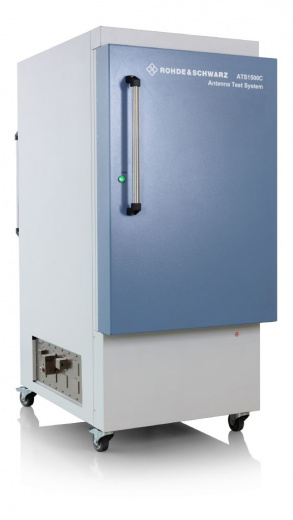

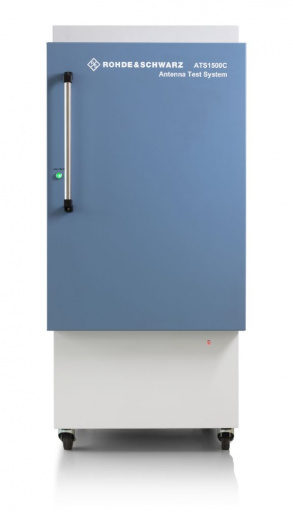

- Мобильность. Малые габариты и мобильность устройства достигнуты за счёт применения передовой технологии CATR(Compact Antenna Test Range). Аппарат требует для размещения лишь 1,3 м² площади, одновременно создавая условия, полностью имитирующие дальнюю зону для проверки автомобильных радарных систем.
- Функционал системы. Рабочий частотный диапазон включает ключевые полосы 77/79 ГГц,что делает оборудование оптимальным решением для испытаний современных авторадаров. Конфигурация позволяет выполнять внутриполосные натурные измерения, а также тесты на соответствие требованиям стандартов ETSI RED и FCC.
- Конструктивные решения. Параболический отражатель гарантирует однородное распределение мощности сигнала и незначительные пульсации амплитуды поля. Режим двунаправленной работы даёт возможность проводить испытания как в режиме приёма-передачи, так и исключительно в приёмном.

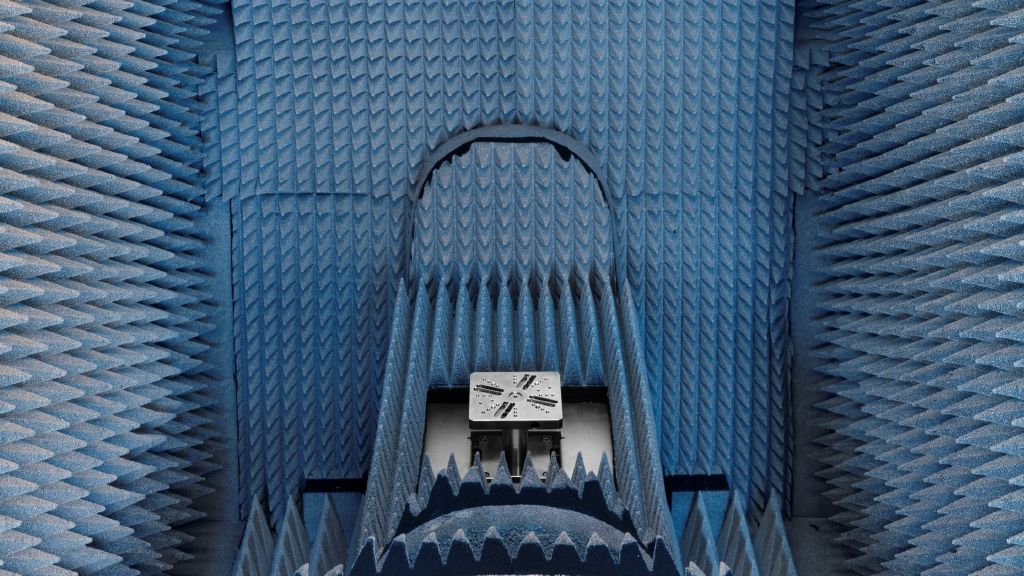

- Возможности тестирования. Точное позиционирование тестируемых образцов обеспечивается высокоточным 3D-позиционером,оснащённым двумя осями наклона. Разрешающая способность по углу 0,03° позволяет выполнять прецизионную калибровку и высокоточные измерения радарных устройств.

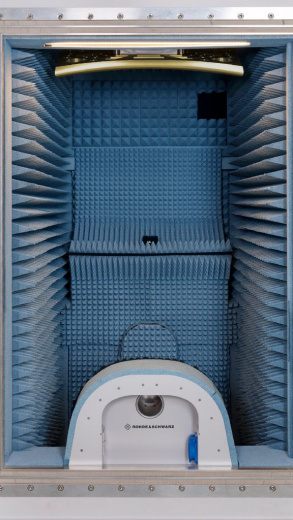

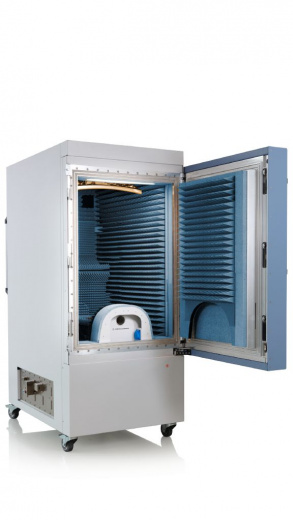

- Характеристики защиты. Экранирующий контур обеспечивает эффективность свыше 90 дБ,что практически исключает возникновение ложных эхо-сигналов в процессе испытаний. Специализированные пирамидальные поглотители доводят уровень паразитных отражений до экстремально низких показателей.
- Универсальность системы. Позволяет проводить измерение диаграмм направленности антенн, проверка EIPP, тестирование стабильности приемных трактов, калибровку угловых параметров и характеристик, испытания MIMO-радаров с апертурой до 30 см.

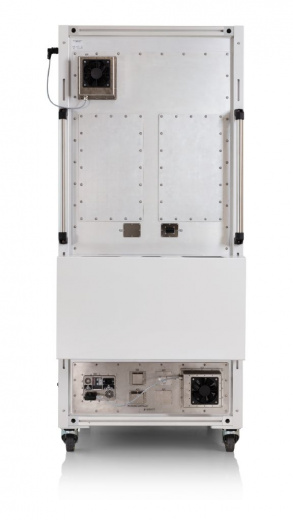

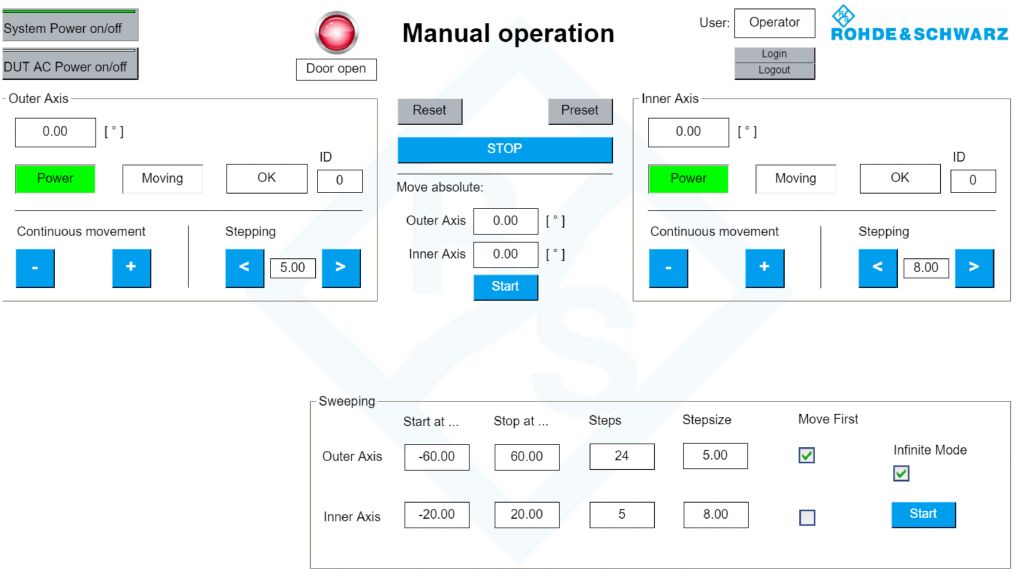

- Интеграция. Программно-аппаратный комплекс управления обладает современным веб-интерфейсом и допускает управление по Ethernet-соединению. Широкий набор коммуникационных портов обеспечивает простую интеграцию измерительной камеры в действующие испытательные стенды и комплексы.
