R&S ATS1000 - компактная система испытания антенн для измерений в ближней зоне. Диапазон частот от 18 ГГц - 87 ГГц, автоматизированные измерения, высокая точность. Идеально для НИИ и производства.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

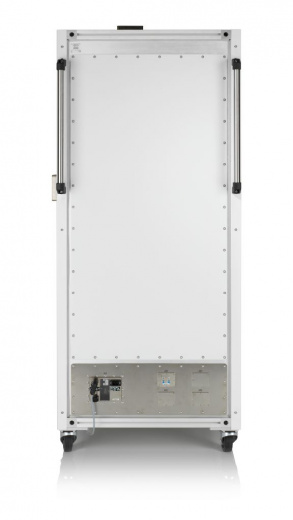

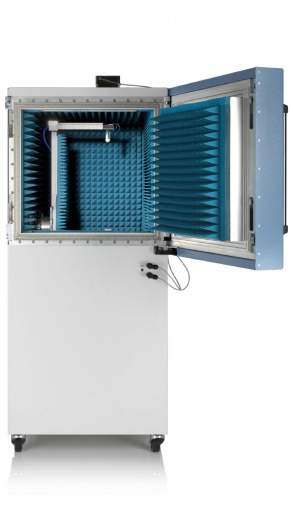

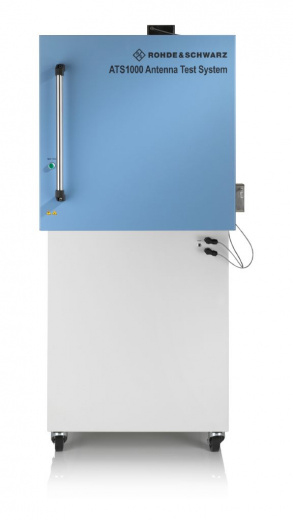

Система R&S ATS1000: для тестирования антенн в миллиметровом диапазоне
Система испытания антенн R&S ATS1000 представляет собой компактное и мобильное решение для проведения точных измерений параметров антенн в ближней зоне. Данная система разработана для высокочастотных измерений и позволяет характеризовать антенные системы в контролируемых условиях. Принцип работы основан на методе измерений в ближней зоне с последующим математическим преобразованием в диаграмму направленности дальней зоны, что обеспечивает высокую точность результатов при минимальных требованиях к пространству.

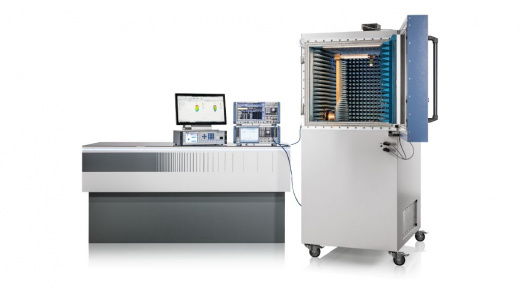

Система находит применение в научно-исследовательских институтах, на производственных предприятиях и в сервисных центрах, где требуется проверка и сертификация антенных систем. Благодаря модульной конструкции и автоматизированным процессам измерения, система значительно сокращает время тестирования и повышает воспроизводимость результатов. Интеграция с программным обеспечением R&S®ATS1000 Software Suite обеспечивает полный контроль над процессом измерений и расширенный анализ данных.
Технические характеристики R&S ATS1000
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 18 ГГц – 87 ГГц |
| Эффективность экранирования | более 50 дБ |
| Расстояние для измерений в дальней зоне | 0,5 м |
| Угловое разрешение (азимут/угол места) | 0,03° |
| Скорость тестирования | 9 минут для полного 3D сканирования |
| Габариты (Ш×В×Г) | 0,90 м × 1,99 м × 1,53 м |
| Интерфейсы управления | Ethernet, USB |
| Грузоподъемность | 20 кг |
| Вес системы | без позиционера: 300 кг, с позиционером: 350 кг |
Области применения R&S ATS1000
- Разработка антенных систем: проверка и оптимизация параметров антенн на этапе проектирования.
- Производственный контроль: серийные испытания антенных систем для обеспечения качества.
- Научные исследования: проведение точных измерений для исследовательских проектов.
- Образовательный процесс: использование в учебных лабораториях вузов и технических учебных заведениях.
Ключевые особенности и преимущества R&S ATS1000

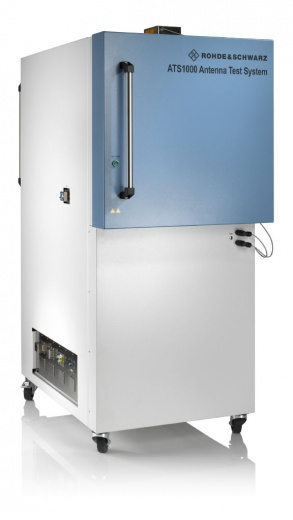

- Мобильность и эргономика. Благодаря продуманной портативной конструкции и наличию транспортировочных колёс, аппарат легко перемещать между различными лабораторными зонами. Небольшие габариты дают возможность устанавливать устройство вплотную к классической 19-дюймовой стойке, оптимизируя использование полезной площади.

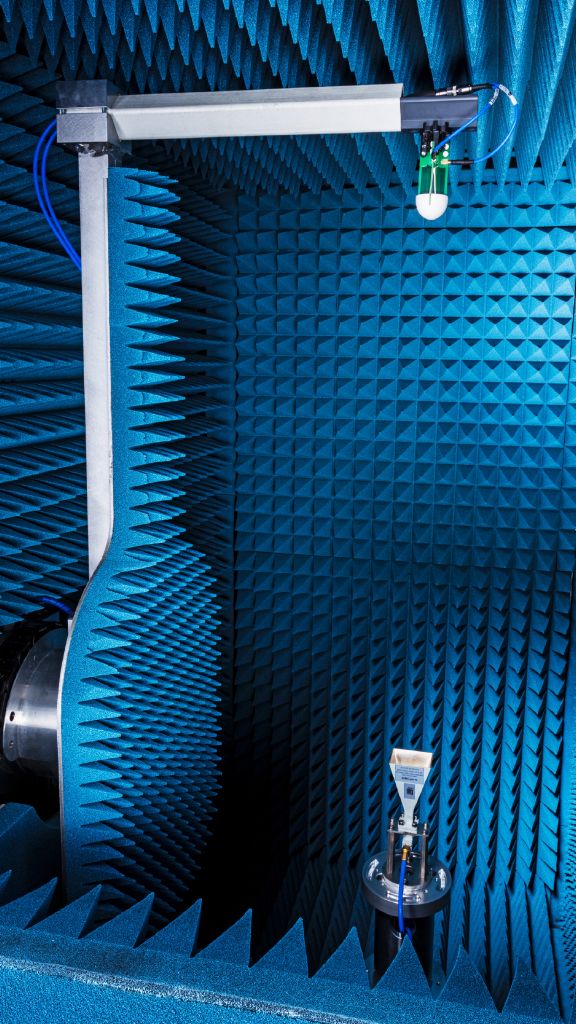

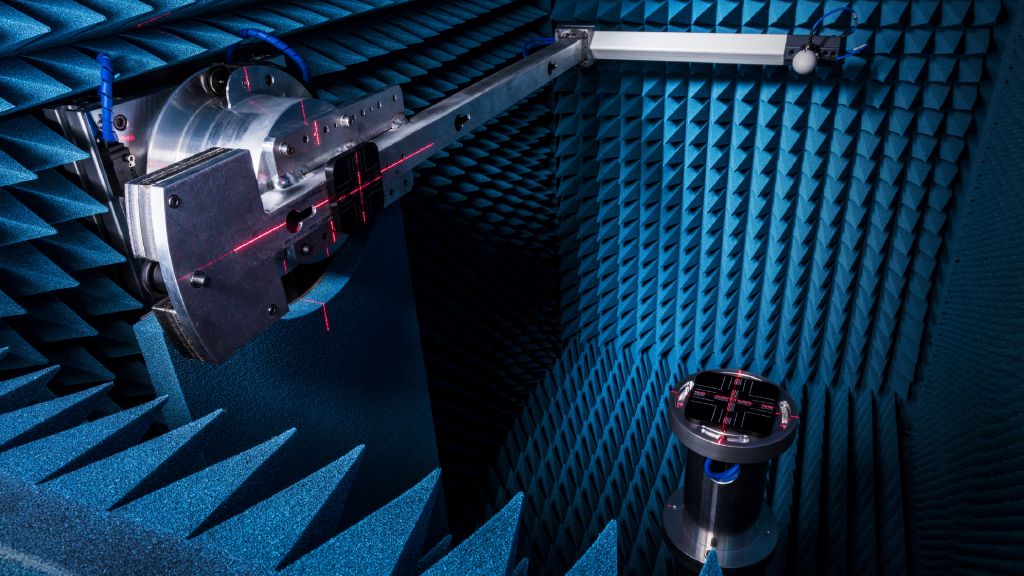

- Точность измерений. Прецизионный позиционирующий механизм гарантирует высокоточное позиционирование с угловым разрешением 0,03° и повторяемостью 0,1°. Использование лазерного выравнивания обеспечивает максимальную точность в процессе монтажа тестируемых образцов.
- Функционал. Возможность проведения трёхмерных замеров позволяет выполнять комплексный анализ параметров антенн в 3D-формате. Наличие системы преобразований даёт возможность конвертировать данные из ближней зоны в дальнюю, что критически важно при диагностике крупногабаритных изделий.
- Программное обеспечение. Встроенное программное ПО R&S AMS32 предлагает полный набор инструментов для проведения беспроводных измерений и автоматизированного формирования протоколов. Функция автоматизации тестирования обеспечивает дистанционное управление и конфигурирование параметров.
- Дополнительные опции. Специализированные адаптеры и держатели позволяют безопасно фиксировать оборудование с различными весовыми и размерными характеристиками. Мультифункциональные интерфейсы, включая Ethernet, USB, обеспечивают подключение периферийных приборов.
Дополнительные опции R&S ATS1000
| Опция и номер заказа | Описание |
|---|---|
| Программные опции | |
| R&S®AMS32 (1508.6650.02) |
Программное обеспечение для беспроводных (ОТА) измерений Базовая лицензия |
| R&S®AMS32-K48 (1508.6680.48) |
Запускаемые ВАЦ измерения с непрерывным режимом позиционера Постобработка и генерация трехмерного шаблона |
| R&S®AMS32-K49 (1508.6680.49) |
Расширенное отображение результатов для измерения характеристик антенн в дальней зоне |
| R&S®AMS32-K50 (1508.6680.50) |
Преобразование «ближняя зона-дальняя зона» на основе алгоритма FIAFTA |
| R&S®AMS32-K53 (1508.6680.53) |
Преобразование «ближняя зона-дальняя зона» на основе алгоритма сферического распространения волны |
| Принадлежности | |
| R&S®TC-SGH26 (1530.8630.02) |
Калибровочная рупорная антенна со стандартным усилением От 18 ГГц до 26,5 ГГц |
| R&S®TC-SGH40 (1530.8617.02) |
Калибровочная рупорная антенна со стандартным усилением От 26,5 ГГц до 40 ГГц |
| R&S®TC-SGH60 (1530.8623.02) |
Калибровочная рупорная антенна со стандартным усилением от 40 до 60 ГГц |
