R&S ATS1800C — инновационная камера для тестирования сигналов миллиметрового диапазона 5G NR. Компактная, с автоматизацией измерений, поддерживает все стандарты связи. Идеальна для лабораторий, сертификации и разработки антенных систем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S ATS1800C Компактная камера для эфирных испытаний сигналов
Компактная камера для эфирных испытаний R&S ATS1800C представляет собой полностью автоматизированную безэховую камеру, предназначенную для прецизионных измерений параметров электромагнитного поля. Это решение класса «все-в-одном» интегрирует в себе поворотный стол, измерительные антенны, усилители и систему управления, что позволяет проводить воспроизводимые испытания согласно спецификации 3GPP. Камера обеспечивает создание контролируемой электромагнитной среды, свободной от внешних помех и внутренних отражений, что является обязательным условием для получения достоверных и точных результатов.
Принцип работы системы основан на экранировании внутреннего объема от внешних электромагнитных полей и использовании поглощающих материалов (RF-поглотителей) для минимизации отражений. Испытываемое устройство размещается на программируемом поворотном столе, а измерительные антенны и зонды сканируют пространство, фиксируя уровень излучаемых помех. Благодаря компактным габаритам, камера легко встраивается в лабораторные и производственные помещения, не требуя сложной инфраструктуры или значительных площадей, и при этом обеспечивает высокую точность измерений в широком частотном диапазоне.
Технические характеристики R&S ATS1800C
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот (рабочий) | 23,5 ГГц – 44,3 ГГц (изм.) |
| Диапазон частот, вне рабочего | 6 ГГц – 90 ГГц |
| Эффективность экранирования (на 1 ГГц) | > 90 дБ |
| Испытания в экстремальных условиях | от -40°C до +85°C |
| Интерфейсы управления | LAN, USB |
| Уровень шума | 38 дБ(A) (номин.) |
| Скорость вентиляции | 140 м³/ч (номин.) |
| Габариты (ШхВхГ) | 0,90 м × 1,99 м × 1,53 м |
| Колеса | 4, с фиксатором |
| Дверь | с ручным управлением, электрический механизм закрытия |
Области применения R&S ATS1800C
- Сертификационные испытания на электромагнитную совместимость (EMC): ;Проведение прецизионных измерений кондуктивных и излучаемых помех для получения официальных сертификатов соответствия требованиям CISPR, FCC, EN и других международных стандартов.
- Контроль качества в производстве: Быстрый и надежный 100% контроль электронных устройств на этапе выпуска с целью выявления дефектов, приводящих к повышенному электромагнитному излучению.
- НИОКР в автомобильной промышленности: Испытания бортовой электроники, систем помощи водителю (ADAS) и компонентов электромобилей на соответствие строгим стандартам электромагнитной эмиссии.
- Разработка IoT-устройств и потребительской электроники: Обеспечение электромагнитной корректности работы смартфонов, планшетов, Wi-Fi-роутеров и других устройств на ранних этапах проектирования.
Ключевые особенности и преимущества R&S ATS1800C
- Полная автоматизация измерений. Интегрированная система управления позволяет проводить сложные тестовые последовательности «нажатием одной кнопки», минимизируя влияние человеческого фактора и экономя время оператора.

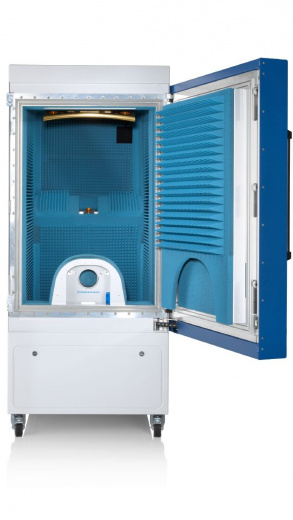

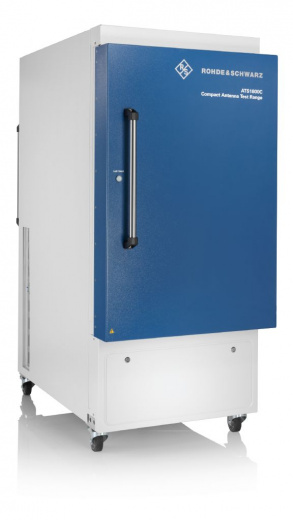

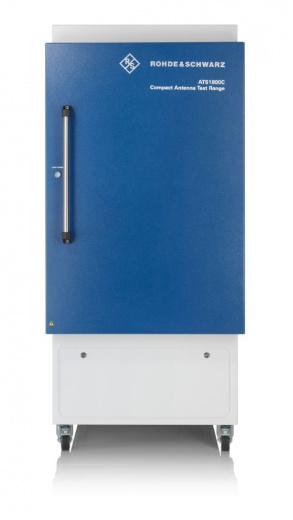

- Компактность и мобильность. Камера представляет собой портативное решение с занимаемой площадью всего 1,3 м². Благодаря встроенным колёсам устройство легко перемещать между лабораториями, при этом оно свободно проходит через стандартные дверные проёмы.

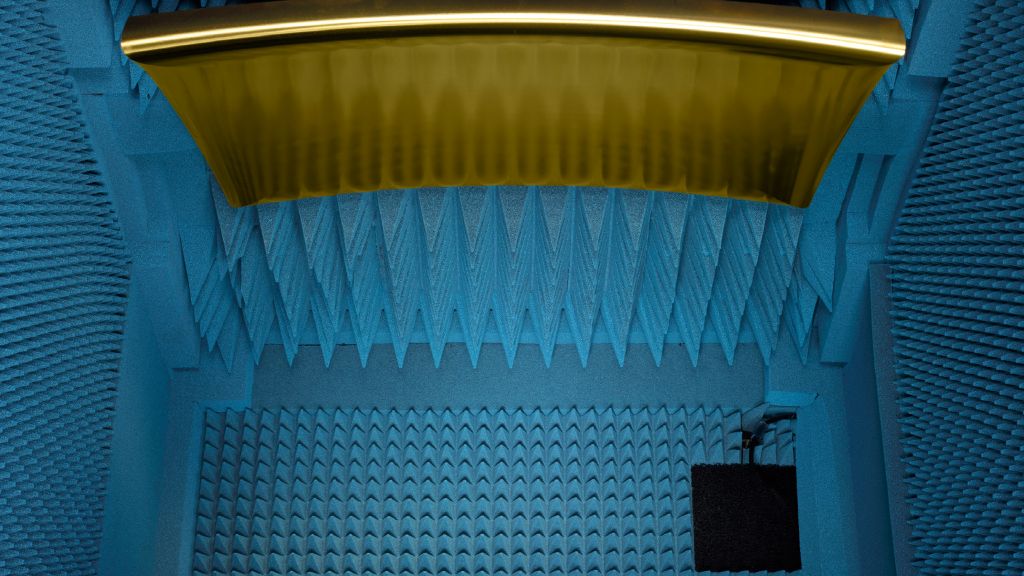

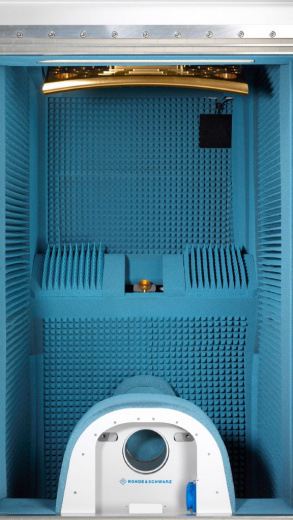

- Высокоточная конструкция. В основе камеры лежит прецизионный отражатель CATR с закруглёнными краями и идеально отполированной поверхностью. Доступны два варианта размера безэховой зоны — 30 или 40 см, что позволяет оптимизировать условия тестирования под конкретные задачи.
- Автоматизация процессов. Автоматический коммутатор подводов обеспечивает проведение внеполосных испытаний в широком диапазоне частот от 6 до 90 ГГц. Система поддерживает работу с четырьмя фидерными антеннами на моторизованных креплениях.
- Температурный контроль. Камера оснащена термоизолированным корпусом, который позволяет проводить испытания при температурах от -40°C до +85°C без потери точности измерений высокочастотного излучения.

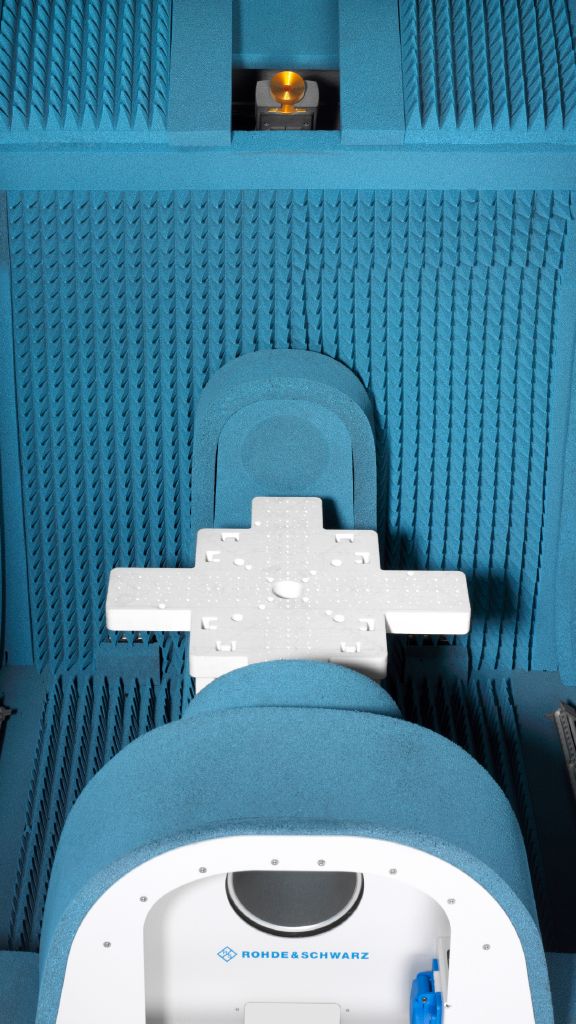

- Точность позиционирования. Трёхмерный позиционер с аппаратным запуском обеспечивает высокую точность перемещений и угловое разрешение. Время измерения полной излучаемой мощности сокращается в 5–10 раз по сравнению с традиционными методами.

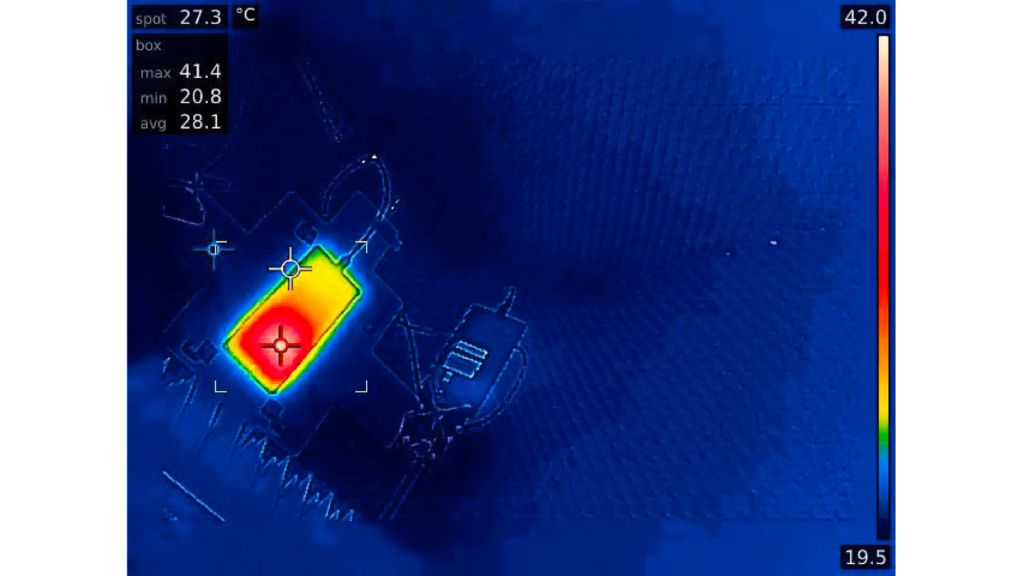

- Мониторинг испытаний. Встроенная видеосистема наблюдения позволяет контролировать процесс тестирования в реальном времени. Камера может переключаться в инфракрасный режим для анализа теплового излучения испытуемых устройств.
- Универсальность применения. Камера подходит для тестирования широкого спектра устройств 5G: от небольших модулей и смартфонов до ноутбуков и малых базовых станций. Поддерживает проведение как исследовательских, так и аттестационных испытаний.
- Масштабируемость и конфигурируемость. Возможность выбора различных комбинаций антенн, предусилителей и измерительных приемников позволяет оптимально адаптировать систему под конкретные задачи и бюджет.
