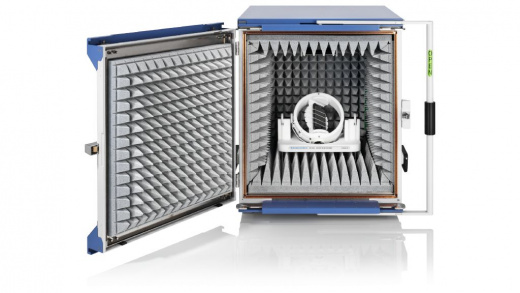

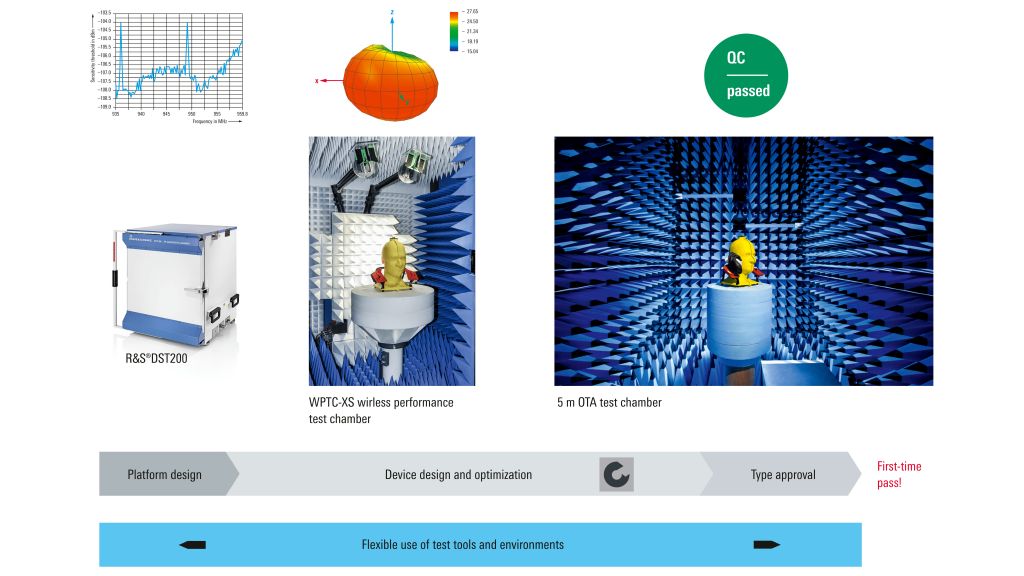

R&S DST200: Диагностическая ВЧ-камера

Диагностическая ВЧ-камера R&S DST200 – это высокотехнологичное решение для проведения прецизионных измерений электромагнитной совместимости (ЭМС) в условиях лаборатории. Устройство представляет собой компактную и полностью автоматизированную измерительную камеру, предназначенную для быстрого и точного определения уровня электромагнитных помех, излучаемых печатными платами, модулями и другими электронными компонентами на этапах НИОКР и предварительных испытаний. Принцип работы основан на использовании сканирующих зондовых датчиков, которые, не внося значительных искажений, детектируют ближнее электромагнитное поле непосредственно над поверхностью исследуемого объекта, преобразуя его в цифровые данные для последующего анализа.

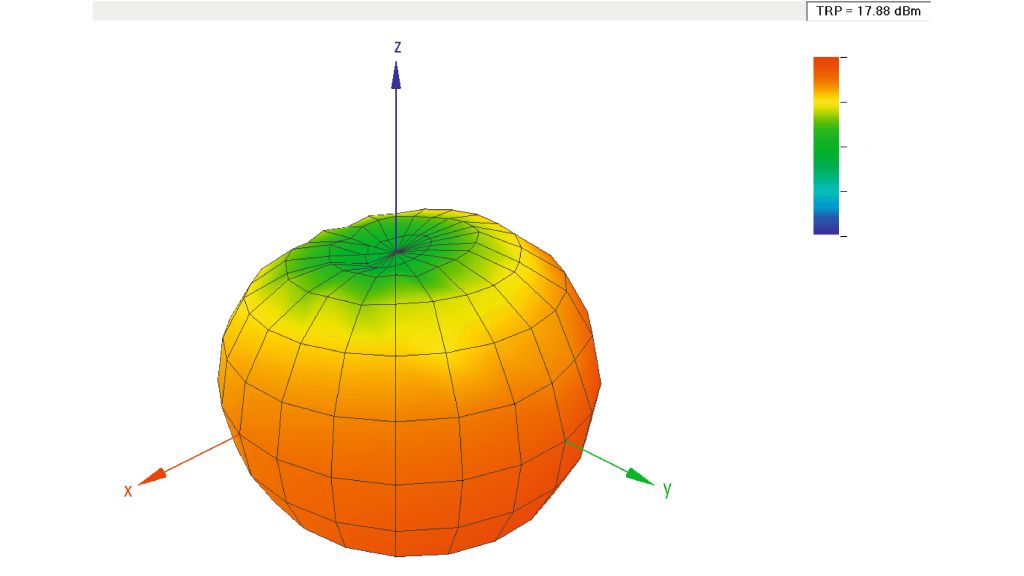

Камера функционирует в связке с анализатором спектра или осциллографом Rohde & Schwarz, что позволяет создавать интегрированные измерительные комплексы. Встроенное программное обеспечение обеспечивает автоматическое сканирование, визуализацию результатов в виде 2D и 3D карт распределения поля, а также их детальный анализ. Это делает её незаменимым инструментом для локализации источников помех, оптимизации разводки печатных плат и проверки эффективности экранирования, значительно ускоряя процесс разработки и отладки электронных устройств.

Технические характеристики R&S DST200

Области применения R&S DST200

• Разработка и отладка электронных устройств: Локализация источников паразитного электромагнитного излучения на печатных платах и модулях на ранних стадиях проектирования.
• Контроль качества и входной контроль: Проверка компонентов и готовых модулей на соответствие требованиям по электромагнитным помехам.
• Образовательные и научно-исследовательские работы: Проведение лабораторных практикумов и исследований в области электромагнитной совместимости в вузах и научных центрах.
• Сопровождение серийного производства: Быстрый анализ и устранение проблем ЭМС, возникающих при изменении технологического процесса или поставщиков компонентов.

Ключевые особенности и преимущества R&S DST200

• Диапазон частот. Устройство функционирует в обширном частотном диапазоне от 400 МГц до 18 ГГц,что даёт возможность тестировать все актуальные на сегодня стандарты беспроводной связи.
• Уровень экранирования демонстрирует выдающиеся значения: более 110 дБ, что создаёт гарантированную защиту от воздействия внешних электромагнитных помех.
• Эргономика. Благодаря малым габаритам камеру можно легко разместить на лабораторном столе. Продуманная механика конструкции обеспечивает её продолжительную стабильность и сохраняет высокую эффективность экранирования на протяжении всего срока службы. Механизм блокировки передней дверцы выполнен без пневмоэлементов, что существенно увеличивает общую надёжность системы.

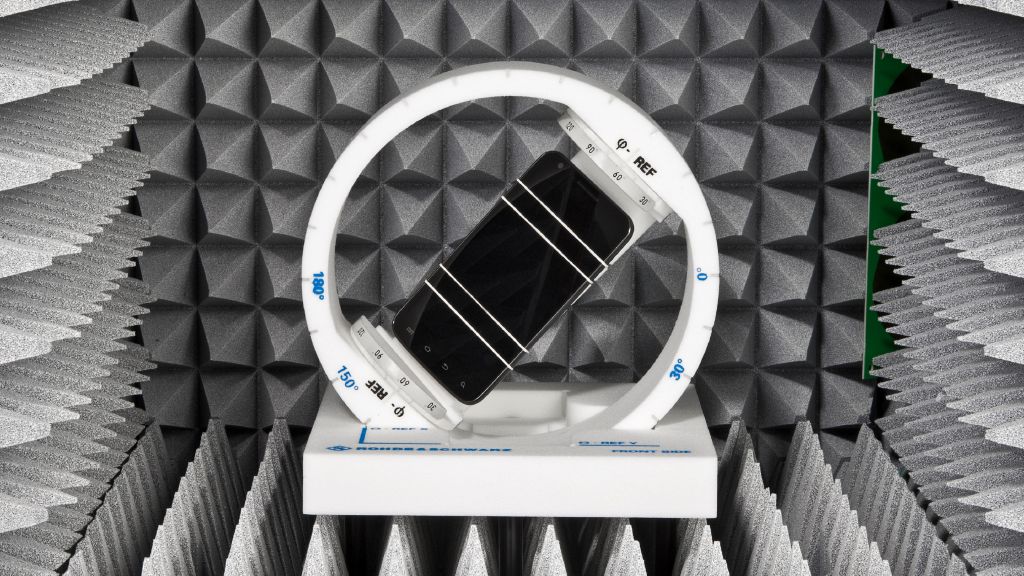

• Встроенный автоматизированный трёхмерный позиционер гарантирует высокоточное расположение тестируемого оборудования для выполнения OTA и RSE измерений.
• Безэховая область над платформой для размещения образцов обладает оптимальными геометрическими параметрами: диаметр 200 мм при высоте 30 мм.
• Модульный конструкция позволяет наращивать функционал камеры за счёт опционных компонентов, среди которых — различные схемы поляризации и специализированные коммуникационные интерфейсы. Высокая стабильность итогов измерений превращает устройство в ключевой инструмент для проведения сравнительного анализа в научно-исследовательской работе.
