R&S TS7124AS — инновационная экранированная камера с защитой более 80 дБ для точных радиочастотных измерений в диапазоне 0,3 - 18 ГГц. Идеальна для тестирования современных устройств связи.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

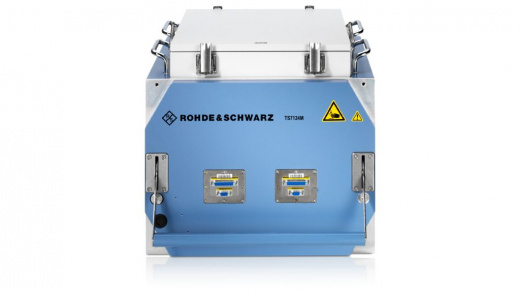

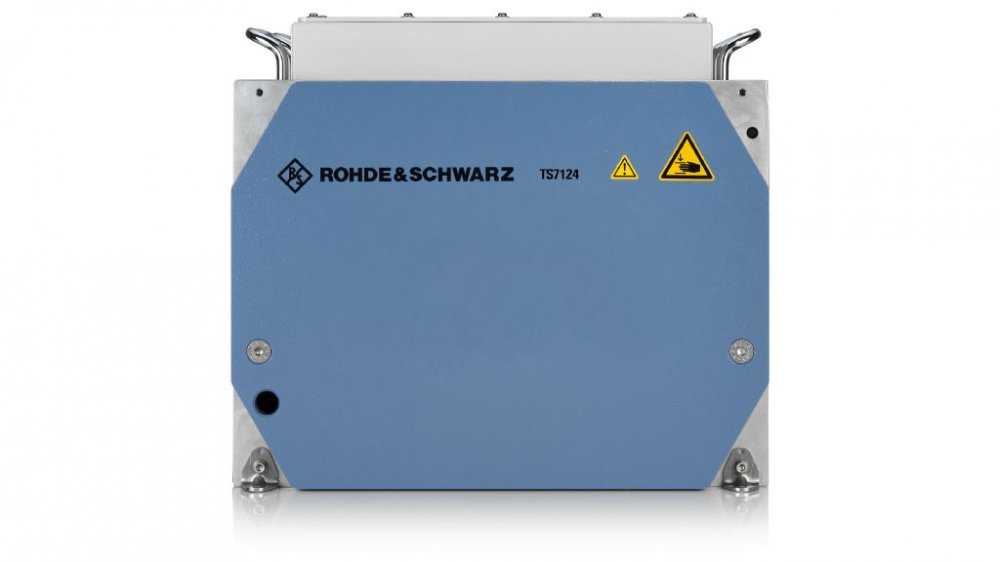

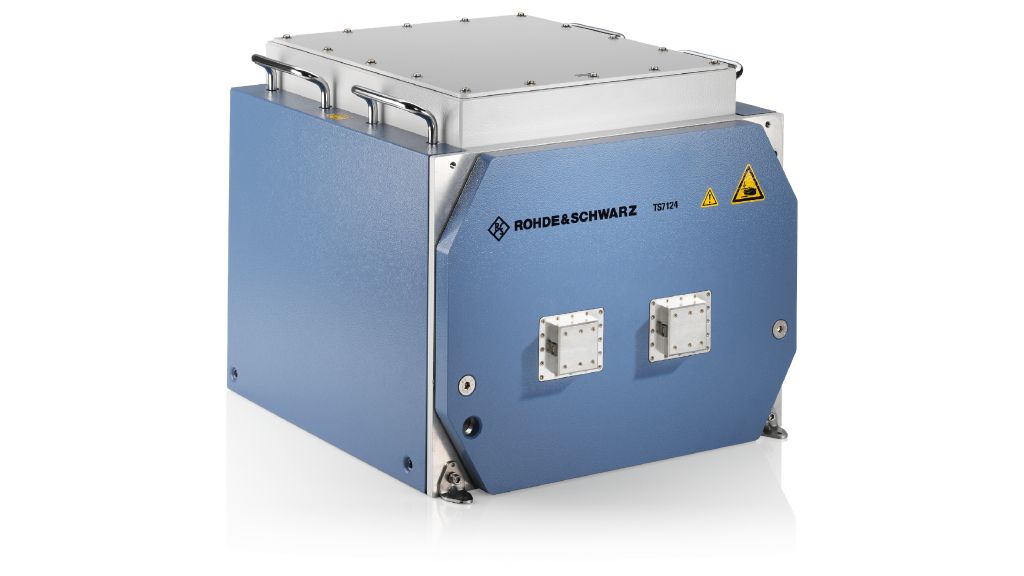

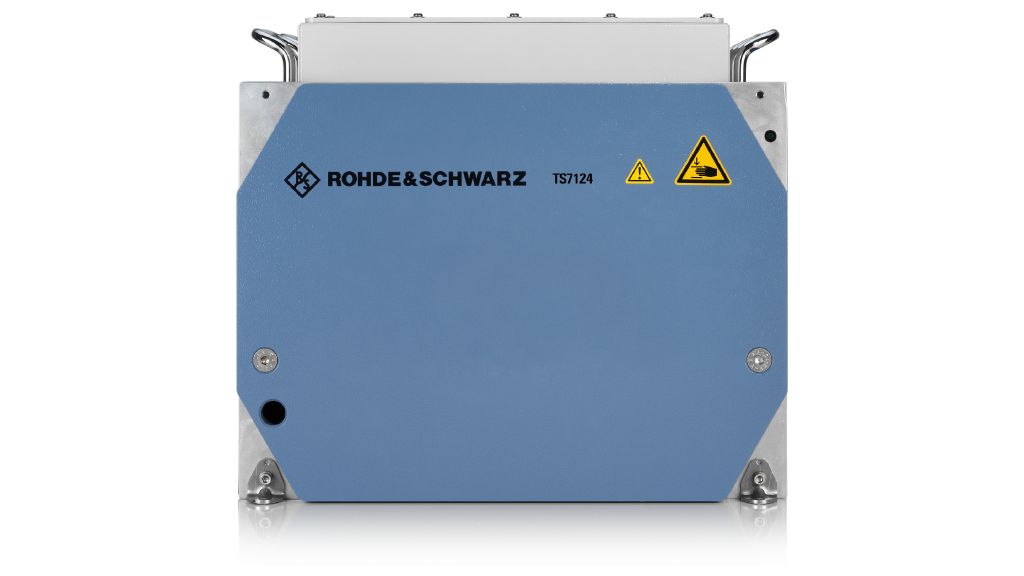

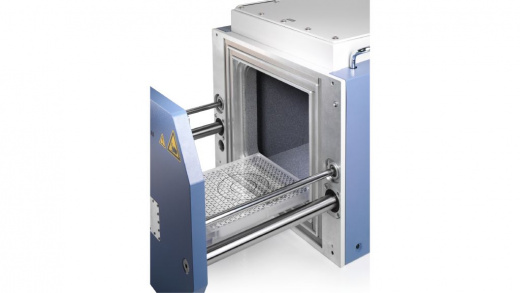

Экранированная камера R&S TS7124AS: возможности и применение
Экранированная камера R&S TS7124AS представляет собой высокотехнологичное решение для проведения радиочастотных испытаний. Это современное оборудование предназначено для создания контролируемой электромагнитной среды, обеспечивающей точные измерения параметров радиоэлектронных устройств. Камера оснащена системой эффективной экранировки, которая позволяет минимизировать внешние помехи и обеспечить достоверность результатов тестирования.
Конструкция камеры включает в себя прочную металлическую конструкцию с высокой степенью экранирования и специальные порты для подключения тестируемого оборудования. Система спроектирована с учетом требований современных стандартов тестирования радиоэлектронной аппаратуры.
Технические характеристики R&S TS7124AS
| Наименование характеристики | Значение |
|---|---|
| Назначение | НИОКР, производство, сервис |
| Тип | ближнее поле |
| Эффективность экранирования | >80 дБ на частоте 6 ГГц |
| Управление пневмосистемой |
D-Sub 15 (м), D-Sub 9 (ж), RJ-45
|
| Диапазон частот | от 0,3 ГГц до 18 ГГц |
| Диапазон давления сжатого воздуха | 6 бар до 7 бар, трубка 6 мм |

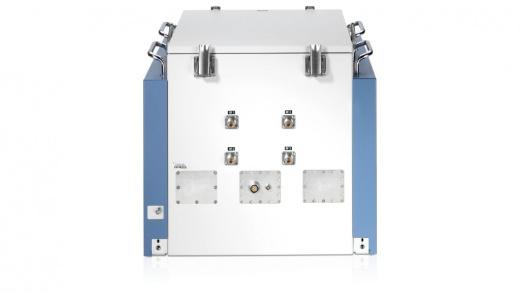

| Стандартные вводы | ВЧ-разъем 4 × N (снаружи) на SMA (внутри) |
| Внешние габариты (ШхВхГ) | 450 мм × 400 мм × 480 мм |
| Габариты ИУ (ШхВхГ) | 300 мм × 334 мм × 355 мм |
Области применения R&S TS7124AS
- Тестирование радиоэлектронной аппаратуры для проверки соответствия стандартам электромагнитной совместимости.
- Калибровка измерительных систем в условиях контролируемой электромагнитной среды.
- Разработка новых устройств с проверкой их радиочастотных характеристик.
- Сертификационные испытания оборудования перед выходом на рынок.
- Исследовательские работы в области радиоэлектроники и телекоммуникаций.
- Контроль качества серийно производимой радиоэлектронной продукции.
Ключевые особенности и преимущества R&S TS7124AS
- Высокая степень защиты. Обеспечивается эффективностью экранирования более 80 дБ в широком диапазоне частот, что гарантирует надёжность проводимых измерений и исключает влияние внешних помех на результаты тестирования.
- Технические возможности. Широкий частотный диапазон от 0,3 ГГц до 18 ГГц позволяет тестировать беспроводные устройства в соответствии с современными стандартами связи, включая 5G FR1, GSM, WCDMA, WLAN, GPS, Bluetooth и другими протоколами.

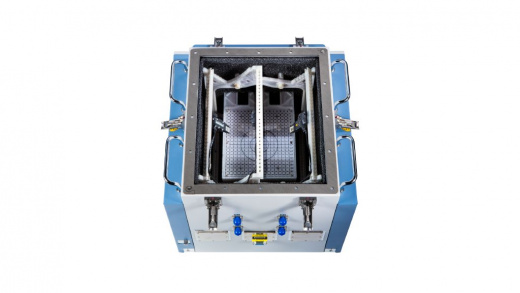

- Особенности конструкции. Надёжная сборка экранирующей камеры обеспечивает свыше миллиона рабочих циклов(открытие/закрытие) без ухудшения характеристик экранирования. Внутренний объём камеры создаёт комфортную рабочую зону для проведения испытаний даже крупногабаритных изделий.
- Система безопасности. Автоматизированная система закрытия, оснащённая функцией плавного движения, сводит к нулю вероятность получения травмы оператором. Специальный датчик инициирует остановку двери при обнаружении зазора в 5–10 мм, полностью предотвращая риск зажатия пальцев.
- Антенные решения. Гибкая конфигурация антенного оборудования позволяет настраивать различные схемы тестирования. Камера совместима с плоскостными испытательными антеннами бегущей волны, включая модели с ортогональными плоскостями поляризации.
- Практическое применение. Универсальность оборудования делает его оптимальным выбором как для научных лабораторий, так и для условий серийного производства. Оно эффективно применяется на этапах разработки, доводки и выходного контроля качества беспроводных устройств.
Дополнительные опции R&S TS7124AS
| Опция и номер заказа | Описание |
|---|---|

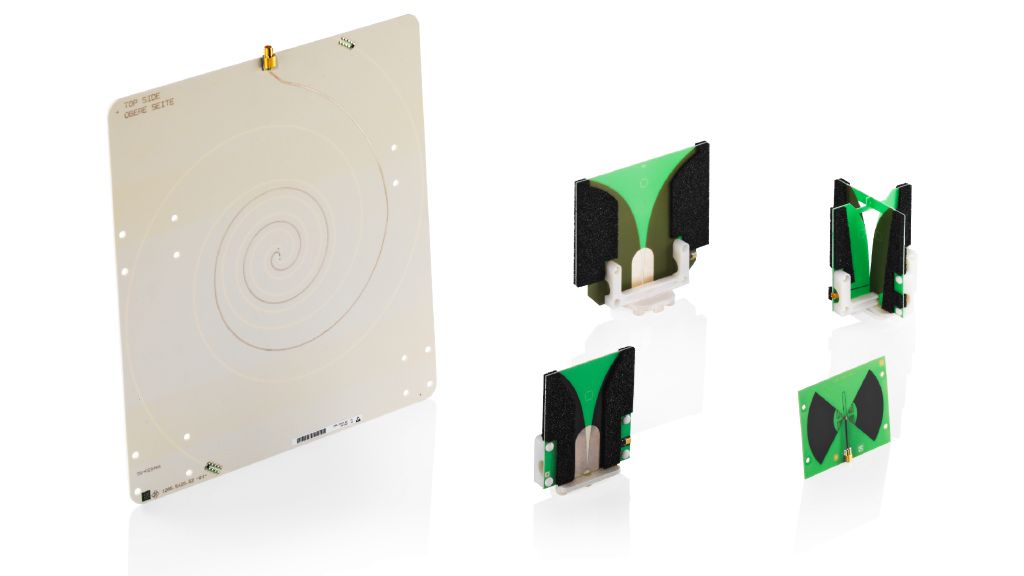

| Антенны | |
| R&S®TS-F24WA1 (1525.8670.02) | Ответвитель широкополосной спиральной антенны (от 300 МГц до 6 ГГц) |
| R&S®TS-F24-V1 (1525.8964.02) | Плоскостная испытательная антенна бегущей волны, от 0,7 ГГц до 18 ГГц |
| R&S®TS-F24-V2 (1525.8970.02) | Плоскостная испытательная антенна бегущей волны, от 2,4 ГГц до 18 ГГц |
| R&S®TS-F24-V3 (1525.8987.02) | Плоскостная испытательная антенна бегущей волны с ортогональными плоскостями поляризации, от 1,7 ГГц до 18 ГГц |
| R&S®TS-F24NB2 (1525.8793.02) | Узкополосная антенна ISM, от 700 до 960 МГц |
| R&S®TS-F24HLF1 (1530.8446.02) | Низкочастотная RFID-антенна, от 20 кГц до 1 МГц |

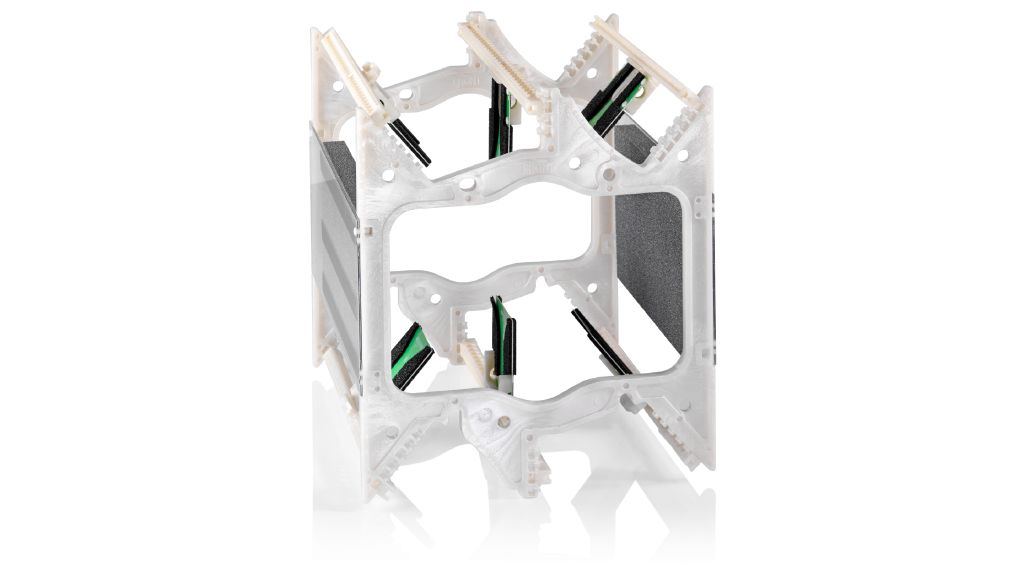

| Антенные кольца | |
| R&S®TS-F24-AR (1525.8906.02) | Антенное кольцо |
| R&S®TS-F24-AH1 (1525.8887.02) | Полукольцо антенны |
| R&S®TS-F24-AH3 (1530.5999.02) | Полукольцо антенны с тремя встроенными антеннами R&S®TS-F24-V1 |
| R&S®TS-F24-AH3 (1530.5999.04) | Полукольцо антенны с тремя встроенными антеннами R&S®TS-F24-V2 |
| R&S®TS-F24-AR3 (1530.6008.02) | Антенное кольцо с тремя встроенными антеннами R&S®TS-F24-V1 |
| R&S®TS-F24-AR3 (1530.6008.04) | Антенное кольцо с тремя встроенными антеннами R&S®TS-F24-V2 |
| R&S®TS-F24-AH2 (1525.8893.02) | Держатель антенны для одной плоскостной антенны бегущей волны |
| R&S®TS-F24-AH2 (1525.8893.12) | Держатель антенны со встроенной антенной R&S®TS-F24-V1 |
| R&S®TS-F24-AH2 (1525.8893.22) | Держатель антенны со встроенной антенной R&S®TS-F24-V2 |
| R&S®TS-F2X-VH4 (1525.8758.02) | Адаптер для дополнительного наклона плоскостных антенн бегущей волны |
| R&S®TS-F24HML1 (1530.8430.02) | Электромагнитная катушка Гельмгольца (автомобилестроение) |
| Вводы | |
| R&S®TS-F1RFNM2 (1525.8870.02) | Дополнительный ВЧ-ввод, 2 × N-SMA |
| R&S®TS-F24FS1 (1530.1058.02) | Дополнительный ВЧ-ввод, 4 × SMA-SMA |
| R&S®TS-F1RFMM4 (1525.8864.02) | Волоконно-оптический ввод, 4 × FSMA |
| R&S®TS-F1U2BA1 (1525.8735.02) | Фильтруемый ввод USB 2.0 |
| R&S®TS-F1SD259 (1525.8835.02) | Фильтруемый ввод D-Sub, D-Sub 25 и D-Sub 9 |
| R&S®TS-F1PNPP1 (1525.8858.02) | Пневматический ввод |
| R&S®TS-F1POAC1 (1526.4840.02) | Силовой фильтр, от 100 до 240 В перем. тока |
| Основные принадлежности | |
| R&S®TS-F24P1 (1525.8664.02) | Держатель ИУ |
| R&S®TS-F24-Z1 (1526.6942.02) | Набор для монтажа на стойку 19" |
| R&S®TS-F24SB1 (1525.8712.03) | Распределительная коробка |
