Экранированная ВЧ-камера R&S CMW-Z10 обеспечивает эффективность экранирования >55 дБ в диапазоне до 6 ГГц. Совместима с системами R&S®CMW500, имеет ВЧ-порты и профессиональную систему вентиляции. Идеальна для прецизионных измерений параметров беспроводных устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S CMW-Z10: Экранированная ВЧ-камера

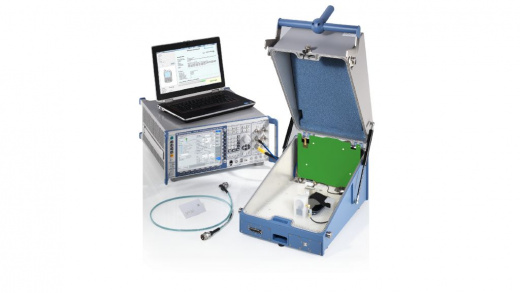

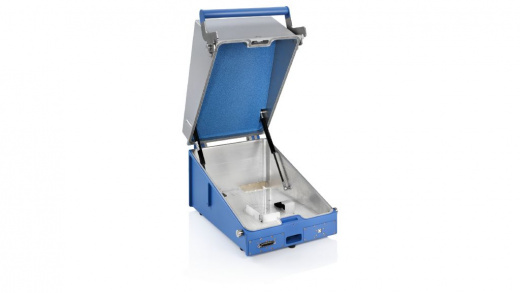

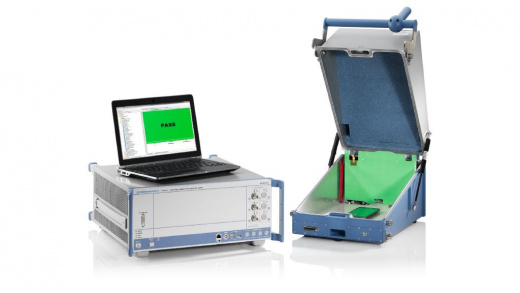

Экранированная ВЧ-камера R&S CMW-Z10 представляет собой высокотехнологичное решение для проведения точных измерений параметров радиочастотного оборудования. Устройство обеспечивает надежную защиту от внешних электромагнитных помех, создавая идеальные условия для тестирования и калибровки различных радиоустройств.
Камера построена на основе передовых технологий экранирования и оснащена современной системой управления. Конструкция обеспечивает максимальную изоляцию тестируемого оборудования от внешних воздействий, что позволяет получать достоверные результаты измерений даже в условиях повышенных электромагнитных помех. Модель оснащена оптимизированной системой вентиляции с ВЧ-фильтрами, что обеспечивает стабильный температурный режим во время продолжительных тестовых сессий без ухудшения экранирующих свойств.
Технические характеристики R&S CMW-Z10
| Наименование характеристики | Значение |
|---|---|
| Назначение | Связь (согласованная) |
| Тип | Сервисное обслуживание |
| Рабочий диапазон частот | от 0,4 Гц до 6 ГГц |
| Эффективность экранирования | 55 дБ (< 4 ГГц) |
| Максимальная входная мощность | 100 Вт (непрерывный режим) |
| Внешние размеры (ШхВхГ) | 0,32 м × 0,27 м × 0,53 м |
| Вес | 9 кг |
Области применения R&S CMW-Z10
- Тестирование беспроводных модулей: проведение точных измерений параметров передатчиков и приемников WiFi, Bluetooth, Zigbee и других технологий связи.
- Сертификационные испытания: обеспечение соответствия стандартам ETSI, FCC и другим международным требованиям.
- Научно-исследовательские работы: создание контролируемых электромагнитных условий для экспериментов.
- Промышленное производство: использование в составе автоматизированных тестовых систем на производственных линиях.
Ключевые особенности модели R&S CMW-Z10
- Конструкция оптимизирована для обеспечения надёжной радиосвязи между тестируемым устройством и измерительным оборудованием. Широкий частотный диапазон до 6 ГГц позволяет проводить испытания по большинству современных стандартов беспроводной связи.
- Прочный алюминиевый корпус гарантирует долговечность и стабильность работы устройства. Специальная внутренняя отделка поглощающим материалом минимизирует отражения сигнала, обеспечивая точность измерений при любом положении тестируемого оборудования.
- Модульная архитектура системы позволяет гибко настраивать конфигурацию под конкретные задачи тестирования. Камера поддерживает проведение различных типов испытаний благодаря возможности установки дополнительных модулей. Встроенные вводы обеспечивают передачу как проводных, так и беспроводных сигналов на тестируемое устройство.
- Расширяемость системы реализуется через установку дополнительных разъёмов: сквозной D-Sub разъём для управления и передачи данных, порт USB 2.0 для подключения периферийных устройств, дополнительный антенный элемент для MIMO-измерений, RF-разъём для проведения специализированных тестов.
- Возможность проводить испытания как компактных устройств (смартфоны, мобильные телефоны), так и более крупных приборов (планшеты). Система совместима с большинством современных стандартов связи, включая GSM, LTE, UMTS, CDMA2000, Bluetooth, WLAN и GPS.
Дополнительные опции R&S CMW-Z10
| Опция и номер заказа | Описание |
|---|---|
| Вводы | |
| R&S®CMW-Z12 (1204.7208.02) | Ввод D-Sub |
| R&S®CMW-Z13 (1204.7308.02) | Ввод USB 2.0 |
| R&S®CMW-Z14 (1204.7408.02) | ВЧ-ввод |
| R&S®CMW-Z18 (1204.7050.02) | Интерфейс LAN со скоростью 1 Гбит/с |
| Принадлежности | |
| R&S®CMW-Z15 (1204.7508.02) | Измерение параметров звука |
| R&S®CMW-Z16 (1204.7808.02) | Второй антенный элемент для измерений разнесенных антенн/MIMO (требуется R&S®CMW-Z14) |
| R&S®CMW-Z110 (1204.7608.02) | ВЧ-кабель, до 6 ГГц |
| R&S®CMW-Z120 (1204.7708.02) | Дополнительная поворотная ручка |
